剧院之声811B号角驱动扬声器结构

　　该结构围绕剧院之声811B号角扬声器展开，核心由后部压缩驱动单元、喉口过渡段以及前部扩散号角三部分组成，属于典型的高效率辐射声学装置。后部驱动头呈短圆柱形态，内部承担振膜、相位塞与磁路组件的安装定位；前端通过较小喉径与号角连接，声波在喉口处被压缩后进入逐渐扩张的号筒，最终由大口径矩形开口向空间辐射。与直接辐射式纸盆扬声器相比，这种结构能够显著改善振膜与空气之间的阻抗匹配，使中高频能量传递更集中，适合远距离投射和高声压级场景。

　　从工程应用看，该类号角单元常见于剧场主扩声、影院还音、礼堂固定安装、舞台返听以及大型公共空间的语音重放系统。在剧院环境中，号角的指向性控制尤为关键：矩形开口配合渐扩曲线，可以把中高频能量约束在观众席覆盖区域内，减少顶棚、侧墙和后墙带来的早期反射，从而提升语言清晰度和音乐细节定位。对结构设计人员而言，建模时不能只把它当作外观曲面处理，而应同时关注喉口位置、号筒扩张规律、开口朝向、安装支架以及周边避让空间。

　　外形上，驱动头位于号筒后部轴线位置，圆柱段直径明显小于号筒开口，整体呈现“后端紧凑、前端展开”的悬臂形态。号筒从圆形喉道过渡到矩形辐射口，曲面在水平和垂直方向具有不同的扩散速率，这一特征直接决定覆盖角。矩形开口边缘需要保留足够刚性，薄板区域若缺少折边或加强筋，在高声压长期振动下容易产生共振杂音。实际建模时，可将号筒壁作为薄壁壳体处理，同时在背部预留驱动头法兰、压紧螺钉和密封垫的装配位置；喉口过渡区不宜出现突变台阶，否则会形成局部反射和频响峰谷。

　　安装边界方面，驱动头后端要留出接线、拆装和散热空间，不能紧贴箱体或支架板；号筒前方则需要保证辐射面无遮挡，避免桁架、灯具、线缆或防护网进入主要声路径。若采用多只组合阵列，相邻号角的开口间距、俯仰角度和水平偏角都要结合覆盖范围校核，过度靠近会导致中高频干涉。固定支架通常连接在驱动头与号筒背部的加强区域，而不是仅夹持薄壁号口；连接点应考虑设备自重、振动疲劳以及维护时拆卸驱动头的操作空间。

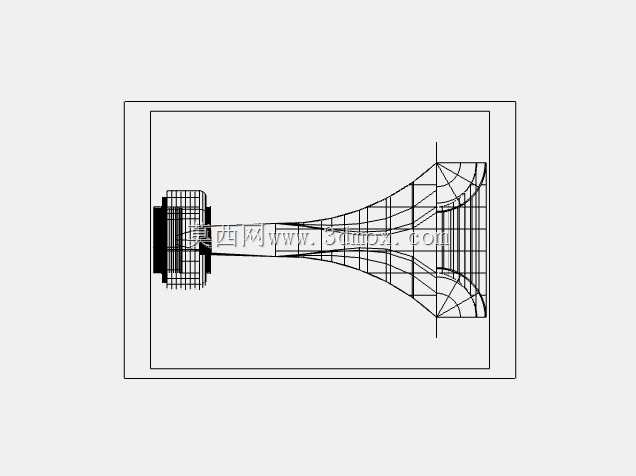

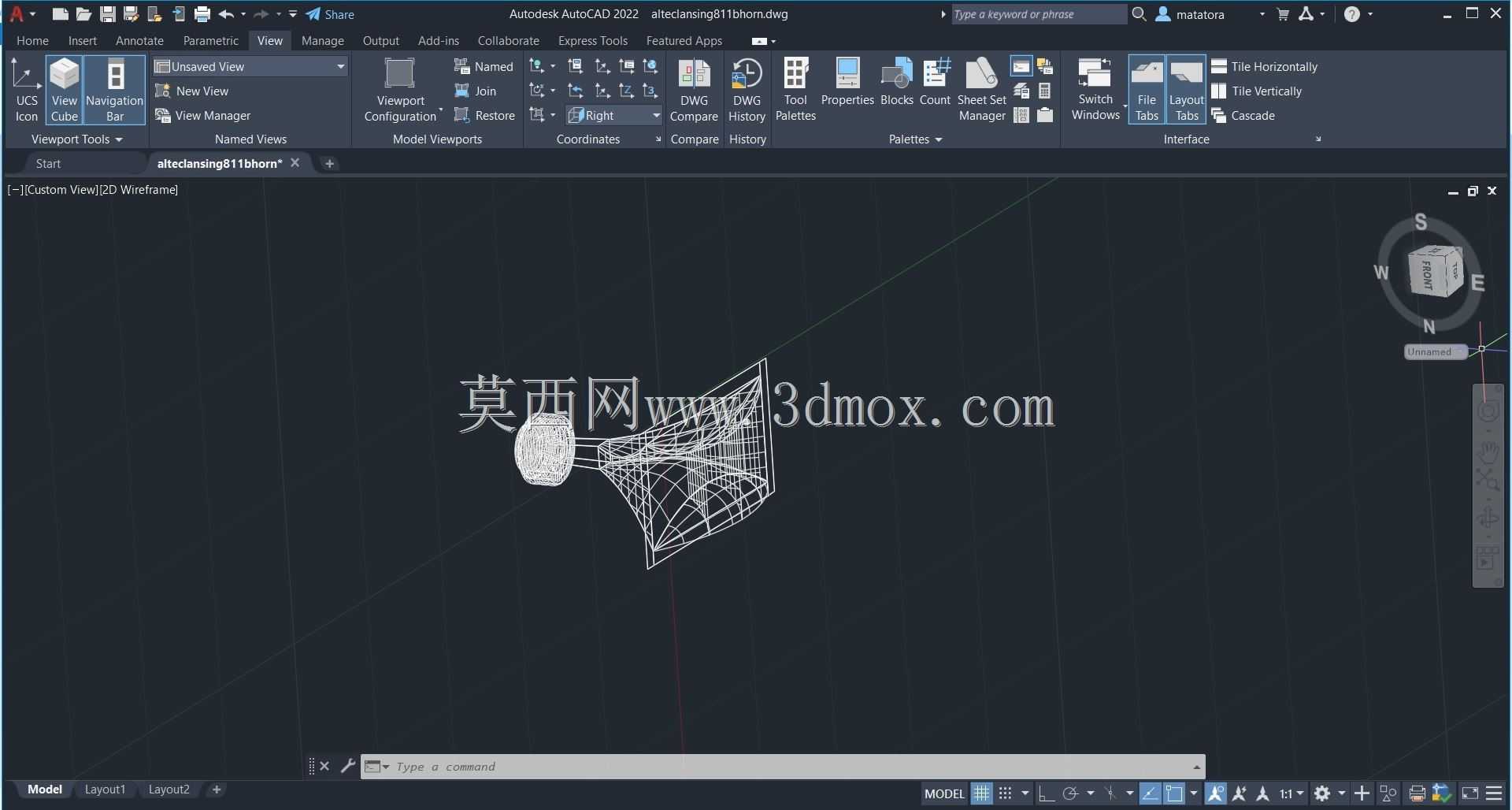

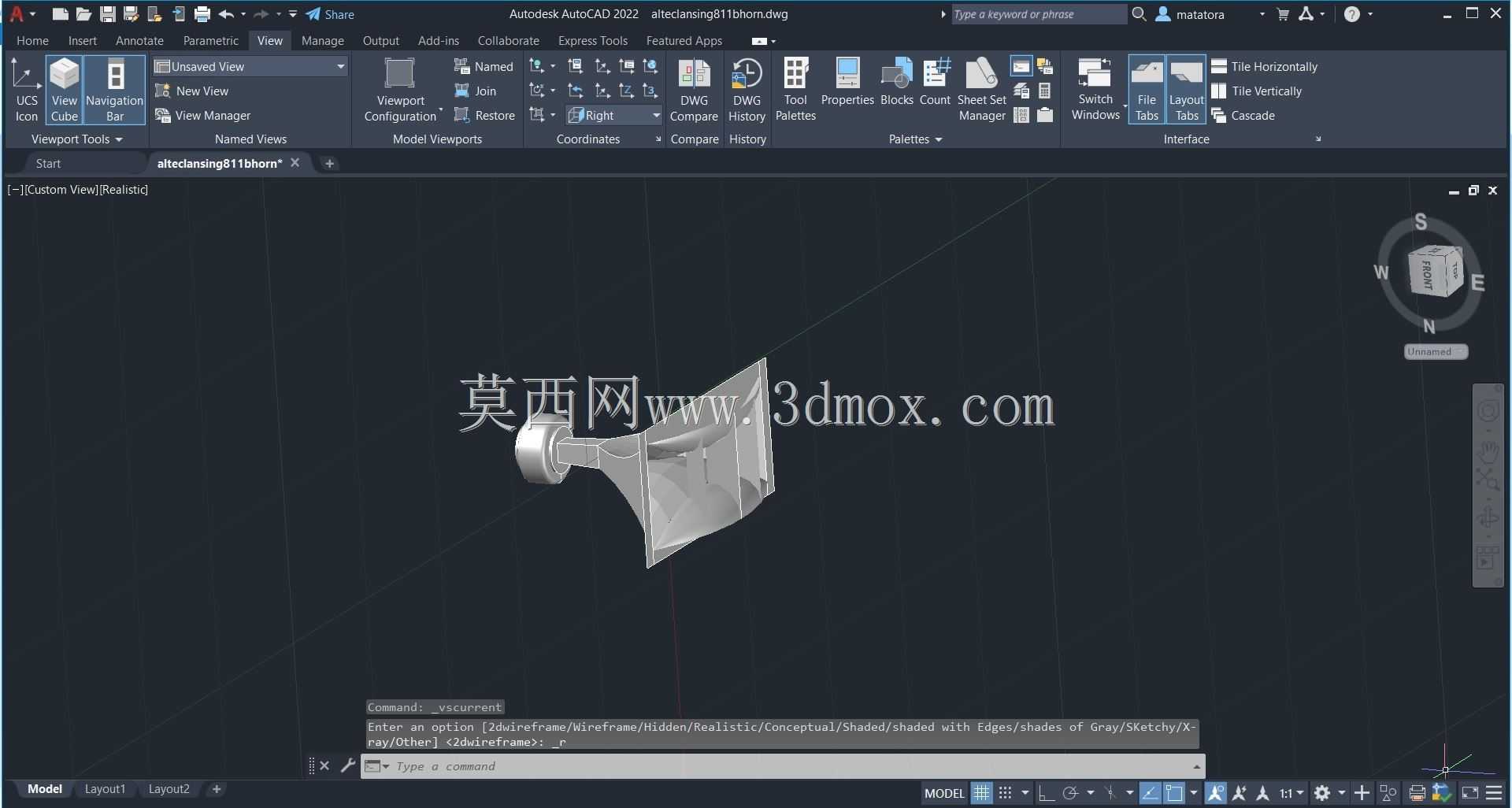

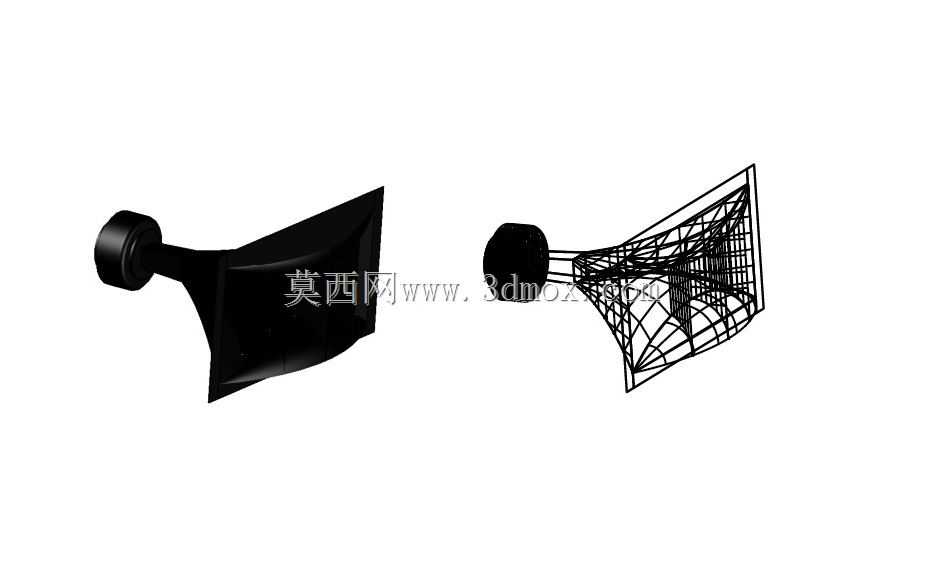

　　三维结构表达中，实体模型适合呈现驱动头外形、法兰连接和安装支座，线框模型则便于检查号筒内部曲面的连续性与网格走向。喉道到号筒的过渡曲面应保持光顺，截面扩张比例需要沿轴线逐步变化；若用于后续声学仿真，壁厚、内壁圆角和相位塞区域的细节会影响高频响应，若仅用于设备布置，则可适当简化内部磁路，但外部接口和安装尺寸必须保留。

　　在系统集成时，该扬声器并非单独完成全频重放，而是通常与低频箱体或低音号筒配合，通过分频网络承担中高频段。压缩驱动单元对功率、频响和指向性敏感，安装角度偏差会造成观众区声压级不均匀。结构设计还要考虑维护路径：驱动头属于可更换部件，后方应预留手指和工具空间，法兰螺钉需可触及；号筒与箱体之间可设置密封垫，防止漏气产生异常噪声。整体来看，该模型的价值不只在于还原经典外观，更在于帮助工程师理解号角扬声器从驱动单元、喉口压缩、号筒扩散到现场安装边界之间的连续约束关系。
