CSWA认证练习用安装支座结构建模

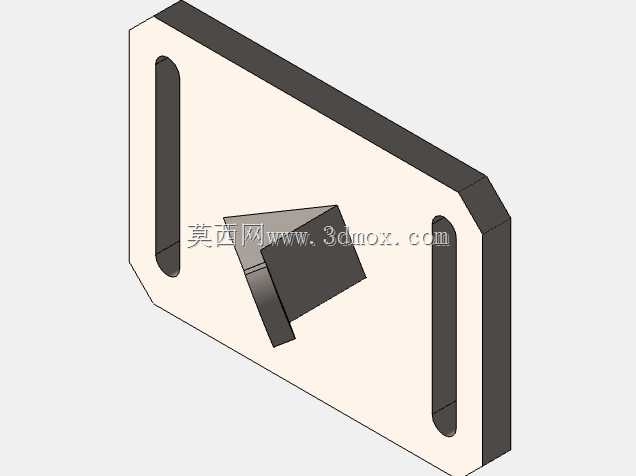

　　该结构件属于典型的平板式安装支座，主体采用带一定厚度的矩形板件成型，板体左右两侧开设对称布置的长圆形贯通槽，槽孔沿板件长度方向延伸，可在装配时提供沿槽向的位置调整余量，适配不同安装孔距的对接基座，降低现场配孔的加工要求。板体的四个边角做斜切倒角处理，既消除锐边安全隐患，也能在狭窄安装空间内避让相邻构件的棱角，减少装配干涉风险。板体正面居中位置设置带斜向支撑的三角凸台结构，凸台立面与支撑板面垂直，斜向肋板同时连接凸台侧壁与主板表面，形成稳定的三角承力构型，可在凸台承受侧向载荷时将力流分散至主板全域，避免凸台根部出现应力集中导致的断裂失效。

　　从实际应用场景来看，这类支座常作为轻型设备的安装转接件使用，可固定在实验台架、自动化生产线的侧边型材框架、教学实训设备的安装面板上，用来挂载小型传感器支架、气动元件安装板、电气控制盒或者定位挡块，两侧长槽的设计允许支座在锁紧前沿槽方向微调位置，在多部件同轴度找正、工位间距调整的装配场景中实用性很强。板体厚度方向的实体结构保证了支座自身的刚性，挂载小质量负载时不会出现板面翘曲变形，凸台部分可作为定位基准面，对接需要垂直于主板面安装的功能零件，斜肋的存在让凸台在承受垂直于板面的倾覆力矩时，不会从根部发生弯折。

　　建模过程中可先绘制主板的外轮廓草图，通过拉伸命令生成基础板体，再在草图中绘制两侧长圆槽的轮廓执行切除拉伸，完成安装孔的成型；边角斜切可通过草图倒角或者拉伸切除的方式实现。凸台部分先在主板表面绘制凸台的矩形截面，拉伸至对应高度后，再绘制斜肋的三角形截面，拉伸肋板厚度并与凸台、主板执行合并布尔运算，保证整个构件为单一实体。结构设计时需要重点控制长槽的宽度与配套紧固件的尺寸匹配，槽宽略大于螺栓外径0.5到1毫米即可，间隙过大会导致锁紧后支座出现窜动，间隙过小则会失去位置调整的空间。凸台的高度需要根据被挂载零件的安装空间确定，避免凸台过高导致力臂变长、根部弯矩增大，斜肋的厚度通常取主板厚度的0.8到1.2倍，在保证支撑强度的同时控制整体重量。

　　安装边界方面，主板的外轮廓尺寸决定了所需的安装平面大小，长槽的有效长度决定了位置调整的行程范围，板体背面为完整平面，可与安装基面完全贴合，装配时螺栓穿过长槽与基座的螺纹孔锁紧，锁紧前可沿槽向滑动支座调整至目标位置。凸台的安装面需要保证与主板背面的平行度或者垂直度要求，可在建模时添加对应的几何约束，确保加工后定位面的形位公差满足使用需求。整个构件无复杂曲面特征，所有特征均为常规拉伸、切除、倒角操作，非常适合用来练习草图几何约束、特征建模、装配配合以及基础的工程图生成，建模完成后可通过软件的质量属性功能核算构件的体积与重量，也可添加简单的约束载荷开展静力学校核，观察长槽周边、凸台根部的应力分布情况，理解加强肋对结构刚性的提升作用。在实训考核场景中，这类零件能同时考察草图绘制的规范性、特征创建的逻辑顺序以及对机械结构承力原理的理解，完成建模后还可衍生出不同板厚、不同槽长、不同凸台高度的变体结构，适配不同的负载与安装空间需求。
