NACA0015对称翼型气动结构件

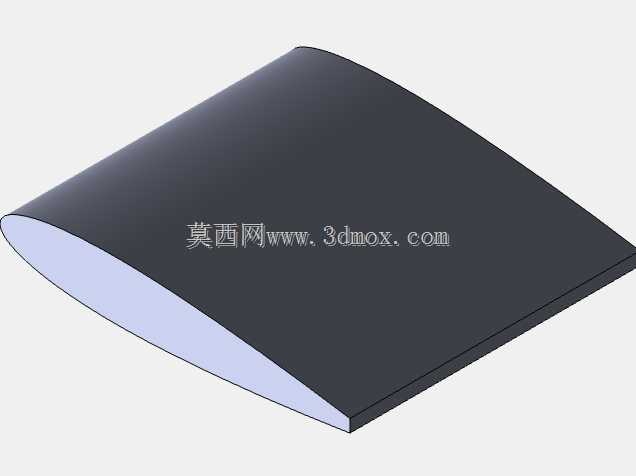

　　该翼型结构件以NACA0015标准对称翼剖面为基础展开，属于低速气动设备与航空教学、风洞试验、小型飞行器方案设计中常用的基础几何对象。模型呈现为一段具有完整弦向轮廓和有限展长的翼段，上表面与下表面关于弦线对称，最大厚度位于距前缘约30%弦长位置，整体厚度占弦长比例为15%。这种剖面没有弯度，在零迎角状态下理论升力为零，气动压力分布上下对称，因而特别适合需要正反迎角工作、姿态变化频繁或强调结构对称性的场合。

　　从实际使用场景看，NACA0015翼型可用于小型固定翼飞机的安定面、尾翼、对称翼型试验机翼、垂直起降飞行器的升力面，也可作为风力机叶片局部截面、水动力翼板、风扇叶片或风洞教学试件的参考几何。由于对称翼型在正负迎角下的响应较为一致，设计人员在进行尾翼配平、舵面稳定性分析或双向流动工况校核时，能够减少因弯度带来的非对称气动影响。对于需要通过试验观察失速过程、边界层发展和压力中心变化的教学平台，该翼段也具有较好的代表性。

　　建模时首先依据翼型坐标点建立弦向剖面，前缘采用圆滑过渡，后缘收敛为较薄的封闭边。轮廓曲线需要保证上、下表面连续光顺，避免局部折点造成流场异常。随后将剖面沿展向拉伸形成实体翼段，端面保持与展向垂直，便于在装配中与翼根肋板、端板、支架或风洞夹具对接。若后续用于CFD分析，可在该实体外抽取流体域，并在近壁区域设置边界层网格；若用于结构校核，则可在翼段内部增加翼肋、主梁、蒙皮厚度或安装孔位。当前模型重点表达翼型外部气动外形，适合作为方案阶段的外形验证件和二次设计基础。

　　外形边界方面，翼段的主要控制尺寸包括弦长、展长、最大厚度和后缘厚度。弦向轮廓决定气流沿翼面的加速与恢复过程，展长决定三维效应的强弱；展弦比较小时，翼尖涡对升力线斜率的影响更明显，展弦比较大时，剖面二维气动特征更突出。最大厚度为弦长的15%，相较薄翼具有更充裕的内部空间，可容纳梁、管线路、舵机或传感元件；但厚度增加也会使压差阻力和迎风面积增大，因此在高速工况下需要结合雷诺数和迎角范围评估。后缘区域不宜过度尖锐到制造困难，实际加工中通常保留微小钝边，以兼顾复合材料铺层、金属铣削或3D打印的可实现性。

　　安装接口可根据使用对象调整。若作为风洞试验件，翼段两端通常连接圆形或矩形端板，端板再与天平、转台或支架固定，安装面需要保证翼型弦线与试验坐标系一致，迎角旋转中心一般设在弦线附近并记录明确位置。若作为尾翼或安定面，翼根处需与机身安定面槽、翼梁接头或复合材料夹层结构连接，紧固件不宜靠近前缘高曲率区，以免造成局部应力集中。若用于小型无人机机翼，可在翼段内部沿弦向30%至40%区域布置主承力梁，该区域靠近最大厚度位置，蒙皮到梁的传力路径较短，结构效率较高。

　　设计思路上，NACA0015的价值不在于追求某一单一工况下的最高升阻比，而在于其对称、稳定、易识别和资料丰富。对称剖面在零升力附近力矩特性简单，适合教学演示与基础气动对比；15%的相对厚度又兼顾了内部布置和结构刚度。进行详细设计时，不能只关注翼型坐标本身，还需要同时考虑展弦比、扭转角、根梢比、表面粗糙度、雷诺数、安装攻角以及翼尖处理。翼尖可采用平直切端、圆角或小翼形式；平直切端加工简单但翼尖涡明显，圆角端能够减弱局部旋涡，小翼则会增加结构和制造复杂度。

　　在加工表达上，该模型外形简洁，适合数控铣削、增材制造或复合材料成型。金属件可采用铝合金毛坯沿翼面多轴铣削，重点控制前缘连续性和后缘壁厚；打印件需注意翼展方向的摆放，以减少支撑对翼面光洁度的影响；复合材料件则可依据翼型曲面制作模具，再通过蒙皮与芯材成型。无论采用哪种工艺，翼面坐标的一致性都是关键，尤其是前缘半径、最大厚度位置和后缘直线度，会直接影响气动数据与理论曲线的偏差。

　　总体而言，该翼段模型提供了一个标准、干净、可扩展的NACA0015对称翼型三维外形，可支撑气动外形确认、风洞试件设计、教学演示、无人机安定面结构布置以及后续工程细化。设计人员在此基础上加入展向扭转、舵面缝隙、安装接头或内部骨架后，即可从标准翼型几何转化为面向具体装备的功能部件。
