带顶部轴套的双侧耳式铰接连接支座

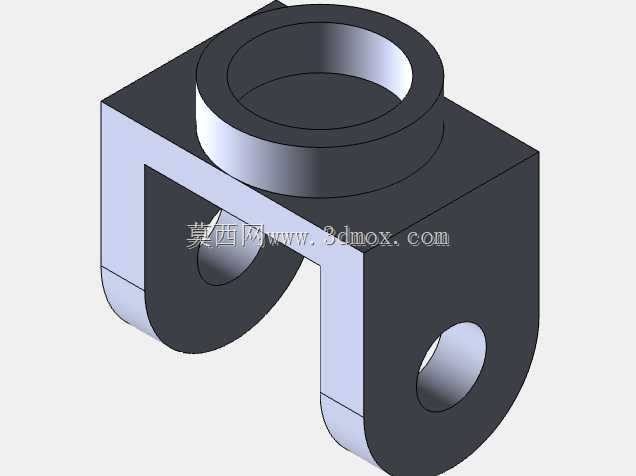

　　这类带顶部同轴轴套、双侧下伸耳板的铰接支座，在轻工输送线、小型工装夹具、民用机电设备的活动连接环节应用十分广泛，区别于重型设备用的大载荷铸钢支座，这类结构多采用切削加工或小批量熔模铸造成型，适配中低载荷的往复摆动、铰接传动场景，比如小型交流稳压设备内部的调压摆杆支撑、输送线侧挡的翻转限位架、台式工装的角度调节铰接位，都能见到同结构的连接部件。

　　从功能特性来看，该部件属于一体式铰接支撑件，顶部的厚壁圆环轴套用于穿装主轴或固定销轴，为上方转动件提供径向支撑，轴套与下方基体采用一体化结构，避免了装配式轴套的同轴度误差，也减少了装配环节的紧固件数量；下方两侧对称伸出的耳板末端开有同轴通孔，用于穿装铰接销轴，实现整个支座与下方固定机架的铰接连接，耳板末端做了圆弧过渡处理，既可以消除直角处的应力集中，也能避免摆动过程中与机架安装面发生运动干涉。中间的U型开槽为上方穿入轴套的摆杆类零件预留了摆动空间，开槽宽度与耳板间距保持一致，可限制摆杆的轴向窜动，不需要额外加装轴向限位挡圈。

　　设计这类支座时，首先要确定的是顶部轴套的内径尺寸，该尺寸直接匹配所支撑的转动轴直径，轴套的壁厚通常取内径的1/4到1/3，保证足够的径向承压能力，避免长期受载出现轴套变形；轴套的高度需要根据配合轴的轴向定位要求确定，若需要限制转动件的轴向位移，轴套高度可略大于配合件的轮毂宽度，配合卡簧实现轴向定位。下方两侧耳板的通孔中心距，需要结合安装面的铰接点位置确定，耳板的厚度要根据所承受的最大摆动力矩核算，保证销轴孔处的挤压应力在材料许用范围内，耳板与上方基体的连接位置做了内R角过渡，避免铣削加工时的应力集中，也能提升部件的抗疲劳性能，适配频繁往复摆动的工况。

　　安装边界方面，该部件的安装需要预留足够的摆动空间，上方轴套的外圆直径决定了上部转动件的最小避让半径，下方耳板的外侧间距决定了安装座的开槽最小宽度，耳板末端的圆弧半径决定了支座最大摆动角度下的最低点位置，安装时需要保证两侧耳板的销轴孔与机架安装孔同轴，避免销轴受附加弯曲应力。顶部轴套的内孔与销轴的配合通常选用间隙配合，保证转动顺畅，若需要提升耐磨性能，可在轴套内孔压配铜套，无需更换整个支座即可完成磨损修复。这类结构的材料通常选用45号钢，表面做发黑处理提升防锈能力，若用于有腐蚀的工况，也可选用304不锈钢加工，不需要额外做表面处理。

　　在实际建模过程中，这类零件需要重点关注三个位置的形位公差：一是顶部轴套内孔与下方耳板销轴孔的平行度，若平行度超差，会导致转动卡滞、销轴偏磨；二是两侧耳板销轴孔的同轴度，同轴度误差过大时会出现销轴装配困难、受力不均的问题；三是顶部轴套下端面与基体结合面的垂直度，保证上方安装的转动件不会出现偏斜。建模时可先绘制主体的方块基体，再拉伸切除出中间的U型槽，之后分别拉伸顶部轴套和两侧耳板，最后对所有锐边做倒角处理，耳板末端的圆弧可通过倒圆角实现，注意圆角半径不能超过耳板厚度的1/2，避免出现结构强度不足的问题。
