碳纤维公路自行车车架研发结构

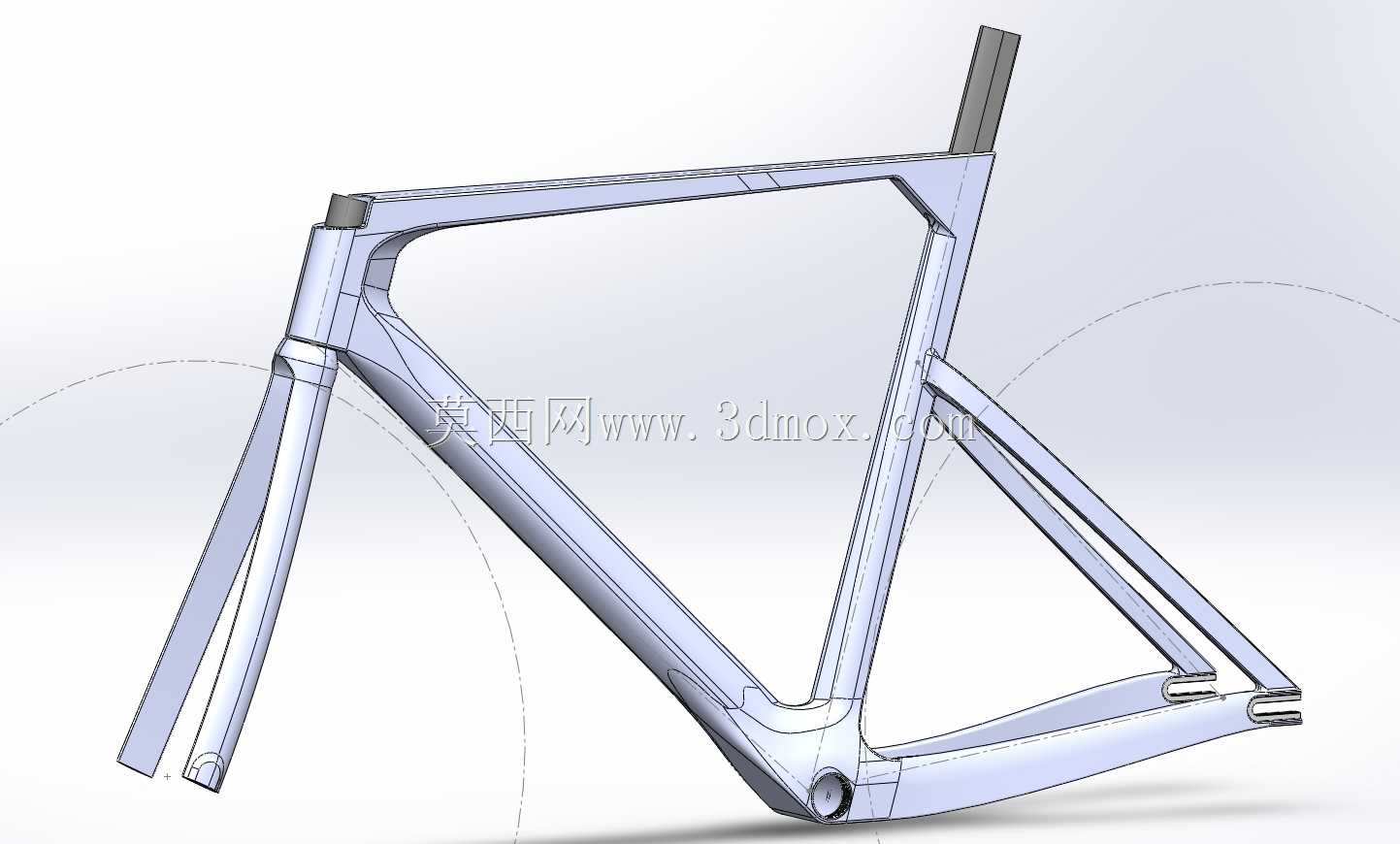

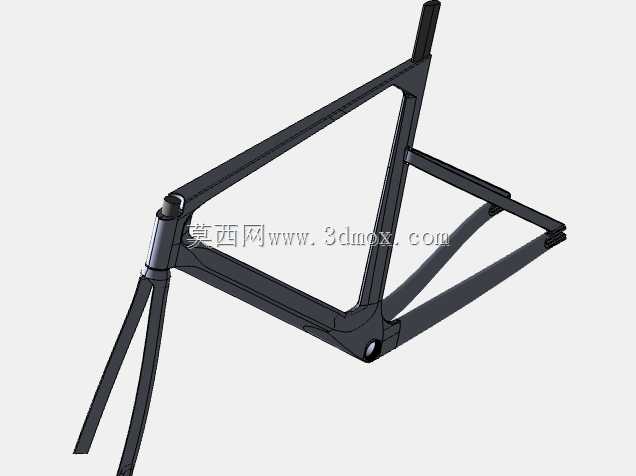

　　这套车架结构围绕公路骑行场景展开，核心目标是在保证踩踏刚性、转向精度和长期疲劳强度的前提下，把整车前端、中部与后三角的载荷路径梳理清楚。车架并不是单纯追求外观流线，而是要同时容纳轮组、前叉、座管、传动套件、刹车系统以及走线空间，因此建模时需要把各部件的装配边界提前锁定，避免后期碳层铺覆或模具开发时出现干涉。

　　从实际用途看，公路自行车车架承担骑手体重、路面冲击、踏板发力和转向力矩的复合作用。下管、头管、五通和后下叉构成主要传力链：骑手踩踏时，五通区域会受到左右交替的扭转载荷；摇车冲刺时，头管与前叉之间又要提供足够的侧向支撑；经过粗糙路面时，后三角则需要在强度与舒适性之间取得平衡。碳纤维材料的优势在于可通过铺层方向、壁厚变化和局部加强来调整这些响应，但前提是三维结构必须把管型过渡、接头区域和安装基准表达准确。

　　建模过程中，头管区域需要重点控制上下碗组轴承的同轴度、前叉舵管插入深度以及把立走线的入口位置。头管过长会抬高前端、影响竞技姿态，过短则会限制垫圈调整空间；头管管径与锥形舵管的匹配也直接影响转向刚性。上管从头部向座管方向延伸，其截面并非简单圆管，而是随受力方向逐渐变化：靠近头管处要抵抗前端扭转，中部要兼顾跨高和握持空间，靠近座管处则要与后上叉、座管接头形成连续传力。

　　下管是整车上最显眼的主承力构件之一，粗大截面有助于提高扭转刚度和抗冲击能力。设计时不能只放大管径，还要考虑水壶架安装孔、内走线通道、电池或附件挂载位置，以及碳纤维成型时的模瓣分模可行性。若管型转折过于剧烈，铺层在阴模拐角处容易产生褶皱、架桥或富树脂区；若截面过于保守，又无法发挥碳纤维高比强度的特点。因此管形多采用平滑变截面方案，让纤维在主载荷方向连续通过，在接头处再通过局部加强层分担应力集中。

　　五通区域是踩踏力汇聚的中心，需要同时连接下管、座管、后下叉，并容纳中轴组件。该区域的宽度、螺纹或压入式轴承界面、链线位置以及牙盘旋转包络都必须严格校核。若五通周围壁厚和过渡半径处理不当，长期高频踩踏后容易出现层间剥离或异响。后下叉从五通向后延伸至后轮钩爪，既要抵抗链条拉力，又要为轮胎、飞轮、盘片和变速机构留出间隙。钩爪端的轮轴安装面、拆卸方向和后开档尺寸属于关键装配边界，误差会直接影响轮组换装与制动对准。

　　后上叉连接座管与后钩爪，主要承担路面传递上来的弯曲和振动。其管形通常比后下叉更纤细，以获得一定的垂直顺应性，但在制动和加速时又不能产生过大形变。座管区域则需要控制座管插入深度、座箍夹紧方式和座垫高度调节范围。夹太紧会造成碳管局部压溃，夹太松又会在骑行中下滑，因此夹紧区的圆度、壁厚和开口形式都要在结构中预留合理方案。

　　轮组包络是车架设计中容易被忽视的部分。轮胎宽度、泥除间隙、飞轮最大齿数、前拨安装位置、链条在极端齿比下的姿态，都会影响后三角和五通附近的空间分配。碟刹或圈刹方案也会改变叉端、后上叉和制动座的结构形式。即使当前处于研发阶段，三维模型也应把这些接口按装配关系表达出来，而不是只做单一外观壳体。

　　碳纤维车架的开发思路与金属焊接车架不同。金属管架可通过管材切割、焊接和补土调整外形，碳纤维单体壳或管壳式结构则更依赖模具与铺层。概念建模阶段要先确定关键硬点：轮轴中心、五通中心、头管角度、座管角度、轴距、后下叉长度、堆高和reach值。这些几何参数决定骑行几何，之后才是管型美学和截面优化。若先做流畅外观再反推安装点，往往会导致轮胎间隙不足、走线弯折过大或套件无法装配。

　　在工程表达上，该类结构适合采用曲面与实体结合的方式推进：外部曲面用于控制气动外形和分模线，内部实体或薄壁特征用于检查壁厚、接头交汇和装配空间。对于头管、五通、钩爪等金属嵌件可能存在的位置，还需预留粘接或 co-molding 结合面。碳纤维表层虽然可以形成复杂形状，但金属螺纹、轴承座和轮轴接触面通常仍需嵌件保证耐磨与装配精度。

　　整体来看，这套研发中的车架结构重点不在装饰细节，而在骑行几何、载荷传递、套件兼容和碳纤成型可行性之间取得平衡。通过三维模型可以提前验证头管到五通的主三角刚度布局、后三角轮胎间隙、座管插入边界以及各安装接口的相对位置，为后续铺层设计、模具制作和样件试制提供清晰的结构基础。
