公路休闲自行车镂空防滑脚踏结构

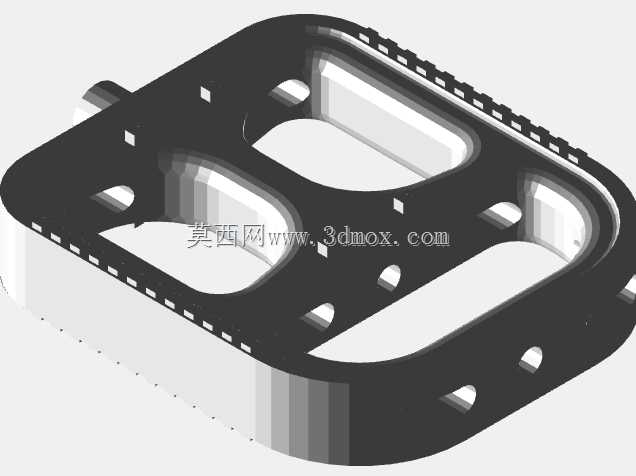

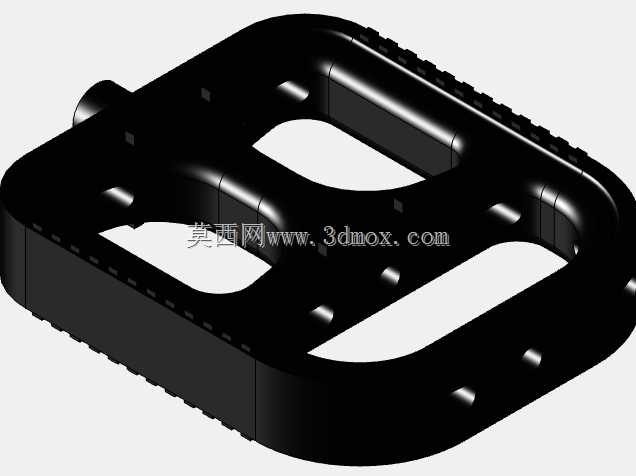

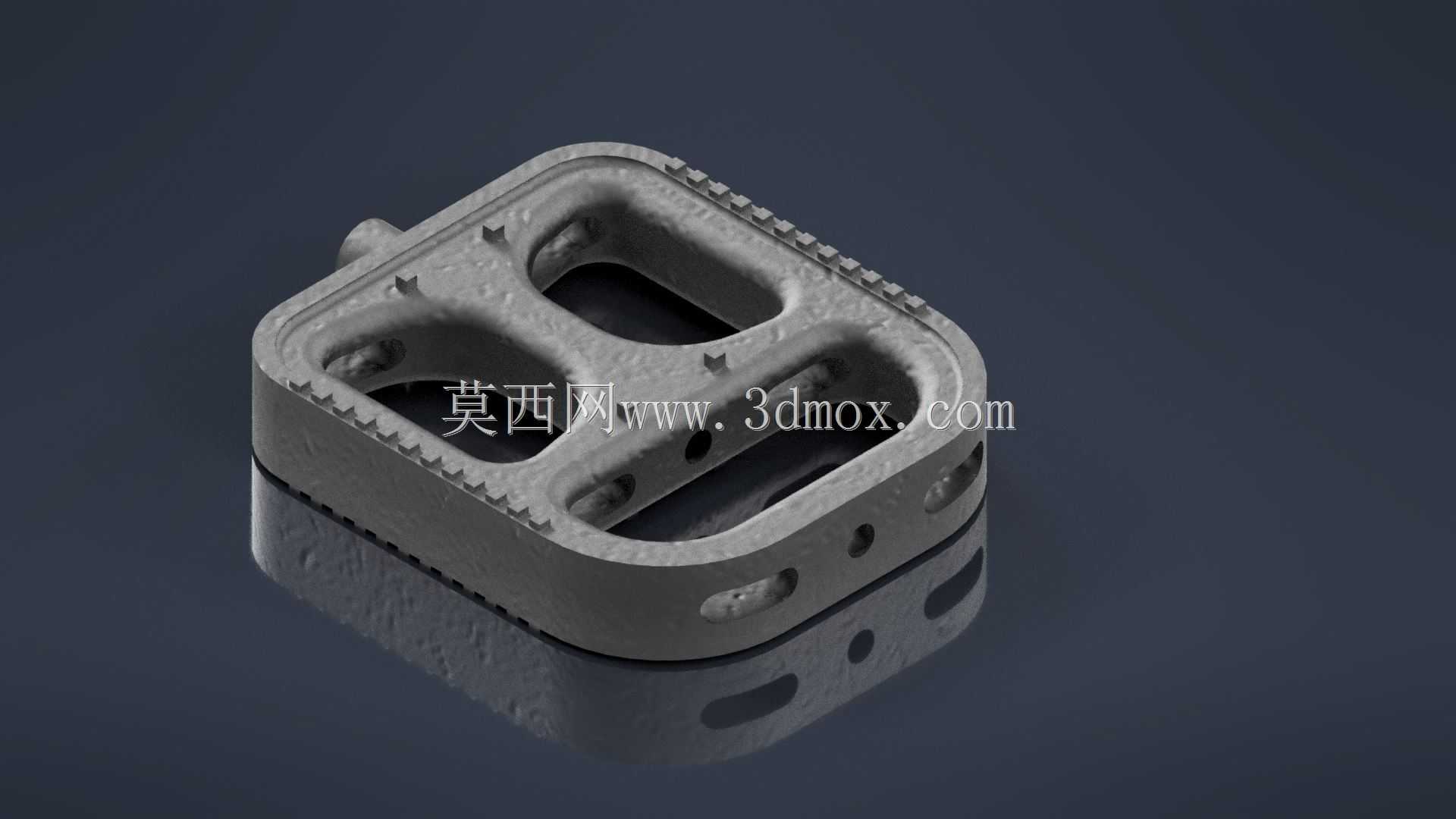

　　该脚踏结构面向日常通勤、休闲骑行与公路骑行场景，核心作用是在曲柄与骑行者鞋底之间建立稳定传力界面，把腿部踩踏动作转化为曲柄回转扭矩。结构采用近似矩形的宽面承托轮廓，踏面长宽比例偏向增大鞋底接触面积，避免窄踏板在长时间骑行中形成局部压强集中；外轮廓四周布置连续防滑齿，齿形沿边缘凸起并保持均匀节距，能够在鞋底沾泥、轻微磨损或湿滑条件下增加侧向咬合能力。踏面主体不是实心板，而是通过多组大开孔形成镂空骨架，开孔既减少材料堆积与整体重量，也为泥水、砂石提供排出通道，户外骑行后杂物不易卡在承托面内。

　　从受力路径看，踩踏载荷并非均匀铺满整个板面，而是集中在鞋底前掌区域。模型将主要承托筋条布置在脚掌常接触的中部和外侧，边缘立壁形成封闭框形骨架，内部再以加强筋连接轴套区域与外框。这样的布局使弯曲载荷从踏面边缘向中心安装轴传递，开孔周边保留足够圆角过渡，可降低应力集中。轴孔位于踏板内侧，用于与曲柄轴连接；孔位周边壁厚明显加厚，因为该区域承受反复蹬踏、起步冲击和侧向拧转，是整个零件最关键的载荷入口。

　　外形设计兼顾左右脚辨识与双面踩踏。踏板上下两面均设置可接触的踏面结构，骑行者不需要精确翻转即可快速入脚；侧面分布的小孔和凹位可用于减重、排水或安装反光件、防滑钉等附件。外缘齿状结构高出主踏面，能够限制鞋底前后窜动，尤其在站姿摇车、急加速或上坡发力时，可减少鞋底滑脱风险。整体边角没有尖锐突变，外框倒角和筋条过渡既有利于铸造、注塑或机加工后的成型质量，也避免骑行中磕碰小腿造成划伤。

　　安装边界主要围绕曲柄轴端展开。设计时需要控制踏板本体厚度、轴孔中心到外框的距离以及踏面与曲柄之间的内侧间隙；间隙过小会在转弯或脚部倾斜时与曲柄、链条区域干涉，间隙过大则会增加脚部支撑偏距，影响骑行姿态。踏板宽度应与常用休闲鞋、公路锁鞋或硬底运动鞋的前掌尺寸匹配，过宽会增加碰地概率，过窄则降低支撑稳定性。模型中的镂空窗口尺寸也需要平衡：窗口过大虽然减重明显，但筋条间距过大会让鞋底局部下陷；窗口过小则排泥和轻量化效果减弱。

　　在实际产品开发中，这类脚踏可按材料路线分为金属切削、压铸、注塑或复合成型。金属方案重视轴孔衬套、外框抗冲击和齿面耐磨；塑料方案则需要通过玻纤增强、筋位加厚和金属轴套嵌件来解决反复载荷下的蠕变问题。三维结构建模时，应重点检查轴孔同轴度、踏面平行度、外框与曲柄旋转空间的包络关系，以及双面齿位在旋转任意角度下的可踩性。对于竞技用途，可在边缘预留防滑钉孔；对于城市休闲用途，则可加大圆角和反光件安装位，使同一基础骨架通过少量附件变化覆盖不同骑行需求。
