交流稳压器外壳钣金折弯装配结构

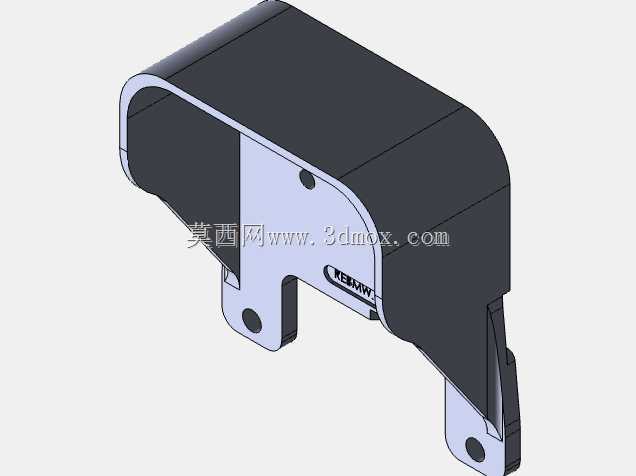

　　这套三维结构围绕交流稳压装置外部防护与安装固定展开，主体由弧形上罩、侧向封板和底部伸出的安装支耳组成，适合在小型电源设备、实验台供电单元、工业控制柜辅助回路以及桌面式稳压电源中作为外壳方案参考。实际设备运行时，内部通常容纳调压绕组、碳刷传动机构、控制电路板和接线端子，外壳并不直接参与电能变换，却承担隔离带电部件、限制人员触碰、引导散热气流以及提供整机安装基准的作用。

　　从结构形态看，上罩采用较大半径的圆弧过渡，前端向下收窄，后端形成较完整的包围面。这种轮廓不是单纯为了外观处理，而是为了适配内部线圈和支架的高度差：圆弧顶部能够覆盖较高的绕组区域，前侧斜收面则避开操作面板、接线端子或散热开口。侧板与上罩之间通过折弯边搭接，局部可见螺钉过孔，装配时可先将内部铁芯、线圈和支架固定在底板上，再扣装外罩，最后从侧面或底部锁紧，维修时不需要大面积拆解内部组件。

　　底部两支安装耳是该结构中比较关键的受力部位。支耳从壳体下部直接延伸并折弯成型，端部开设圆孔，用于穿入螺钉将整机固定在设备台面、支架背板或机箱内部安装梁上。建模时需要重点控制孔位间距、孔边到折弯线的距离以及支耳平面度。若孔距偏差过大，现场装配会出现壳体与安装面错位；若孔边距离折弯线过近，螺钉压紧时容易使折弯根部产生附加应力。支耳上的小孔也可作为定位孔使用，在工装夹具上先完成定位，再锁紧主固定件，能够减少批量装配时的累计误差。

　　壳体材料倾向选用薄钢板经冲压、折弯和点焊成型，表面可做喷塑或喷漆处理。黑色罩面与浅色侧板在模型中通过颜色区分，既便于三维评审时识别不同零件，也对应实际生产中可能采用的分件加工方式。上罩面积较大，若板材厚度选择过薄，搬运和紧固时容易出现板面颤动；若厚度过大，则会增加重量并使折弯回弹控制困难。设计时通常在罩体内侧设置折边、压筋或搭接法兰，以提高薄板的抗弯刚度，同时避免在外表面增加突兀的加强结构。

　　散热方面，该类稳压电源在负载工作时会产生铜损、铁损以及调节机构摩擦热，外壳不能形成完全密闭的热积聚空间。当前结构的下部和前后衔接处预留了形成通风通道的边界，后续详细设计可在侧板或底板增加百叶窗、冲孔网与走线孔。开孔位置需要兼顾气流方向和电气安全距离，底部进风、上部或后侧出风的路径较适合自然冷却；若设备功率密度较高，也可在罩体内部预留风机安装面，但外壳与风机之间应设置减振垫，防止振动传递到钣金件后产生噪声。

　　安装边界上，外形宽度主要由内部绕组和支架跨度决定，高度则受顶部圆弧和底部支耳共同约束。布置到成套柜内时，不能只按罩体最大外包络核算空间，还应在两侧预留接线和散热距离，在底部预留螺钉装入工具的操作空间，在前侧预留调节旋钮、指示灯或电压表的面板区域。支耳孔所在平面应与设备承载面贴合，若安装面为喷塑板或钣金梁，需要考虑涂层厚度对压紧状态的影响。

　　从建模逻辑看，圆弧罩体适合用钣金放样或多段折弯近似建立，侧板孔位、折弯缺口和搭接边需要保持关联，便于后期修改展开尺寸。支耳处的折弯半径、板材厚度和开孔直径应同步检查，避免出现三维模型可见而工艺上无法折弯或冲孔距离不足的问题。对接缝、螺钉孔和内部支架安装点进行统一基准建模，能够让结构设计师在评审阶段就发现装配干涉，也方便后续生成钣金展开图、焊接图和安装说明。整体结构强调可加工性、防护性与现场装拆便利性，适用于小功率交流稳压设备的壳体结构细化和选型参考。
