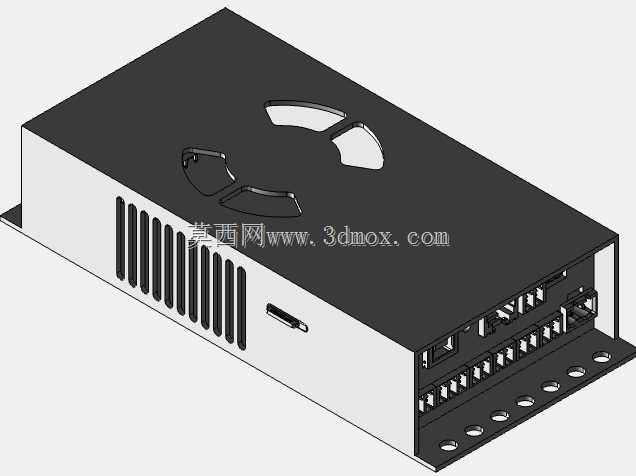

小型交流稳压设备黑盒X32外壳结构

　　该结构对应小尺寸交流稳压类电子设备的外部安装壳体，整体采用扁平长方体钣金布局，面向空间受限的控制柜、设备侧挂安装位以及桌面式电源接入场景。在实际产线与设备配套中，这类壳体常承担稳压模块、信号转接单元或电源调理组件的外部防护任务，前端密集排布的多组接线端口可直接对接负载线缆、控制信号线与输入电源，侧边预留的小型接口可用于调试接入或外设连接，底部带安装孔的折边法兰能够通过螺栓固定在机柜横梁、设备背板或安装平板上，安装边界清晰，孔位沿底边等距分布，适配常规机柜安装间距。

　　从结构设计思路来看，壳体优先处理了接线操作、散热与装配维护三方面的工程需求。端口集中布置在同一侧端面，现场布线时所有线缆走向一致，便于线束整理、扎带固定与后期故障排查；端口之间保留足够的插拔间隙，避免相邻插头干涉，也给端子压接、螺丝紧固留出操作空间。顶面开设异形通风孔，既形成内部热空气上升排出的通道，又通过孔形轮廓增强壳体辨识度；侧面连续布置竖向长条散热槽，热量可沿槽道向外侧扩散，降低内部功率器件在长时间稳压运行时的积热风险。壳体棱边采用折弯成型工艺，钣金折边兼顾刚性与密封搭接，顶板与侧围之间的配合面适合螺钉锁紧或卡扣装配，量产时可减少焊接工序，表面处理后也能保持平整外观。

　　外形尺寸偏向紧凑型设计，长度方向主要容纳端口阵列与内部电路板安装空间，宽度方向控制在较窄范围，便于在并排安装的机柜层位中与其他电源模块、控制器并列布置；高度方向保留元器件插装与走线弧高，不会因壳体过薄压迫电容、接线端子等较高元件。底部法兰向外伸出并开设圆孔，安装时承载面与壳体主体形成稳定支撑，单点受力后不易出现板面翘曲；法兰孔位可配合减震垫或绝缘垫圈使用，适应有轻微振动的设备环境。

　　该简化版结构不包含内部组件，建模重点集中在外部钣金件、端口开孔、散热孔与安装法兰的几何关系上。对于结构工程师而言，可在此基础上继续补充内部安装柱、PCB限位筋、接地螺柱与屏蔽衬垫；进行设备选型时，可依据端面端口数量判断接线容量，依据散热槽与顶面通风孔评估热设计余量，依据底部法兰孔距核对现场安装位。壳体侧面的平整区域还可粘贴铭牌、标识标签或丝印端口定义，方便现场操作人员识别接线关系。整体结构没有复杂曲面，钣金展开与折弯工艺性较好，适合小批量电子稳压设备、电源转接装置以及控制柜内置功能模块的外壳开发参考。
