带加强筋法兰式螺纹连接支座结构

　　该支撑连接构件在工业现场的使用场景覆盖多类需要同轴定位与刚性承载的装配工位，常见于小型工装台架的立柱转接、检测设备的探头安装基座、轻工产线的导向轴固定座以及小型实验装置的调平支撑点位。构件核心功能是实现底部大平面与安装基面的贴合固定，同时通过中部带外螺纹的柱段完成上部配套件的旋接锁紧，柱顶开设的键槽结构可传递周向扭矩，避免上部装配件在受载后出现相对转动，保障传动或定位环节的角度精度。

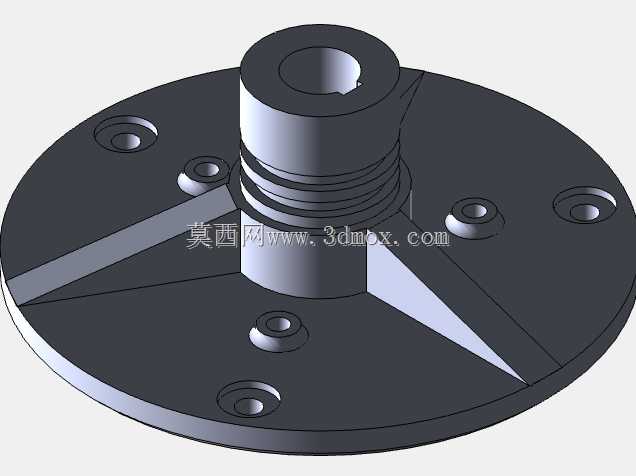

　　从结构设计思路层面拆解，底部采用大直径圆盘式法兰布局，圆盘盘面沿圆周方向均匀布置六个沉头安装孔，沉孔结构可将内六角紧固螺钉的头部完全埋入盘面以下，不会在支撑底面形成凸起干涉，保证法兰盘面与安装基准面能够实现全周贴合，避免局部悬空带来的支撑刚性下降。三根径向加强筋从中心圆柱外壁直接延伸至法兰盘外缘，筋板采用三角形变截面布局，靠近中心柱位置的筋板高度更高，向法兰外缘方向逐步收薄降低，这种布局可在不额外增加整体壁厚的前提下，大幅提升中心柱与法兰盘衔接位置的抗弯截面模量，当上部柱段承受偏载弯矩时，载荷可通过筋板均匀分散到整个法兰盘面，避免衔接根部出现应力集中断裂。中部柱段加工有多道连续外螺纹，螺纹段的长度预留了足够的调节行程，配套螺母锁紧后可实现上部装配件的轴向位置微调，适配不同安装高度的装配需求，柱顶的轴向开孔与侧壁键槽配合，既可以穿入定位轴实现同轴定心，也可通过键连接传递旋转扭矩，兼顾轴向固定与周向防转的双重需求。

　　安装边界方面，法兰盘的外圆直径为整个构件的最大径向尺寸，装配时需要在安装基面上预留对应直径的平整贴合区域，六个沉孔的分布圆直径决定了安装螺钉的孔位布局，现场配做安装孔时需严格保证孔位的同轴度与角向均匀性，避免螺钉穿装时出现别劲现象。中心柱的总高度为构件的轴向最大尺寸，螺纹段的外径需与配套内螺纹件的公差带匹配，设计时预留的螺纹旋合长度满足常规机械连接的啮合牙数要求，在承受轴向拉力与径向剪力时均可保证足够的连接强度。柱顶开孔的内径与键槽的宽度尺寸需与对接轴的规格形成过渡配合，既保证装配时的穿装便利性，又能控制配合间隙，减少运行过程中的冲击晃动。

　　实际建模过程中，法兰盘的沉孔特征采用阵列方式完成周向均布，三根加强筋通过圆周阵列实现120度等角分布，保证各个方向的抗弯性能均衡，螺纹特征采用标准牙型建模，可直接导出工程图用于后续机加工工序，所有过渡位置均设置了合理的铸造或机加工圆角，避免尖角位置产生应力集中，整体结构在满足承载要求的同时控制了构件整体重量，兼顾刚性与轻量化的设计平衡。
