带三角加强筋螺纹轴法兰盘支座结构

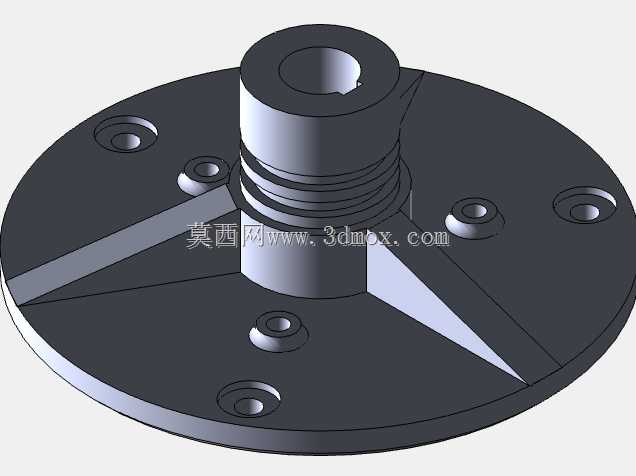

　　该零件属于盘轴复合式支撑连接构件，整体由圆形安装底板、中心带外螺纹的立式轴套以及三块径向三角加强筋组合而成，在各类需要轴向定位、周向锁紧与平面固定的机械装配场景中使用。底板作为整机与外部安装基面贴合的承载部分，采用整圆平板轮廓，周向均布多组沉头安装孔，孔位沿盘面环形排布，装配时紧固件可完全沉入沉孔内部，保证底板下表面与安装台面完全贴合，不会出现螺栓头凸起导致的支承悬空、局部翘曲问题。中心立式轴套从底板中心向上延伸，轴套上段加工连续外螺纹段，用于旋合配套锁紧螺母、调节套或者外接带内螺纹的功能部件，通过螺纹旋合长度可以微调外接部件的轴向安装高度，锁紧后依靠螺纹副摩擦力实现轴向位置固定；轴套顶端开设轴向通孔与侧向缺口，通孔用于穿装转轴、

　　导向杆或者走线，侧向缺口则可装入紧定螺钉、平键或者卡销，既能够限制穿入轴件的周向转动，也可防止螺纹连接件在设备振动工况下出现松脱回转。三块三角加强筋沿轴套外壁与底板上表面之间周向均布，筋板两侧边分别与轴套圆柱面、底板平面完全贴合焊接式过渡，将轴套承受的径向弯矩、侧向载荷直接分散传递到整个圆形底板上，避免轴套根部在反复受载时出现应力集中断裂，相比无筋的光轴底座，其抗倾覆能力、侧向刚性提升明显，在承受偏载、冲击振动的工况下不易出现轴套歪斜。从安装边界来看，圆形底板外轮廓无突出凸耳，整体占用安装空间为规则圆形，在安装台面上划线定位时只需确定中心孔坐标与螺栓孔分度圆直径即可完成对位，不需要预留额外的侧边操作空间；底板厚度方向尺寸紧凑，

　　沉孔深度小于板厚，不会在底板底面形成穿孔毛刺影响贴合平整度。中心轴套的外螺纹段长度预留了足够的调节行程，装配时可根据外接部件的实际配合需求选配不同厚度的锁紧垫片，顶端侧缺口与内孔贯通，穿轴后紧定螺钉可直接顶紧轴面，装拆操作无需专用工装。该类结构常见于轻工输送设备的导辊支承、可调高度工位支架、小型工作台回转底座、线材绕制设备的张紧轴座等场景，工作时底板通过沉孔螺栓固定在机架台面，外部杆件从轴套内孔穿入，依靠侧部锁止件固定周向位置，轴套外螺纹上可装配调节螺母来承托上方部件，通过旋转螺母改变支承高度，调整到位后锁紧防松。建模过程中先绘制底板圆形草图并拉伸生成基体，在草图中按分度圆阵列所有沉孔特征，再于底板中心同轴建立轴套实体，

　　轴套外螺纹采用标准牙型扫描生成，保证螺纹大径小径尺寸与配套螺母匹配，随后在轴套与底板之间绘制三角形筋板草图，通过拉伸并圆周阵列得到三块均布加强筋，最后对轴套根部、筋板交接位置做圆角过渡，降低应力集中系数；顶端内孔与侧部缺口同步切除成型，保证各特征同轴度、位置度符合装配要求。零件所有加工面均为常规车削、铣削可实现的结构，底板平面铣平后即可保证安装贴合度，轴套外圆与内孔一次装夹车削完成可保障同轴精度，螺纹段车削后可直接与标准件旋配，沉孔采用锪钻加工即可得到平整支承面，无需特殊工艺，适合中小批量机加工生产。
