U型管夹紧固抱箍三维结构设计

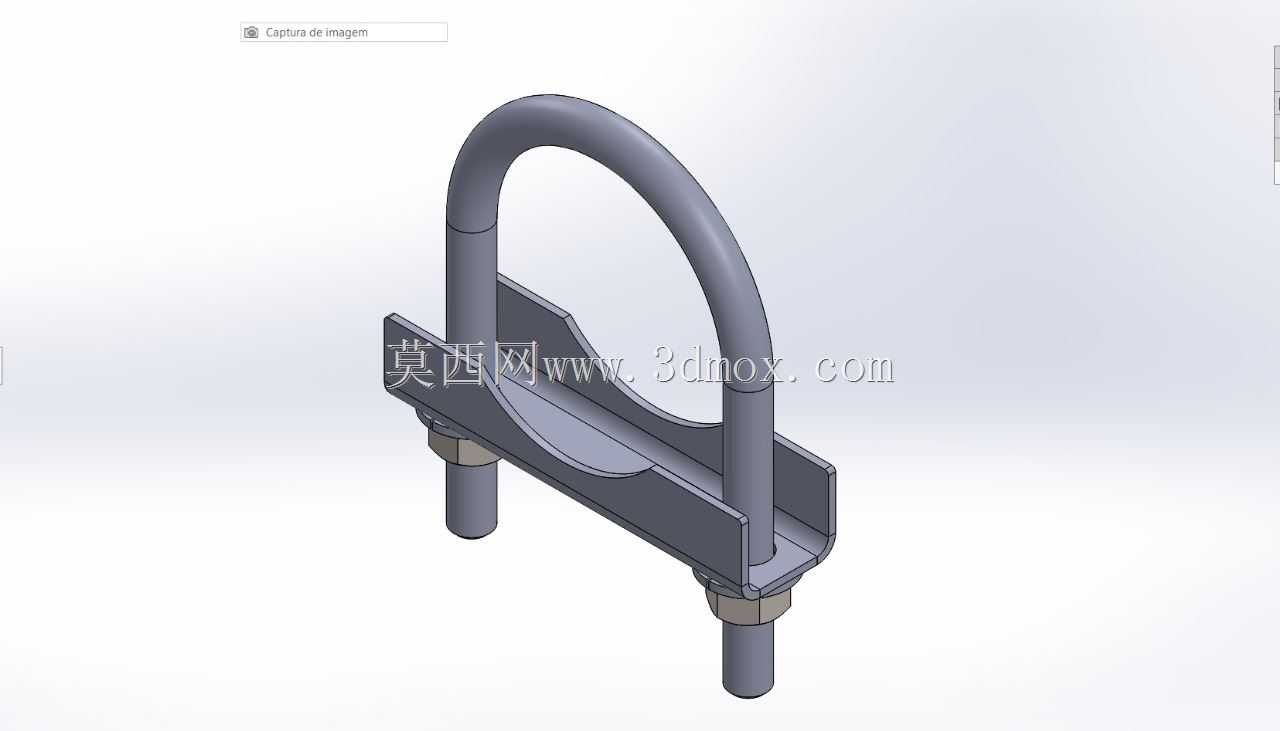

　　这套U型管夹紧固抱箍的三维结构，围绕现场管路敷设中最常见的圆管限位、支撑与防松需求展开，整体由弯制成U形的圆钢螺杆、冲压成型的鞍形承托压板以及两枚六角锁紧螺母组成，没有多余复杂构件，完全贴合管路安装工位的实际使用逻辑。

　　从现场应用场景来看，这类构件大量出现在给排水管线、压缩空气支管、小型液压站油管、暖通循环水管以及设备机架外侧的线缆护管固定工位：当圆管需要沿钢结构梁、设备侧壁、支架面板排布时，单靠扎带或点焊限位既不便于后期拆改，也无法承受管路介质流动带来的微振动，U形抱箍可以从管体下半周环绕包覆，配合鞍形压板把圆管压紧在安装基面之上，既限制管线径向窜动，也能抵消管路内因压力波动产生的轴向滑移趋势。

　　结构设计上，U形弯杆采用整根圆钢弯折成型，两段直杆端部全程加工出外螺纹，弯弧段的内半径和待夹持圆管的外圆半径匹配，安装时弯弧面直接贴合管体下半周，接触区域为连续圆弧面，不会像尖角卡扣那样在管壁形成局部应力压痕。配套的鞍形压板并非平直钢板，冲压出和管体上半周适配的内凹圆弧槽，压板两端开出让位通孔，刚好穿过U形杆的两根直段：当螺母在安装基面另一侧锁紧时，压板的圆弧槽压合在管体上半周，和下方U形弯弧共同形成接近整周的环抱约束，受力均匀分散，避免单点锁紧把薄壁圆管压变形。

　　建模过程中需要重点把控几处尺寸边界：首先是U形弯弧的内直径，必须和标称夹持管外径留出0.5到1毫米的装配间隙，既方便现场套装管体，也不会因间隙过大导致锁紧后管体仍可晃动；其次是两根直螺纹段的中心距，该尺寸等于弯弧段的内径，公差需要控制在0.2毫米以内，若中心距偏斜，压板穿装时会出现卡滞，强行锁螺母还会让螺杆产生附加弯曲应力；直段的有效螺纹长度要覆盖安装基面厚度、压板厚度以及螺母锁紧所需的啮合余量，通常伸出螺母端面2到3牙即可，过长的螺杆会占用周边设备的操作空间，过短则会导致螺纹啮合牙数不足，受振后容易松脱。

　　安装边界方面，这套抱箍对安装基面的要求很低，只需要在固定面板或支架梁上钻出两个和螺杆中心距对齐的通孔，孔径比螺杆大径大1到2毫米，允许现场安装时小幅调整位置补偿钻孔偏差。锁紧顺序上需要交替拧紧两侧螺母，不能先把一侧完全锁死再拧另一侧，否则压板会倾斜，圆弧面无法和管体完全贴合，局部还会出现翘起间隙。如果应用在有持续振动的工况，比如风机出口管路、泵组进出口管线，还可以在螺母和基面之间加装平垫与弹垫，或者改用锁紧螺母，进一步降低长期运行中螺纹回松的概率。

　　和普通的半边式管卡相比，这种U形抱箍的夹持力沿着环向对称分布，承载能力更强，不仅可以用来固定静置管路，也能作为小管径管道的吊挂承重件，当螺杆从上方穿过吊装横梁时，整根管线的重量可以通过U形弯弧均匀传递到两根螺杆上，不会出现单侧受力剪切的问题。三维建模时把弯杆的圆弧过渡、压板的冲压折弯圆角、螺纹段的收尾细节都完整还原，装配后可以直接校验管体和抱箍之间的贴合间隙、螺母锁紧的行程范围，也能提前排查螺杆和周边相邻构件是否存在运动干涉，出工程图时可以直接导出弯杆的展开长度、压板的落料外形，给钣金冲压和圆钢弯制工序提供直接的加工参考。
