22毫米轴用外卡环挡圈结构设计

　　轴用外卡圈是传动与支承结构里最常见的轴向限位元件之一，22毫米规格对应公称轴径22mm的安装场景，主要承担圆杆、轴承内圈、套筒、齿轮轮毂等零件在轴上的轴向挡止任务。在减速机输出轴、电机端盖支承、泵轴定位、输送辊筒、夹具导杆以及小型变速箱装配中，这类开口弹性环往往布置在轴端环槽内，用很小的径向空间换取可靠的轴向约束，避免轴承或套类零件在载荷波动、启停冲击下发生窜动。

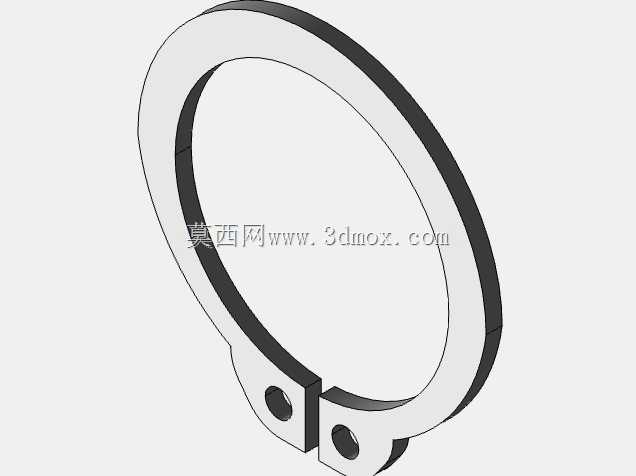

　　从结构上看，该件为C形开口环，主体呈扁平环状，开口两端带有带孔的凸耳。凸耳孔是卡簧钳的施力位置：装配时将外卡卡簧钳的两个钳头插入孔内，撑开开口，使环体内径增大后套入轴上预设环槽，撤去外力后环体依靠弹性回缩，嵌入槽底并形成轴向挡肩。环体外侧圆柱面在自由状态下略大于轴径，装入槽后外缘高出轴表面，这一高出量就是限制相邻零件位移的有效挡边。

　　建模时需要重点表达几个功能边界。其一是环体的厚度方向，扁平截面决定了它承受轴向推力的接触面积，过薄会在冲击载荷下剪切变形，过厚则占用轴向上不必要的装配空间。其二是开口间隙，开口既要保证卡圈在装拆过程中能够被弹性撑开，又不能在工作状态下因间隙过大导致环槽内定位不稳；两端凸耳相对布置，使钳具受力对称，撑开时环体变形均匀，避免局部翘曲。其三是凸耳与环身的过渡区域，这里是应力集中较明显的位置，实际制图中通常保留圆滑过渡，防止热处理后或反复装拆时在根部产生裂纹。

　　外形尺寸方面，22毫米指适配轴的公称直径，配套轴上必须加工符合挡圈标准的环槽。环槽底径小于轴径，槽宽与卡圈厚度匹配，槽侧棱边还需考虑倒角或圆角，使卡圈落入后侧面能够贴紧槽壁。装配完成后，卡圈两侧并非都承担载荷：靠近被定位零件的一侧形成挡止面，另一侧则与槽壁保持接触，把轴向力传递到轴的环槽截面上。相邻轴承内圈或套筒的倒角不能过大，否则会越过卡圈有效挡边，造成实际接触位置落在斜面而非平面上，降低限位可靠性。

　　设计思路上，这类零件不以高强度螺栓压紧为目标，而是利用材料弹性和环槽几何关系实现快速装拆。它适合空间受限、需要频繁检修或批量装配的部位：轴端不必加工螺纹，也不需要螺母和止动垫片，只需车削一道浅槽即可完成定位接口。相对于轴肩定位，卡圈能缩短轴长度、减少加工量；相对于锁紧螺母，卡圈重量轻、零件数量少、对同轴结构影响小。但它也有明确限制，不能替代承受大轴向力的轴肩或锁紧结构，在重载齿轮、圆锥滚子轴承预紧、强冲击往复机构中，通常只作为辅助限位或轻载固定。

　　在三维建模和选型校核中，应把卡圈、轴环槽、被挡零件三个部分放在同一装配关系里检查。卡圈外缘高出量要覆盖被定位件的接触半径，避免零件孔边直接滑过；凸耳外伸位置不能与端盖、密封件、壳体壁面发生干涉；装配工具运动空间也要留出，否则卡簧钳无法垂直落入凸耳孔。对于旋转轴，还需关注卡圈外缘与相邻静止件之间的径向间隙，防止高速旋转时刮蹭端盖或密封圈。

　　从使用场景看，22mm外卡圈常见于小功率传动、轻工机械、自动化输送线、电动工具以及实验设备的圆杆支承部位。它的价值在于把轴向定位简化为标准槽位和弹性嵌入动作，使维修拆卸更直接，也让轴系结构更紧凑。建模时保留开口、凸耳孔、环体厚度和端面关系，能够完整反映装夹方式、环槽配合以及挡止边界，为后续工程图、装配干涉检查和选型校核提供明确依据。
