酒吧水槽防堵漏斗适配接头

　　吧台后区的洗杯槽在高峰时段会持续承接冰块、柠檬片、酒标碎屑、餐巾纤维和果渣，排水口若直接敞开，杂物很容易在水封弯管处堆积，造成返水和停台清理；若用普通滤网完全封死，又会因过水面积不足导致槽面积水。这个漏斗适配器的核心作用，就是卡在酒吧式水槽排水口上，通过外周的定位翼片和中空通道，既限制大块杂物直接冲入管路，又保留足够的环形与侧向过流间隙，避免排水口被完全堵塞。

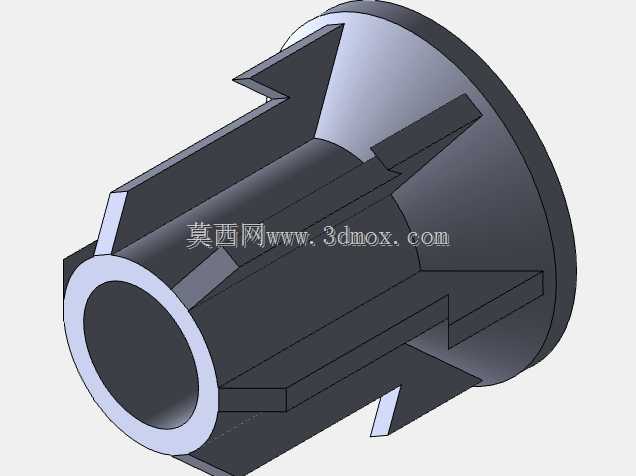

　　从结构上看，零件一端为带翻边的圆盘状头部，安装后贴合水槽排水口周边台面，形成轴向限位；另一端为圆筒状插入段，可伸入标准排水孔内，承担径向对中。外圆柱面上分布多道轴向凸筋和箭头状止退翼片，翼片沿插入方向具有导入斜度，压入时能够弹性让位，进入孔位后外缘张开，形成类似倒刺的防脱效果。这样的设计不需要额外螺纹或紧固件，靠塑料件自身弹性和过盈配合即可快速装拆，适合吧台风冷柜、洗杯槽、商用调酒吧台等需要频繁清洁的位置。

　　建模时需要重点处理三类边界：一是头部法兰直径与水槽开孔周边平面的覆盖关系，法兰不能过小，否则压入后容易整体掉入排水口，也不能过大，避免干涉水槽底部圆角或滤网座；二是插入段外径与排水孔内径之间的配合量，过盈量过大会造成装配困难，过小则在水流冲击和清洁触碰时松脱；三是翼片的高度、厚度和脱模斜度，翼片既要提供足够的卡持力，又要保证注塑成型时能够顺利出模，根部还需设置圆角以降低应力集中。

　　中空内孔是该件的主要排水通道，孔壁厚度沿轴向基本均匀，有利于注塑充模和冷却收缩控制。外周凸筋并非装饰特征，它在插入后与孔壁形成多点接触，使适配器在孔内保持居中，同时在凸筋之间留出纵向沟槽，水流和细小杂质可沿沟槽通过。箭头形翼片则承担单向止退功能，拆卸时可通过头部法兰整体拔出，翼片受力回缩，不需要旋转螺纹，适合潮湿、带清洁剂残留的使用环境。

　　在实际选型时，应先确认水槽排水口直径、台面厚度以及排水口下方是否存在缩径台阶。插入段有效长度需覆盖排水口面板厚度，并让前端伸入到管路入口上方，但不宜过长，以免顶触下方弯管或影响原有水封。法兰下端面建议与水槽支撑面平稳贴合，若吧台面板存在弧度，应在头部增加弹性密封边或加大法兰接触面，避免偏摆。对于经常倾倒碎冰的槽体，适配器外缘与孔口之间的泄流间隙不能被杂物完全覆盖，因此翼片开窗位置应朝向水流集中区域，使大颗粒被拦截在槽内，而水流仍可从侧面绕行。

　　该类零件通常采用耐水、耐清洁剂的塑料制作，结构设计上应避免尖角和突变壁厚。头部法兰与筒体交接处承受拔插和踩踏式清洁的外力，是容易开裂的位置，建模时应在交接根部设置过渡圆角；翼片根部则承受反复弯曲，厚度可略小于主体壁厚，并保持均匀收缩。三维数模中应完整表达内孔、法兰、轴向筋、止退翼片和导入倒角，尤其要检查翼片外圆相对于插入段轴线的同轴度，以及各翼片在圆周方向的等分关系，这些特征会直接影响压入手感、卡持可靠性和批量注塑一致性。

　　在维护场景中，酒保或清洁人员可在杂物堆积到一定程度时直接将适配器取出，倒掉拦截的果渣和碎冰，再重新压入排水口。它并不替代下水道滤网或水封，而是作为水槽口部的预拦截与转接件，减少大块异物进入管路的概率。结构工程师在复核此类零件时，不能只关注外观造型，更应把排水孔尺寸、面板厚度、材料弹性、翼片倒拔量、过水截面积和清洁便利性放在同一张装配关系中校核，才能使接头既装得稳、拔得出，又不会在高峰排水时形成新的堵点。
