异形双头多功能手动扳手结构设计

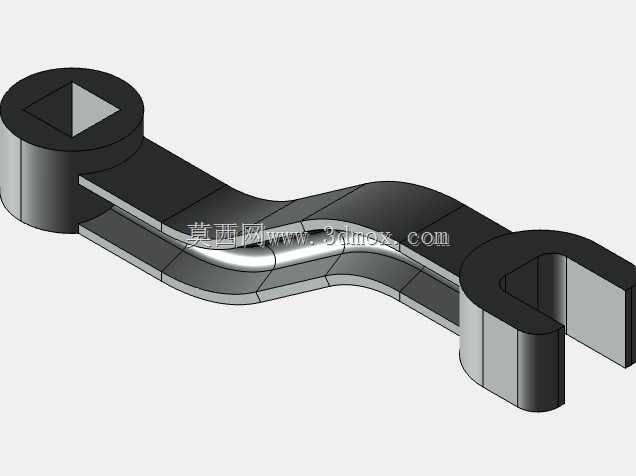

　　这款异形双头扳手的结构开发，最初是面向产线维保工位里频繁遇到的受限空间拆装场景展开的。日常设备检修中，常规直柄呆扳手往往会被相邻的管路、接线端子或者柜体侧板挡住摆动行程，操作人员要么需要反复调整扳手咬合角度，要么只能临时套加延长杆，不仅拆装效率低，还容易因为施力偏斜造成紧固件棱边打滑磨损。这款扳手在构型上没有沿用传统直杆对称布局，而是将握持受力段做成连续S形弯曲形态，两端工作头分别适配不同的咬合需求：一端为带三角与方形嵌套的套头结构，可对应方头紧固件、特殊三角锁紧件的扭矩传递，另一端为开口叉形结构，能够直接卡入六角螺母、螺杆扁位完成快速扳动，不用像闭口套筒那样必须从紧固件端部全程套入，在侧面有管线遮挡、轴向装配空间不足的工位上实用性很强。

　　从受力路径设计来看，弯曲杆身并不是单纯为了避让空间做的造型弯折，每一段曲面过渡都对应扭矩传递的力流走向：两端工作头承受的扭转力矩通过弧形杆身逐层分散，折弯处采用大圆角平滑过渡，避免直角转折带来的应力集中，在施加较大拧紧力矩时，杆身不会在折弯位置出现局部应力超限断裂的问题。工作头的咬合内腔做了等壁厚加厚处理，开口叉的两个夹持臂外侧延伸出加强立边，当扳手承受峰值扭矩时，夹持臂不会因为向外张紧发生开口扩张、脱档打滑的情况；套头端的多边形内腔棱角处保留了合理的承力接触面，和紧固件棱边贴合时接触压强分布均匀，不会出现棱边局部压溃、啃伤工件表面的问题。

　　在实际工位适配层面，这款扳手的弯曲杆身可以跨过突出的设备凸台、并排排布的阀件或者接线排，操作人员的手部握持位置能够避开尖锐的设备边角，施力时手腕可以保持自然的发力角度，不需要强行歪扭手臂凑合作业空间。两端工作头的中心距经过反复校核，既保证了足够的力臂长度来输出合格的拧紧扭矩，又不会因为整体跨距过大导致在狭小柜体内无法摆转；杆身的厚度方向尺寸做了扁平化处理，当设备安装间隙只有十几毫米的狭窄缝隙时，扳手可以顺利伸入缝隙内部完成紧固件操作，不会因为杆身过厚被两侧结构卡住。

　　建模过程中首先确定两端工作头的咬合尺寸基准，结合目标工位常见紧固件的对边尺寸范围，预留出合理的配合间隙，既保证扳手可以轻松卡入紧固件，又不会因为间隙过大造成扳动时旷量晃动。之后根据现场实测的障碍物轮廓曲线拟合杆身的弯曲路径，确保扳手在完整摆转行程内，杆身所有曲面都和周边设备结构保留足够的安全间隙，不会在转动过程中剐蹭相邻零件。杆身的截面采用变厚度设计：靠近两端工作头的位置截面厚度更大，用来承接工作头传递的集中扭矩，中间握持段截面适当收窄，在保证整体刚性的前提下控制工具整体重量，操作人员长时间连续握持作业时手部疲劳感更低。

　　表面处理的工艺适配也在结构设计阶段同步考虑，整体成型后可以做淬火硬化提升工作头表面硬度，弯折段的曲面没有狭窄凹槽或者尖角死角，后续做发黑、镀铬等表面处理时药液可以均匀流通，不会出现积液造成局部锈蚀的问题。这款工具既可以作为设备维保班组的常备手动工具，也可以针对特定非标设备的定制紧固件做专属适配，在电气柜装配、液压管路检修、小型工装调试这类操作空间紧凑的作业场景中，能够大幅减少拆装过程中工具切换的频次，降低紧固件打滑损伤的概率。整体结构没有额外的活动铰接零件，不存在长期使用后铰接松旷、弹性件失效的问题，整体刚性和耐用性都能满足工业现场高频次使用的要求。
