GT-50飞行仪表可调遮光安装支架

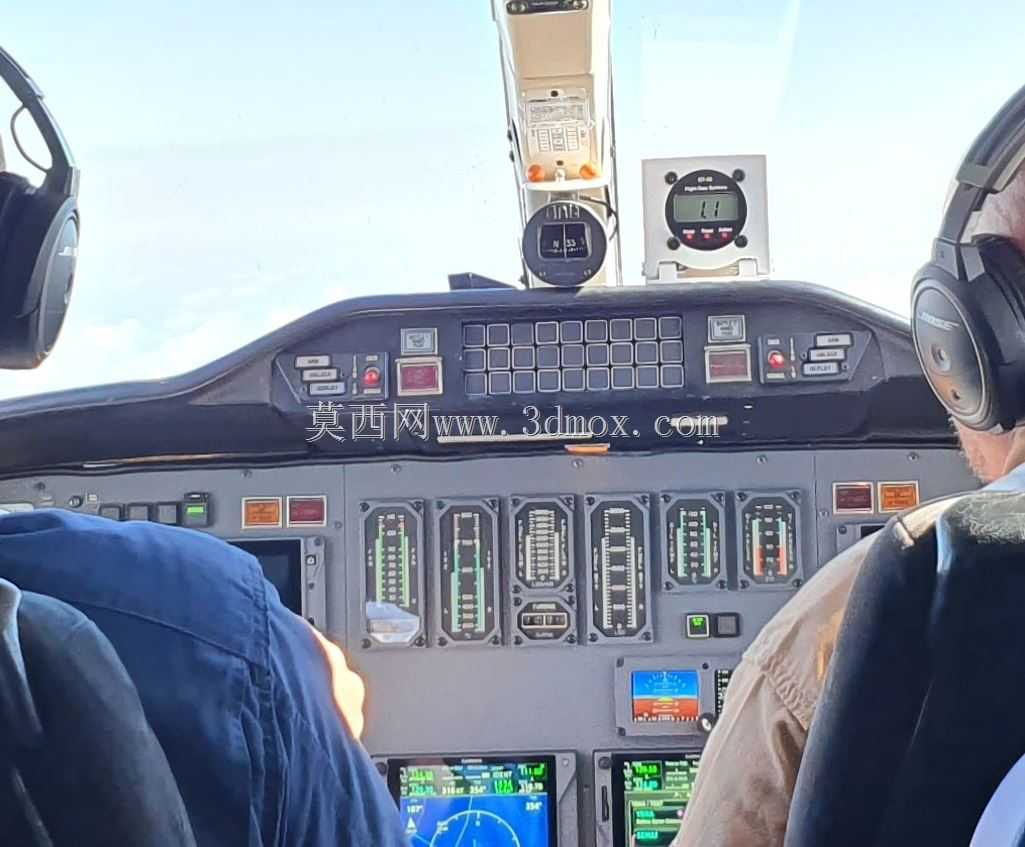

　　在轻型运动飞机、自制实验类飞行器以及复古通航座舱的改装作业中，飞行加速度表（G-Meter）的安装位置往往受限于仪表板开孔布局、飞行员视线角度与座舱眩光干扰。这款适配GT-50型号G值表的可调遮光板安装架，正是针对这类座舱仪表加装场景开发的结构件，它不需要在原有金属仪表板上额外开大尺寸通孔，也不用改动座舱内部的主承力结构，仅通过双面胶或者3M Commander系列无痕胶条就能完成固定，大幅降低了业余飞机建造者与通航维修人员的仪表加装门槛。

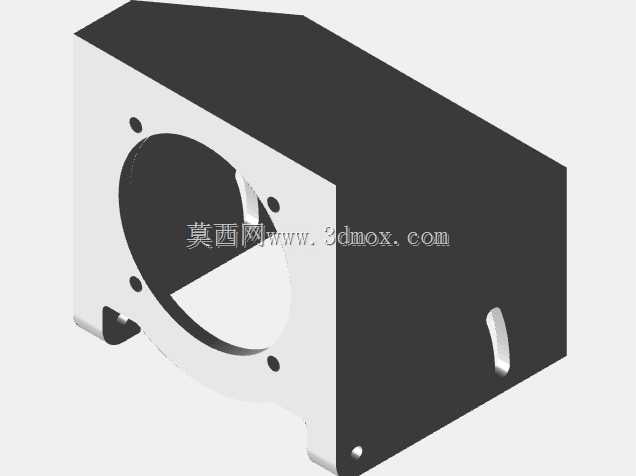

　　从实际使用逻辑来看，G值表作为飞行员感知飞机机动载荷的核心目视设备，必须布置在主飞行视线的余光覆盖范围内，同时要避免正午阳光直射表盘造成反光读值不清。常规的法兰式仪表安装座需要从仪表板背面穿入锁紧环，对于已经完成蒙皮封装、布线收尾的座舱来说，拆装维护十分不便；而这款支架采用前置贴装的设计思路，主体为折弯成型的盒式罩壳结构，正面预留与GT-50仪表外径匹配的圆形避让孔，仪表从支架后侧推入后，表盘正面恰好贴合开孔端面，周边的四个小孔对应仪表自带的安装固定点位，可使用小规格螺钉从正面完成锁紧，不需要在支架背面预留操作空间。

　　支架的遮光功能集成在罩壳的上沿与侧围结构上：整体罩壳向飞行员方向延伸出一段悬挑边，能够遮挡从座舱上方、侧方入射的直射阳光，避免光线打在玻璃表盖上形成眩光。罩壳的右侧壁预留了一个长条形腰孔，这个结构并非走线孔，而是为了适配不同厚度的仪表板贴面、或者在支架后侧叠加减震垫时提供安装余量，当胶条粘贴厚度存在公差、或者座舱表面存在轻微弧度时，腰孔可以补偿仪表轴向的位置偏差，保证表盘正面与支架前端面齐平，不会出现仪表凸出过多或者凹陷进罩壳内的情况。

　　支架下部的轮廓做了异形切边处理，两个向下延伸的支脚避开了仪表板下方常见的拨杆、开关与走线槽，底部的缺口避让开G值表后侧的气管与信号接线插头，不会和线束接头发生干涉。在安装边界的把控上，这款支架的整体包络尺寸完全围绕GT-50仪表的外形展开：罩壳内部空腔深度略大于仪表本体的插入长度，仪表后侧的接线端子完全容纳在罩壳内部，不会顶到座舱安装基面；正面圆形开孔的直径与仪表表盘外圈保持小间隙配合，既可以让仪表顺利装入，又能遮挡住表盘和安装面之间的缝隙，避免光线从缝隙漏入仪表后方。

　　固定方式的选择上，支架背面的贴合面设计为完整的平面，粘贴区域避开了所有开孔与折弯棱边，使用高强度双面胶固定时可以获得足够的粘接面积，即便在飞机机动飞行产生的持续振动、加速度载荷下，也能保持位置稳定；选用3M Commander可移除胶条时，后期拆卸调整仪表位置不会在座舱蒙皮或仪表板表面残留胶痕，非常适合实验类飞机在试飞调试阶段反复调整仪表布局的需求。

　　从结构建模的角度拆解这个零件，它属于典型的薄壳式钣金/3D打印通用安装件，所有折弯棱边都做了小半径过渡，没有尖锐的内角应力集中点；正面的四个安装小孔位置度围绕圆形开孔中心对称分布，和GT-50仪表的原厂安装孔位完全对应；罩壳顶部的大平面作为遮光板的主体，表面没有多余的凸起结构，不会在飞行员视线范围内形成遮挡。在实际改装场景中，这类支架既可以用铝合金板折弯制作，也可以通过FDM或光固化3D打印直接成型，不需要开模，小批量定制成本很低，完美适配通航飞行器小批量、个性化改装的使用需求，同时也能为同类机载仪表的前置贴装安装结构设计提供参考，解决密集仪表板上额外加装指示器时的开孔难、遮光差、拆装不便的常见问题。
