椭圆形压印标识口服药剂片结构造型

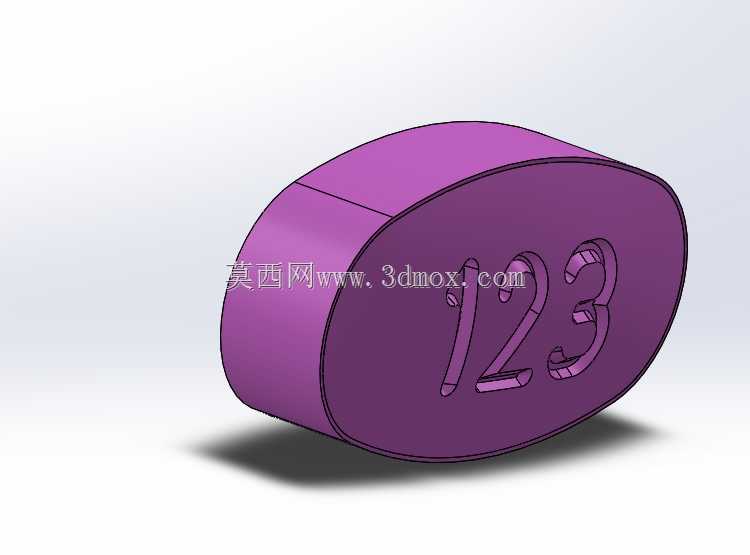

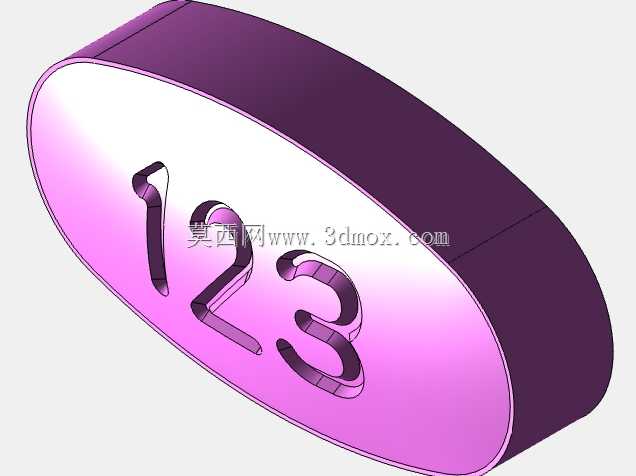

　　该造型围绕口服固体制剂中常见的椭圆形药片展开，主体采用长圆过渡的扁片轮廓，边缘以连续圆角收束，避免尖锐棱线在压制成型、输送和包装过程中产生应力集中。药片上表面设置凹陷式数字压印区域，字符笔画沿片体表面下沉，形成清晰的识别特征；这类结构在实际生产中对应压片模具上的凸字冲头，药粉经充填、预压、主压后，表面即可获得稳定的批号、规格或品牌识别痕迹。

　　从使用场景看，该类片剂广泛出现在口服药品、营养补充剂及功能性食品的生产线中。压印字符不仅服务于患者服药时的规格辨认，也便于分装、泡罩包装、瓶装计数和后续仓储流转中的外观核对。椭圆形相较正圆形片体，在同等投影面积下具有更明确的长轴方向，患者手持和吞服时方向性更好；同时，扁平滑顺的轮廓能够降低泡罩热封时卡料、翻面和叠片的概率。

　　结构处理上，片体四周采用小半径圆弧与上下表面相切连接。该圆角并非单纯外观修饰，它直接影响压片过程中的粉体流动、脱模阻力和边缘密实度。若圆角过小，冲模闭合时物料在边角处难以充分填充，成片后容易出现毛边、缺角或层裂；若圆角过大，则片体辨识度下降，字符可用区域被压缩。模型中将字符凹槽深度控制在浅浮雕范围，笔画底部保留圆角过渡，能够减少冲压应力在字符转角处集中，也能避免凹槽过深造成药粉滞留、清洁困难。

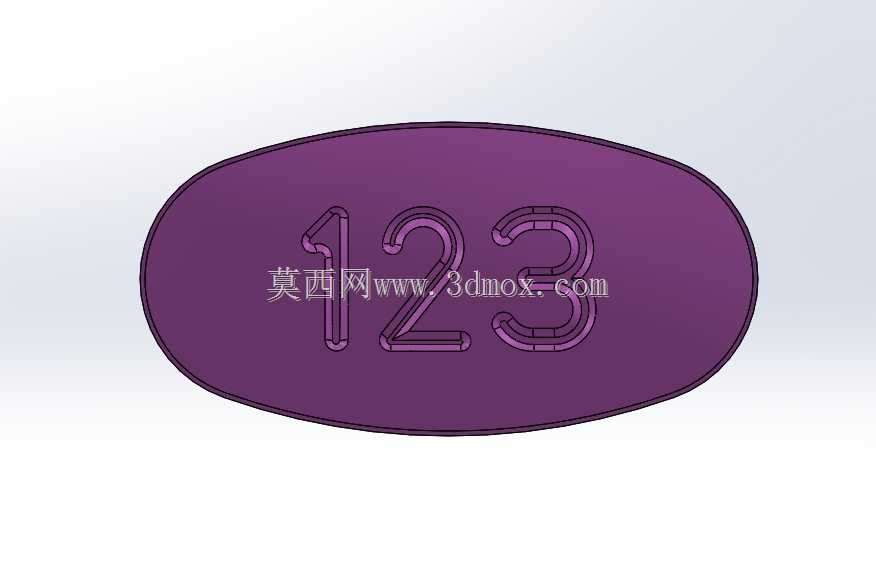

　　外形边界方面，椭圆长轴、短轴和片厚构成主要尺寸约束。长轴决定药片在导向轨道中的通过宽度，短轴影响计数盘孔位和泡罩型腔排布，片厚则与压片机充填深度、冲针行程以及包装材料成型高度相关。在设备适配时，需同时核对理瓶盘、送片轨道、传感器检测窗口和泡罩模孔的最小间隙；字符所在面应与视觉检测工位的光照角度匹配，使凹陷笔画形成稳定阴影，便于外观检测系统识别缺印、断笔和重影。

　　建模思路可先建立椭圆基准轮廓，再按片剂厚度拉伸为基础实体，随后对周圈边线进行等半径或变半径倒圆。字符区域采用草图文字或导入轮廓曲线，通过切除方式生成浅凹槽，并对笔画内侧棱线补充小圆角，使实体更接近真实压制件。上下表面可根据工艺需要设置微凸弧面，而非完全平面；微弧面能够改善压片时物料排气和成片强度，也让药片在包装轨道中接触更平稳。

　　对于结构设计人员而言，该模型的价值不在于复杂装配，而在于把医药小件的成型逻辑、识别需求和包装输送边界统一到一个实体中。检查时应重点关注椭圆轮廓的连续性、字符凹槽与片边的安全距离、圆角是否贯通、片体最薄位置是否满足压制强度，以及整体外形能否顺利通过既定包装线。通过这些约束，可以将外观造型转化为可用于冲模设计、输送轨道校核和视觉检测调试的工程参考。
