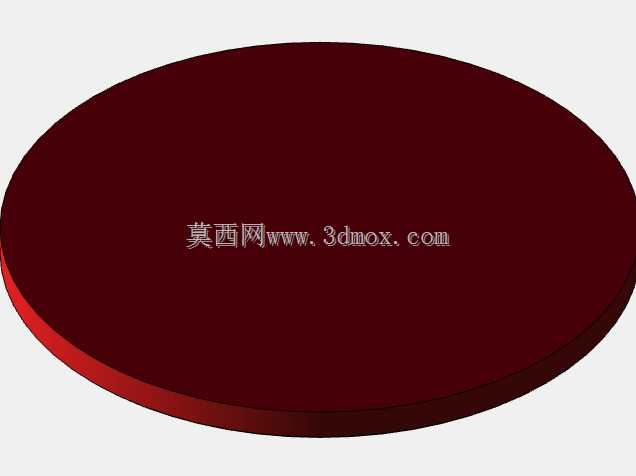

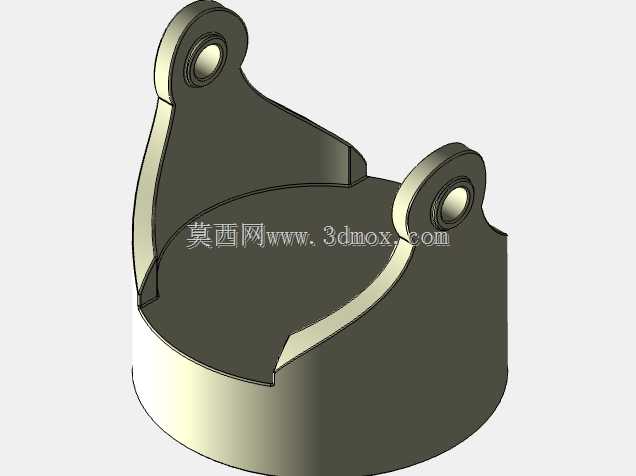

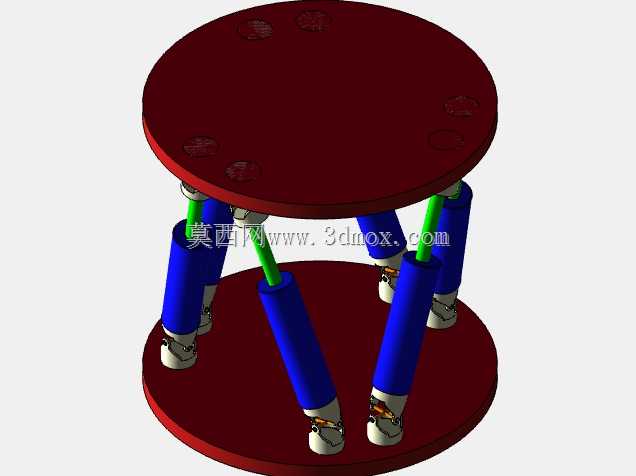

这套并联运动机构采用上下两层圆形承载板作为主体安装基准,板件之间沿周向均布六组电动推杆支链,每根支链两端均通过虎克铰与上下平台连接,支链中部为蓝色直线驱动筒体,两端铰接座预留标准安装孔位,可直接与动、定平台的螺纹孔锁固。整体结构没有外露的走线槽与冗余外罩,所有驱动部件均布置在两板之间的环形空间内,外形轮廓规整,外围没有突出的悬臂构件,在产线工位部署时不会占用额外的侧向操作空间,定平台底部可直接通过地脚螺栓固定在设备基座或混凝土地面上,动平台顶面预留的阵列螺孔可根据搭载需求加装工装夹具、测试工件或者作业执行端。从实际落地场景来看,这类并联平台最先在航空航天的零部件姿态模拟测试中得到应用,比如飞控传感器的振动环境复现、机载设备的多自由度运动工况校验,依靠六条支链的协同伸缩,动平台可以在工作空间内完成沿X、Y、Z三个方向的直线平移,以及绕三个坐标轴的旋转摆动,六个自由度的运动完全解耦控制,不会出现串联机械臂常见的末端误差累积问题。在精密加工领域,它可以作为铣削、磨削工序的微动调姿平台,装夹工件后实时补偿主轴的进给偏差,对于复杂曲面零件的高精度修形作业,调姿分辨率可以达到微米级,远优于普通串联调整台的定位精度。在自动化装配产线中,这类平台常布置在精密插接、光学元件对位工位,当视觉系统检测到工件位姿偏差后,控制系统同步解算六根推杆的伸缩量,驱动动平台完成微小角度与位移的修正,让待装配零件快速对准装配基准,避免硬插接造成的元器件损伤。设计阶段首先要确定的是上下平台的铰点分布圆直径,铰点周向错位布置的角度直接决定了机构的工作空间大小与支链受力状态:如果铰点分布圆过小,平台做大角度侧摆时支链会出现侧向受弯的情况,长期运行会加速铰接轴承的磨损;如果分布圆过大,整机径向尺寸会超出工位安装边界,同时推杆的有效行程利用率会大幅降低。这套结构将上下铰点按两两配对的方式周向均布,每根支链的两端铰点在圆周方向错开固定角度,既保证了动平台在额定负载下各支链受力均匀,也让推杆的伸缩行程全部用于平台的姿态调整,没有无效运动余量。驱动支链选用集成伺服电机的电动缸,缸体内部将旋转运动转化为直线伸缩,推杆两端的虎克铰采用十字轴结构,每个铰接方向都配置密封轴承,既可以补偿平台运动时支链的角度偏转,也能阻挡车间内的粉尘、切削液进入铰接摩擦面,日常维护只需要按周期补充润滑脂即可。上下承载板选用厚钢板整体铣削成型,板面的安装孔位一次装夹加工完成,保证各铰点的位置度公差,避免因孔位偏差导致支链装配后出现憋劲、运行阻力增大的问题。在选型适配时,首先要确认现场的安装空间高度,整机闭合状态下的总高度要小于工位顶部的净空尺寸,动平台抬升到最高位置时不能和上方的机架、加工主轴发生干涉;其次要核算动平台的负载重量,工件与夹具的总重心要尽量落在平台中心轴线上,偏载过大时会导致某几根支链的受力远超额定值,触发过载保护甚至造成推杆变形。平台的运动行程需要结合作业需求校验,比如用于振动测试时要确认各方向的摆动角度、平动位移量覆盖测试标准要求的工况范围,用于装配对位时则要保证调整行程大于视觉检测的最大偏差区间。整套机构的结构刚性远高于同负载等级的串联运动台,六条支链同时承受末端负载,动态响应速度快,在高速往复运动工况下也不会出现明显的振动滞后,非常适合对定位精度、动态响应要求严苛的精密制造与测试场景。建模过程中所有铰接配合面、驱动件的安装接口都按实际装配尺寸绘制,工程师可以直接在模型基础上修改平台直径、推杆行程、铰点位置参数,快速衍生出适配不同负载、不同工作空间的变型方案,不需要从零开始搭建支链与铰接结构,能大幅缩短前期方案设计的周期。
- 全部评论(0)
- 模板大小: 5.82 MB
- 售价:5金币
- 下载次数: 27
- 系统要求: SOLIDWORKS
- 软件分类: 工业机器人
