罗技C270相机铝挤管安装固定支架

　　这套支架结构面向竞赛机器人视觉部署场景开发，核心作用是把罗技C270这类小型USB相机稳定固定在机器人常用的铝挤压管框架上，解决赛场振动、走线干涉和视角快速调整的问题。做机器人整机时，视觉传感器往往不能直接贴在主控板或薄板上：铝挤管框架是队伍搭底盘、升降机构和外围防护最常用的承力骨架，相机需要挂在视野开阔、又不容易被碰撞的位置，因此支架一端要可靠抱住铝管，另一端要贴合相机本体的安装轮廓。

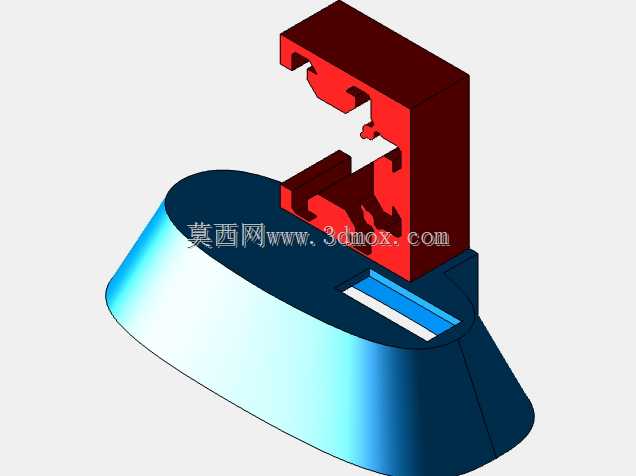

　　从结构上看，模型分成两个功能区域。下部是与铝挤压管配合的基座，外形采用带圆弧过渡的宽底座，接触面沿管材方向延展，避免单点锁紧后支架绕管转动。基座上预留了长槽形安装位，槽的方向与铝管长度方向形成约束关系，装配时可以先让紧固件在槽内小范围滑动，把相机俯仰和前后位置粗略对准，再锁紧固定。这种长孔设计在赛场调试中很实用：视觉识别目标的高度、距离经常随机械臂或 intake 机构改动而变化，不需要重新打孔，就能补偿几十毫米级的位置偏差。基座边缘做了加厚和圆角，既减少3D打印或机加工时的应力集中，也避免竞赛场地中尖锐棱角剐蹭线束。

　　上部为相机夹持与定位结构，采用立式立板加侧向卡口的形式。立板高度把相机镜头抬离铝管表面，使镜头轴线不会被圆管边缘、扎带或相邻横梁遮挡。卡口形状不是简单平板夹，而是根据C270相机背部和底部的折线轮廓做出阶梯避让：凸起块嵌入相机壳体的凹陷位置，侧向开口容纳相机的铰接或线缆区域，红色部分形成半包围约束。这样相机装入后，前后、左右和绕光轴的转动都被限制，剩余自由度靠紧固件压紧消除。相比双面胶、扎带或通用L角件，这种仿形支架不会在机器人加速、碰撞、取放机构动作时让镜头角度缓慢漂移。

　　设计思路上，支架优先保证视场和刚性，再兼顾轻量化与可制造性。相机在FIRST Robotics竞赛中常承担色块识别、目标定位、码带或AprilTag读取等任务，镜头若偏移几度，识别距离和目标中心坐标就会明显变化。因此立板与底座之间不是薄壁直插，而是通过加宽根部、连续过渡和侧向加强块形成近似L形承力截面；夹持区域保留材料包围相机关键受力点，同时在非接触区域挖去多余体积，降低打印翘曲和整机重量。底座的蓝色承托面与红色夹持件分工明确：前者负责把载荷扩散到铝管，后者负责把相机载荷传到基座，装配关系清晰，后期修改相机型号时也只需替换上部仿形部分。

　　安装边界方面，基座底面需要与标准铝挤压管的外表面或配套连接板贴合，长槽宽度按常用紧固件规格预留，锁紧件可从槽孔穿入铝型材滑槽螺母，也可在跨管安装时配合连接板使用。布置时要保证镜头前方没有框架横梁、电机线和气动管路侵入视场，支架底部与铝管之间建议增加薄橡胶垫或防滑垫片，以抑制赛场连续振动带来的微转动。相机线缆从侧向缺口引出后，应沿立板和铝管方向固定，避免线缆被机构拉扯时直接作用在相机USB接头上。

　　实际使用中，这类支架适合安装在机器人前端立柱、升降塔侧面或 intake 横梁上方。低位安装可用于识别场地目标和近距定位，高位安装可获得更稳定的俯视视野。支架的长槽允许沿管轴方向调整，立板卡口保证相机重复装夹后姿态一致；拆机运输时，松开紧固件即可取下相机，重新装回也不需要重新做复杂标定。对结构队员而言，该模型的价值不在于复杂曲面，而在于把相机壳体轮廓、铝型材连接方式、赛场振动约束和调试维护流程整合到一个小零件中，使视觉系统在机器人上具备明确、可重复的机械基准。
