推肘式快速压紧切换夹具结构

　　这套推肘式快速压紧夹具主要面向小中型工件在装配、检测、焊接定位、机加工辅助装夹以及生产线工位上的快速固定需求。它的核心作用不是提供大吨位压制力，而是在频繁取放工件的场景中，用一次手部动作完成压头靠近、下压和锁止，减少螺栓压板、虎钳反复调整所消耗的辅助时间。夹具底座采用平板安装形式，底部预留两个安装孔，可直接固定在工装板、焊接平台、检测台面或专机机架上；安装时需要保证底座贴合面平整，压头运动范围内不能与工件轮廓、定位销、挡块或操作人员手部发生干涉。

　　从机构组成看，模型包含底座、两组连杆、长操作手柄、上压臂、端部压头、铰接销轴以及调节压头。长手柄既是操作件，也是力臂放大部分；操作人员推动手柄时，连杆组越过机构死点附近位置，使压臂保持在压紧状态。该结构的关键在于利用肘节连杆的自锁趋势，当外力撤去后，工件反力不会轻易把压臂顶开，从而形成稳定夹持。压头位于上压臂前端，采用可接触工件表面的圆形端头，适合压在毛坯面、机加工面、焊接组件边缘或工装辅助压块上。若工件表面较软，可在压头位置增加聚氨酯、铜质或尼龙垫块，以避免压痕。

　　实际布置时，应先确认夹紧点高度。该夹具的压臂呈斜向展开状态，压头高度随打开角度变化，适合压紧具有一定高度差的零件，但并不意味着可以无限调节。选型和建模时需要核对压头最低点与工件受压面之间的闭合间隙：间隙过小，工件无法放入；间隙过大，则压头接触不足，夹紧力下降。底座到铰接点的高度、压臂长度和手柄行程共同决定了开口空间。对于薄板件，应配合定位面或支撑块使用，避免压紧时工件翘曲；对于型材、支架、壳体类零件，则可把夹具布置在零件刚性较好的筋位、凸缘或加工边附近。

　　设计思路上，这类夹具强调“快速到位”和“稳定保持”两件事。手柄长度较大，便于人工操作；连杆铰接点集中在底座上部，结构紧凑；压臂与手柄之间通过销轴连接，磨损后可针对销轴和衬套进行更换。三维建模时需要重点表达各铰接轴的同轴关系、连杆在开合过程中的运动包络以及压头与底座安装面的相对位置。若用于自动化线体旁的人工工位，还应在手柄末端留出足够握持空间，并在夹具完全打开时确认手柄不会碰到相邻工位的传感器、气管或防护板。

　　夹紧力的传递路径比较清晰：操作人员施加在手柄上的力经连杆放大后传递到压臂，压臂绕主铰接点形成杠杆作用，最终由端部压头压向工件。工件受到的反力通过定位面、支撑块或工装底板传回底座，再由底座安装孔处的紧固件承受。底座安装孔不宜只作为视觉特征处理，在工程设计中需要根据夹紧力大小校核螺栓规格、孔间距以及底板厚度。若夹具承受振动载荷，例如焊接变位机、振动工装或移动台车，应增加防松垫圈、锁紧螺母或防松螺钉，避免长期振动导致底座移位。

　　在焊接工位中，这类夹具可用于固定钢管、薄板支架、小型机座等零件，压头应尽量避开焊枪路径；在检测工位中，可把工件压靠在V型块、定位销或等高块上，保证测量基准稳定；在装配工位中，它适合压住外壳、盖板或轴类零件，使操作人员双手能够完成螺钉拧紧、卡扣压装或零部件组合。由于压头位于悬臂末端，夹紧点距离主铰接点越远，同等机构力下的有效压紧力越低，因此不要把压头作为长悬臂重载支撑使用。

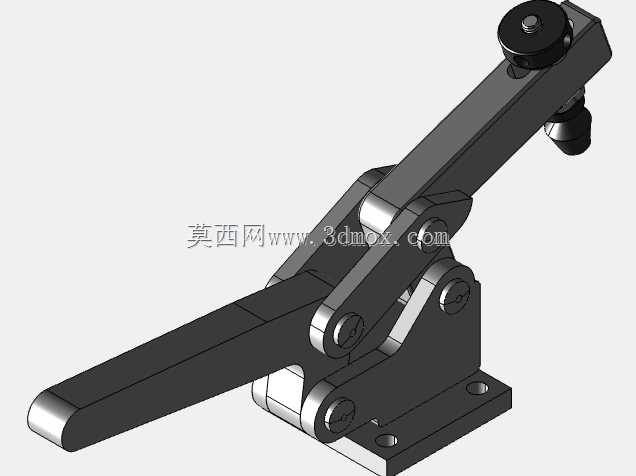

　　模型外形呈现明显的机械肘节特征：底座低矮，铰接中心集中，操作手柄向后下方延伸，压臂向前上方伸展，压头位于高位。整体占用空间可分为固定区域和运动区域两部分，固定区域由底座轮廓和安装孔决定，运动区域则包括手柄扫掠范围、压臂抬起范围以及压头上下位移范围。进行工位三维布局时，不能只按静态外形摆放，应按完全打开和完全闭合两个极限位置检查干涉。尤其在多套夹具并排使用时，手柄之间应保留操作间距，防止相邻夹具同时动作时相互碰撞。

　　从维护角度看，各销轴位置是长期使用中的主要磨损点。夹具需要保持铰接部位清洁，避免焊渣、切屑、打磨粉尘进入连杆间隙。用于机加工附近时，应注意切削液和铝屑堆积；用于焊接场景时，应避免飞溅直接附着在压头接触面上。若压头需要频繁更换，可在结构设计中把端头做成可调螺杆形式，通过螺母锁紧高度，以适应不同批次工件的厚度差异。

　　总体而言，该推肘夹具结构简单、动作直接、装夹效率高，适合作为通用工装标准件或非标设备中的手动压紧单元。工程应用中应围绕工件定位基准、夹紧点刚性、压头高度、底座固定方式和操作空间进行校核，而不是单纯按外观大小选用。把机构运动、受力传递和安装边界同时纳入三维设计，才能使夹具在实际产线中实现快速、可靠、重复的压紧动作。
