滚轮摆杆式行程限位开关三维结构

　　滚轮摆杆式限位开关是自动化生产线、机床、输送设备及各类运动机构中常见的位置反馈元件，主要用于将机械位移转化为电信号，从而限制运动部件的行程、原点回归或终端保护。该三维结构完整呈现了开关本体、顶部驱动头、摆杆、滚轮以及内部安装关系，适合在设备布局阶段进行干涉检查、安装空间校核和触发逻辑确认。

　　从实际使用场景看，这类开关常布置在滑台、气缸、升降机构、输送线挡停工位和防护门附近。运动部件到达预定位置后触碰滚轮，摆杆绕驱动轴偏转，开关内部触点完成换接，控制系统据此停止、反向或切换工序。滚轮接触形式相比直压式触头，对侧向运动更友好，能够减小撞击磨损，并在一定超程范围内保持可靠触发。

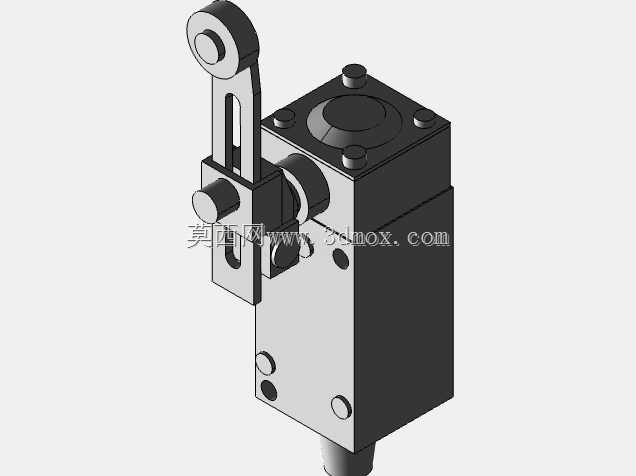

　　模型本体采用近似长方体壳体结构，顶部设置圆形驱动头及固定螺钉，侧面预留安装孔位，底部和侧部的孔系用于将开关固定在支架或设备面板上。摆杆部分为长条形金属构件，上端装有可转动滚轮，下端与驱动头连接；杆身开设长槽，便于调整滚轮伸出长度和触发位置。该结构在建模时需要重点保证摆杆回转中心、滚轮外径、驱动头轴线以及壳体安装面之间的相对关系，否则在装配体中容易出现运动件与摆杆接触点偏差。

　　外形尺寸与安装边界方面，壳体高度、宽度和深度决定了其在紧凑设备中的占位；顶部摆杆处于竖直状态时占用高度最大，摆杆被压下后高度降低，但侧向投影会发生变化。布置时不能只按静态外形留空，还应考虑摆杆从初始位置到动作位置的扫掠范围，以及运动部件经过时的接近方向。若触发方向与摆杆回转平面不一致，会产生侧向扭力，长期运行可能造成驱动轴卡滞或壳体松动。

　　设计思路上，该类元件强调“机械动作可靠、安装调整方便、触点换接明确”。壳体上的沉头螺钉用于封装内部触点机构，顶部驱动头承受摆杆传递的力矩，侧面圆形轴套区域体现了外部动作输入与内部触点模块之间的分界。滚轮采用圆柱轮廓，适合与平面挡块、凸轮板或设备边缘接触；摆杆长槽则提供了现场调节余量，使同一开关能够适应不同行程边界。

　　在三维工程应用中，导入该模型后应先确认安装基面与设备框架的贴合关系，再建立摆杆旋转运动的简化表达。用于选型时，可将运动部件的极限位置、安全超程和维护拆卸空间一并纳入检查：触发点前应保留足够减速距离，触发后仍需允许少量过行程；开关周围应留出接线、螺钉紧固和更换维护空间。若多台开关并排布置，还要避免相邻摆杆被同一运动件误触。

　　结构建模细节上，壳体棱边、固定孔、驱动头台阶、滚轮内孔和摆杆槽口均需保持清晰。滚轮与摆杆之间应体现同轴装配关系，摆杆与驱动头之间应保留回转自由度；壳体上的安装孔位置直接影响互换性，不能仅凭外观比例绘制。对于设备设计人员而言，这类模型的价值不在于单个零件的复杂程度，而在于它能够准确表达动作边界、安装方式和与周边机构的空间耦合，从而在设计阶段减少现场返工和误触发风险。
