Nema34步进电机直角安装支撑座

　　这套支撑件主要面向Nema34规格步进电机在桌面设备、小型数控机构、传动试验台以及自动化辅机中的直角固定需求。现场使用时，电机轴线往往需要与安装底板保持垂直，若直接采用零散垫块或临时折弯件，长期运行后容易出现电机偏摆、带轮错位、同步带张力波动等问题。该支架把电机安装面、底部固定面和三角加强区域整合为一体，使电机输出轴方向、底板连接方向和受力传递路径都比较明确，适合在空间紧凑但又要求拆装方便的机构中使用。

　　从结构形式看，支架采用L型承载布局，竖直板负责承接电机法兰，水平底板负责与设备台面或型材框架连接。竖直板中央开设大直径圆孔，用于避让电机输出轴、联轴器或带轮周边空间；孔周分布的多个小孔对应Nema34电机法兰安装位置，能够通过螺钉从支架外侧固定电机，也便于在装配时观察电机端面是否贴合。底板上设置长圆形调节槽，而不是完全固定的圆孔，这样在同步带传动、链条传动或需要微调中心距的场合，可以沿槽方向调整电机位置，使皮带张紧或齿轮啮合间隙更容易控制。

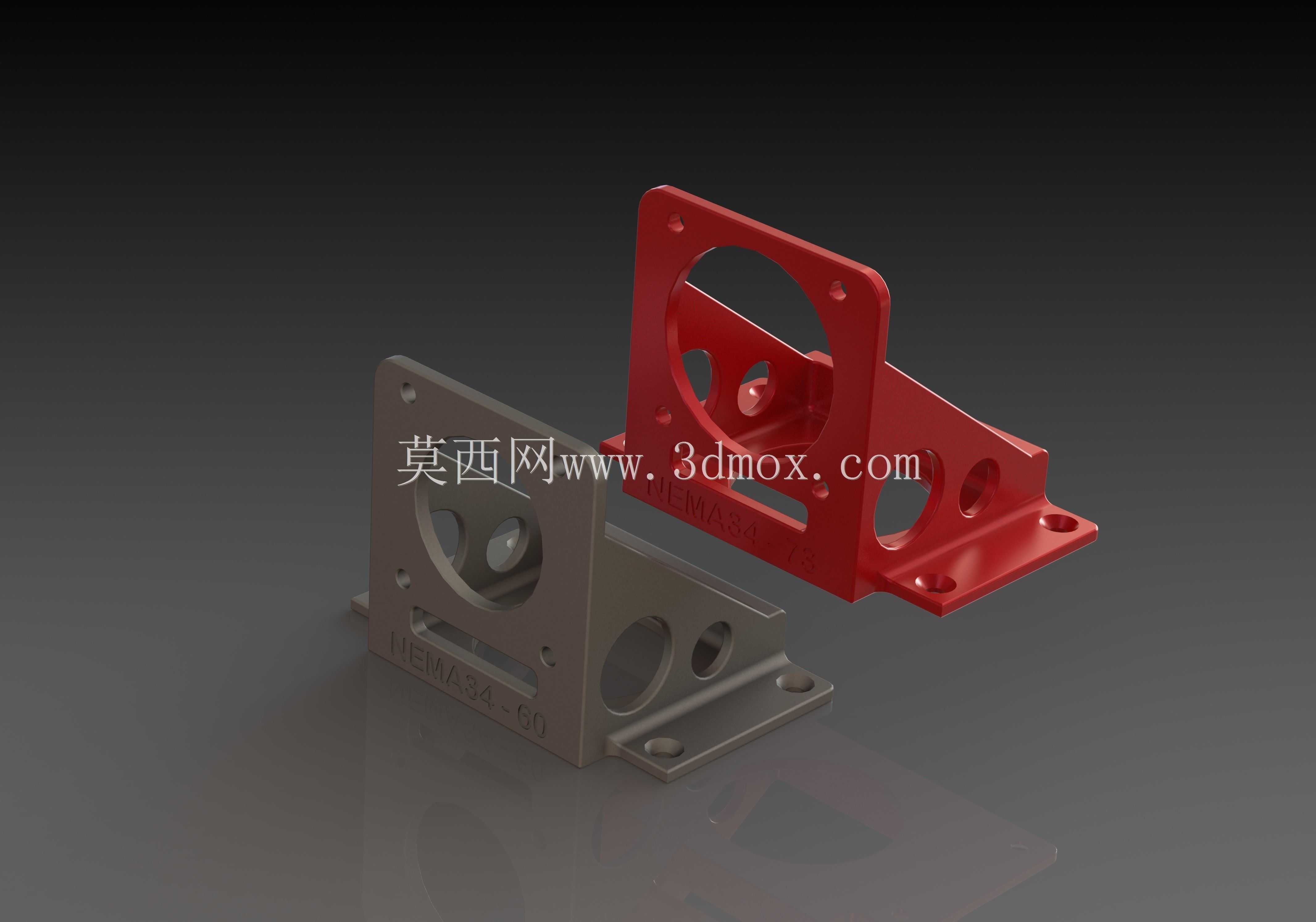

　　两款支架的区别集中在底部长度与安装边界上。较短款底板占用面积更小，适合安装台面狭窄、电机靠近立板或设备侧壁的位置；较长款底板向后延伸更多，支撑跨距更大，在电机加减速频繁、带轮负载较大或机架本身刚性一般时，能够降低支架根部的弯矩影响。竖直支撑面与底板之间保留三角形加强筋，筋板上开设减重孔，既减少材料占用，也避免整块侧板形成大面积封闭结构。对于采用钣金折弯、激光切割后焊接或3D打印验证的制作方式，这些开孔和折边都能在保证刚度的同时减轻重量。

　　设计思路上，模型没有把支架做成单纯的平板折弯件，而是在受力最大的转角处增加侧向加强，并让底板螺钉槽、电机法兰孔和加强筋形成连续传力路径。电机工作时产生的扭矩先通过法兰螺钉传到竖板，再由竖板和三角筋分散到底板，最后经底板槽孔传递到设备框架。相比单薄的角码，这种结构能更好抵抗电机启停时的反作用力；相比整体铸造支座，它的外形更开放，加工和改型成本更低，也方便在样机阶段快速验证安装高度和轴系位置。

　　安装边界需要重点关注电机法兰厚度、输出轴伸出长度以及底板下方紧固件空间。竖板中央圆孔应大于电机输出轴及旋转件外径，防止轴端、联轴器或锁紧螺钉在运动中与支架干涉。周向安装孔的位置要与Nema34法兰孔距一致，装配时电机端面应平贴竖板，避免因垫片不均造成电机轴线倾斜。底板长槽的宽度按常用紧固件规格确定，槽端到板边保留足够承压距离；当设备振动较大时，可在槽孔下方增加平垫圈或焊接螺母，以减少螺钉松动。

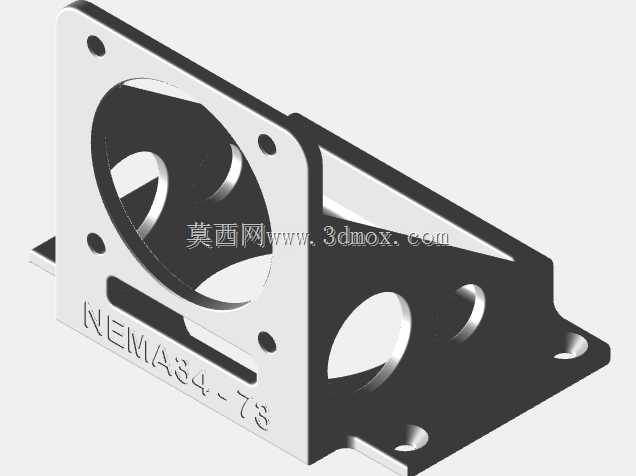

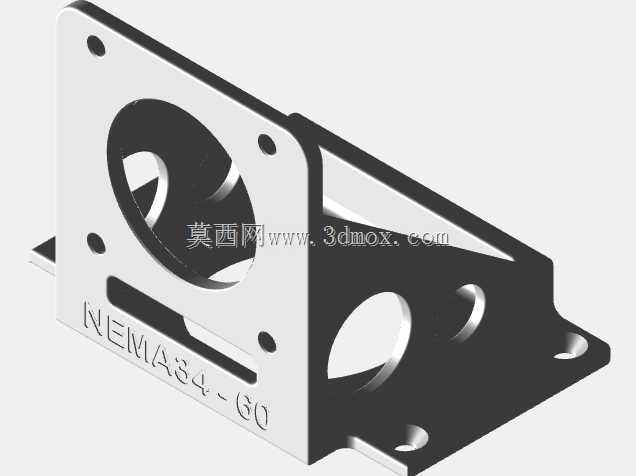

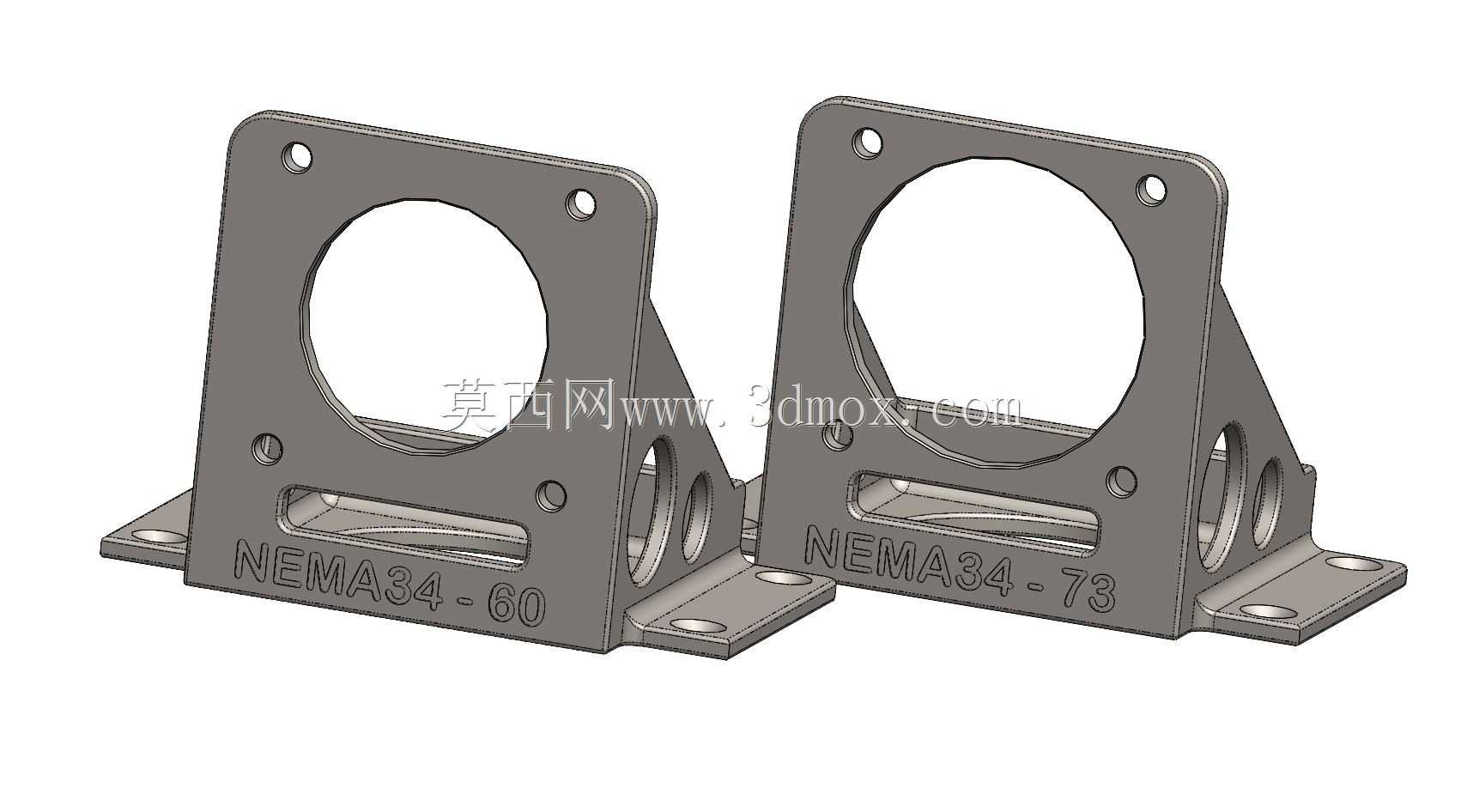

　　在实际选型中，如果电机只驱动轻载同步轮，且安装面板本身较厚，较短支架即可满足；若电机用于铣削进给、较重输送轴或高速往复机构，优先选择底板更长、加强筋包覆范围更大的版本。支架高度还应与执行件中心高匹配，模型上标注的NEMA34-60与NEMA34-73可作为不同安装尺寸区间的识别依据，工程师在套用前应结合电机本体长度、轴端连接件直径和台面螺孔位置复核。三维建模时，可将支架作为电机总成的定位基准，先约束底板贴合面，再校验电机轴与导轨、丝杠或带轮的同轴关系，从而在设计阶段提前发现装配干涉和维护空间不足的问题。
