PPR管道卡扣式固定抱箍结构设计

　　在民用建筑给排水、家装冷热水管路布设以及小型工业流体输送系统里，管道沿墙、沿支架排布后的定位一直是现场施工中容易被忽视却直接影响后期运维的环节。这款卡扣式管箍的建模初衷，正是针对外径32mm规格PPR热熔管路的明装固定需求，替代传统铁丝绑扎、金属管卡硬接触的粗放做法，让管路在长期通水、温度循环波动下仍能保持稳定的限位状态。

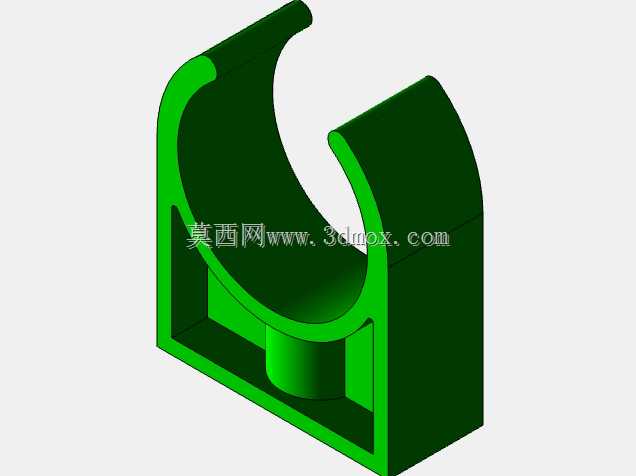

　　从实际使用场景倒推结构，是这类小配件建模时最容易出问题的地方。不少初学者画管卡只照着管子外径画一个半圆弧，装到现场才发现卡不紧、或者硬塞进去后把PPR管壁压出白痕。这个模型的核心是一个开口朝上的C形抱持腔，圆弧内径按PPR管外径配合留出合理间隙——既不能零间隙过盈导致装配时卡扣根部应力集中开裂，也不能间隙过大让管子在卡内轴向窜动、径向晃动。C形开口两侧做了向外微张的导入唇边，管子从上往下压入时，唇边先接触管壁并顺势把开口撑开，越过管径最大点后卡扣回弹，把管子锁在腔内，整个过程单手按压即可完成，不需要额外紧固件，这正是水暖工在吊顶内、管井狭窄空间里最看重的操作便利性。

　　底座部分的设计同样体现了安装边界的考量。模型底部是一块带加强筋的平板基座，基座与C形抱箍侧壁之间用三角筋和中空箱形结构过渡，而非简单的实心堆料。这样处理有两个工程目的：一是这类管箍多为注塑成型，实心厚壁会带来缩水、凹陷和冷却周期拉长，中空加筋在保证夹持刚性的同时让壁厚尽量均匀；二是基座底面要贴合墙面或轻钢龙骨、管卡支架的安装面，平板提供了稳定的贴合基准，现场可以通过基座上的安装孔用膨胀管螺丝或自攻钉固定，筋板则抵抗管子充水后产生的侧向弯矩，避免长期受力下基座从墙面翘起。

　　尺寸链上需要重点核对的是几个配合边界。抱持圆弧的中心高度决定了管子装好后管底与墙面的净距，这个距离要留出PPR管热熔伸缩的余量，也要避开墙面不平、防水层凸起等现场误差；开口宽度则要小于管径，形成有效的防脱倒扣，同时开口处的壁厚要兼顾弹性变形量——太薄卡入轻松但夹持力不足、容易被水锤震动震脱，太厚则需要很大的按压力，工人现场装几百个卡子时劳动强度骤增。模型中抱箍外侧的弧形轮廓与内壁圆弧基本等距，正是为了保证这一圈侧壁在胀开时变形均匀，应力分散到整个C形环而不是集中在开口根部。

　　功能特性上，这种塑料卡扣管箍与金属管卡相比，最直接的优势是与PPR管材材质相容、不产生电化学腐蚀，接触面上也不会因为硬金属棱角划伤管壁；塑料本身的微量弹性还能吸收管路中的轻微振动和水锤冲击，对冷热水交替引起的热胀冷缩也有一定的顺应能力。在成排管路布设时，每隔规定间距布置一个这种管卡，就能把管道的直线度约束住，防止管路通水后因自重产生挠度、在接头位置形成附加应力，这对热熔接头的长期密封可靠性尤为关键。

　　建模过程中，圆弧面与导入唇边、加强筋与基座之间的过渡圆角都需要仔细处理，这些圆角对应模具上的圆角，也对应实际零件受力时的应力释放路径；拔模方向统一沿开口上下方向，保证注塑件能够顺利脱模。整体结构虽然小巧，但把配合间隙、弹性卡扣、安装基准、成型工艺这几条线索串起来，就能得到一个现场真正好用、装得上、卡得牢的管道固定件，而不是停留在外观相似的几何外壳。
