双横臂独立悬架四轮小车结构设计

　　这套四轮小车结构围绕双横臂独立悬架展开，重点不在车身覆盖件的造型，而在轮边跳动、导向约束、减震布置和底盘安装关系的完整表达。四个车轮均采用上下横臂导向，轮边通过转向节类零件与横臂外端铰接，减震器斜向布置在车架与下摆臂附近，形成能够吸收路面冲击的弹性支撑。与整体桥相比，这种结构在单侧车轮遇到凸起或坑洼时，可让该轮相对车身独立上下运动，减少对另一侧车轮姿态的直接牵连，适合用于小型实验平台、教学演示车、轻型代步底盘以及悬架原理验证。

　　从实际用途看，该模型更偏向机械结构方案验证，而非单纯外观件展示。双横臂悬架的核心价值在于导向参数可控：上下横臂的长度、铰接点位置、外端球铰或销轴中心、减震器安装角度，都会影响车轮跳动过程中的外倾角、前束变化和轮距变化。设计时需要把硬点坐标先在三维环境中反复调整，再检查悬架压缩、伸张两个极限位置下杆件是否干涉、减震器行程是否足够、弹簧阻尼器是否处于合理受力方向。模型中将横臂、轮边支架、车轮和减震器均独立表达，便于设计者观察运动传递路径，也便于后续改成不同轮距、不同离地间隙或不同载荷等级的方案。

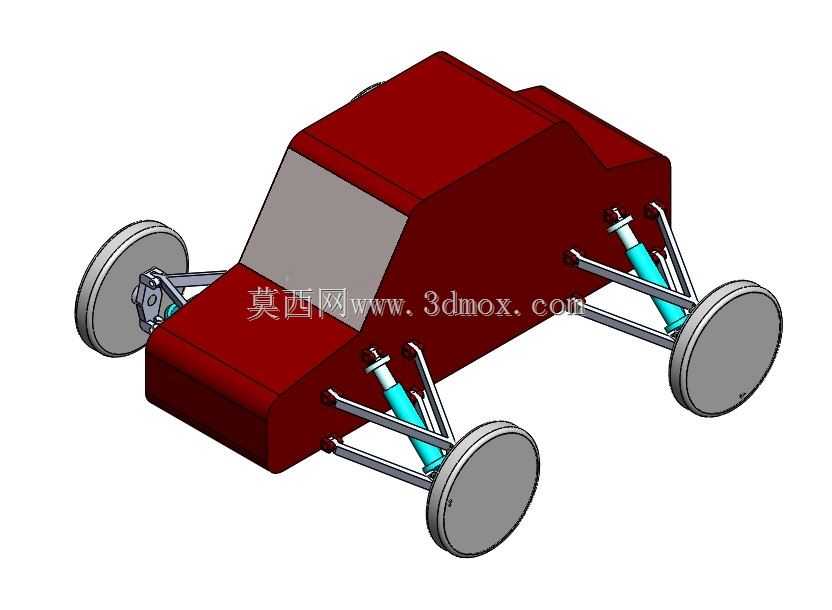

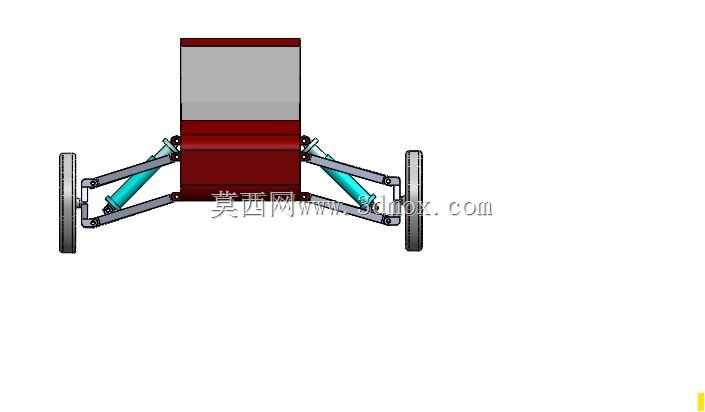

　　结构布置上，车身主体采用简化块体表达乘员或承载区域，前舱位置以斜面过渡，底盘下方留出悬架安装空间。四个车轮外露，横臂从车身侧下方向外延伸至轮心附近，这种布置能让悬架杆件在视觉和工程逻辑上都清晰可见。减震器没有采用垂直直立方式，而是沿车轮跳动方向附近倾斜安装，这样可以在有限车身空间内获得更合适的安装点，并降低杆件与车身侧壁发生碰撞的风险。对于轻型小车而言，减震器下端若连接下摆臂，上端连接车身加强区，需要重点确认安装座局部刚度，否则受力后容易出现支架变形或铰接点撕裂。

　　轮边部分包含车轮、轮毂、转向节或轮边支撑件，以及横臂连接销轴。虽然该方案外观上没有复杂转向连杆，但双横臂本身已经构成平面或空间导向机构。若后续需要加入转向功能，可在轮边支架上增加转向拉杆接口，并在前轮横臂外端采用球铰结构，使车轮在跳动之外还能绕主销轴线转动。若作为固定方向的滑行或牵引小车，则可简化为销轴铰接，重点保证车轮转动和悬架跳动。此类扩展在三维建模阶段应预留安装孔位和拉杆运动空间，避免后期加装时与减震器、横臂发生位置冲突。

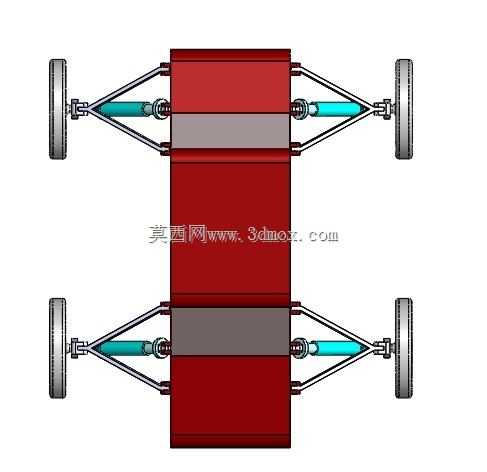

　　尺寸与安装边界方面，轮距由横臂外伸长度和车轮宽度共同决定，轴距则取决于前后悬架安装点在车身上的分布。设计时不能只看静止状态，应按车轮上跳、下落和侧倾工况检查包络空间。车轮上跳时，轮胎内侧与车身下沿、横臂与减震器筒身、铰接螺栓与轮毂之间都要保留间隙；车轮下落至极限伸张位置时，减震器不能被拉脱，横臂铰接点也不能出现异常角度。车身底板需要为悬架摇臂留出开口或凹陷区域，若底板过低，即使静态间隙充足，动态压缩时也可能产生磕碰。

　　从制造和装配角度看，双横臂杆件适合采用钣金冲压、焊接臂、机加工臂或型材焊接方式制作，轻型样机也可使用激光切割板件拼焊。铰接点可采用衬套、螺栓加自润滑轴承或球头关节，具体取决于对摩擦、噪声和维护周期的要求。车轮与轮边支架之间需保留旋转自由度，轴承或轴套的选型要与整车重量、冲击载荷和最高速度匹配。减震器的行程、弹簧刚度和安装倾角不能孤立确定，应与横臂杠杆比一起校核，否则同样的减震器装在不同硬点上，实际驾乘感受会有明显差异。

　　在建模表达上，该作品把复杂车身曲面弱化，突出底盘行走系统的机械关系，适合用于悬架运动学分析前的概念校核。设计者可在此基础上补充转向系统、制动盘、驱动电机、传动半轴和车身安装梁，也可通过运动仿真测量轮心轨迹、减震器压缩量和杆件夹角变化。对于教学场景，它能直观展示独立悬架为什么需要多根导向杆，以及弹性元件如何在导向机构约束下工作；对于轻型车辆开发，它则提供了一个从硬点布置、轮边结构到整车边界检查的完整参考框架。
