三轮车后轮螺旋弹簧液压减震器

　　该减震器总成面向自主三轮车后轮悬挂场景开发，同时也常见于山地自行车、卧式躺车等需要兼顾承载与缓冲的小型行走机构。整套结构围绕DNM DV-22悬架形式完成完整组装，核心承担车轮与车架之间的垂向冲击吸收、振动衰减以及姿态约束功能。

　　从实际装车边界看，减震器两端安装点间距按165mm布置，这一尺寸直接决定了后平叉与车架铰接点之间的悬挂几何关系。建模时需要把安装点中心距、摆臂转动轨迹和弹簧压缩行程放在同一运动校核中，避免车轮上下跳动时出现减震器顶死、拉伸超限或与周边管件干涉。有效行程设定为35mm，属于短行程、高频小幅振动取向，适合铺装路面和轻度非铺装路面使用。

　　两端连接采用销接结构，分别配置28mm与40mm销钉，销孔、衬套、锁紧件和端部叉耳均按可编辑装配关系处理。工程建模中，销钉直径不是孤立尺寸，它与端部耳环宽度、衬套压装长度、车架吊耳厚度以及螺母防松空间共同构成安装边界。若后续将该模型移植到不同车型，优先校核的就是销孔同轴度、开口宽度和端部摆动角度，因为这些参数会直接影响装车可行性。

　　外部采用450lbs弹簧，弹簧刚度偏承载型，能够在三轮车后轮承载人员或货物时提供足够支撑力，减少悬架过度下沉。弹簧围绕阻尼筒同轴布置，上端通过弹簧座与预压调节环定位，下端落在筒身下部支撑盘上。调节环采用多齿阶梯结构，旋转后可改变弹簧预紧量，从而调整车辆初始高度和悬架软硬。该结构在三维建模中需要重点表达螺纹段、调节齿、弹簧端面贴合关系以及弹簧圈与筒身之间的径向间隙。

　　阻尼筒内部承担液压吸能作用，外部可见活塞杆、油封区域、筒身和下连接头。车轮受到冲击时，弹簧先储存能量，阻尼筒再通过油液节流把振动能量转化为热能耗散，避免车辆出现连续弹跳。上部接头采用带孔耳环结构，便于与车架铰接；下部接头与后平叉或车轮支架连接，形成完整传力路径。端部接头外形包含圆弧过渡、加强块和销孔凸台，这些细节既反映铸造或机加工件的受力逻辑，也为后续工程图拆件提供依据。

　　设计思路上，该模型没有把减震器当作单一圆柱零件处理，而是把弹簧、阻尼筒、上下耳环、预压环、销钉、衬套和锁紧件按真实装配层级搭建。螺旋弹簧通过连续变径圈体表达，端部并圈和磨平趋势需要与弹簧座贴合；筒身外部的阶梯圆柱、防尘段、螺纹调节区和下接头都保留了装配参考。对于结构设计人员，这种完整总成可用于后悬架运动分析、安装空间校核、弹簧选型对比以及吊耳强度复核；对于三维建模从业者，则可参考其同轴类零件装配、螺旋件建模和铰接机构表达方法。

　　在整车布置中，减震器通常接近竖直或略带倾角安装。倾角会改变垂向刚度换算结果，也会影响弹簧实际受力，因此不能只按自由状态下的弹簧刚度判断舒适性。三轮车后轮载荷变化较大，若弹簧预压过弱，满载时悬架容易过早触底；若预压过强，则小幅振动过滤变差。450lbs弹簧与35mm行程的组合，体现的是承载稳定性优先、同时保留一定缓冲余量的调校方向。

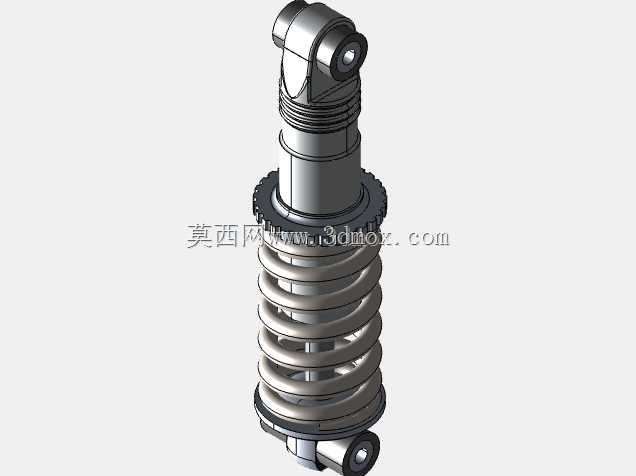

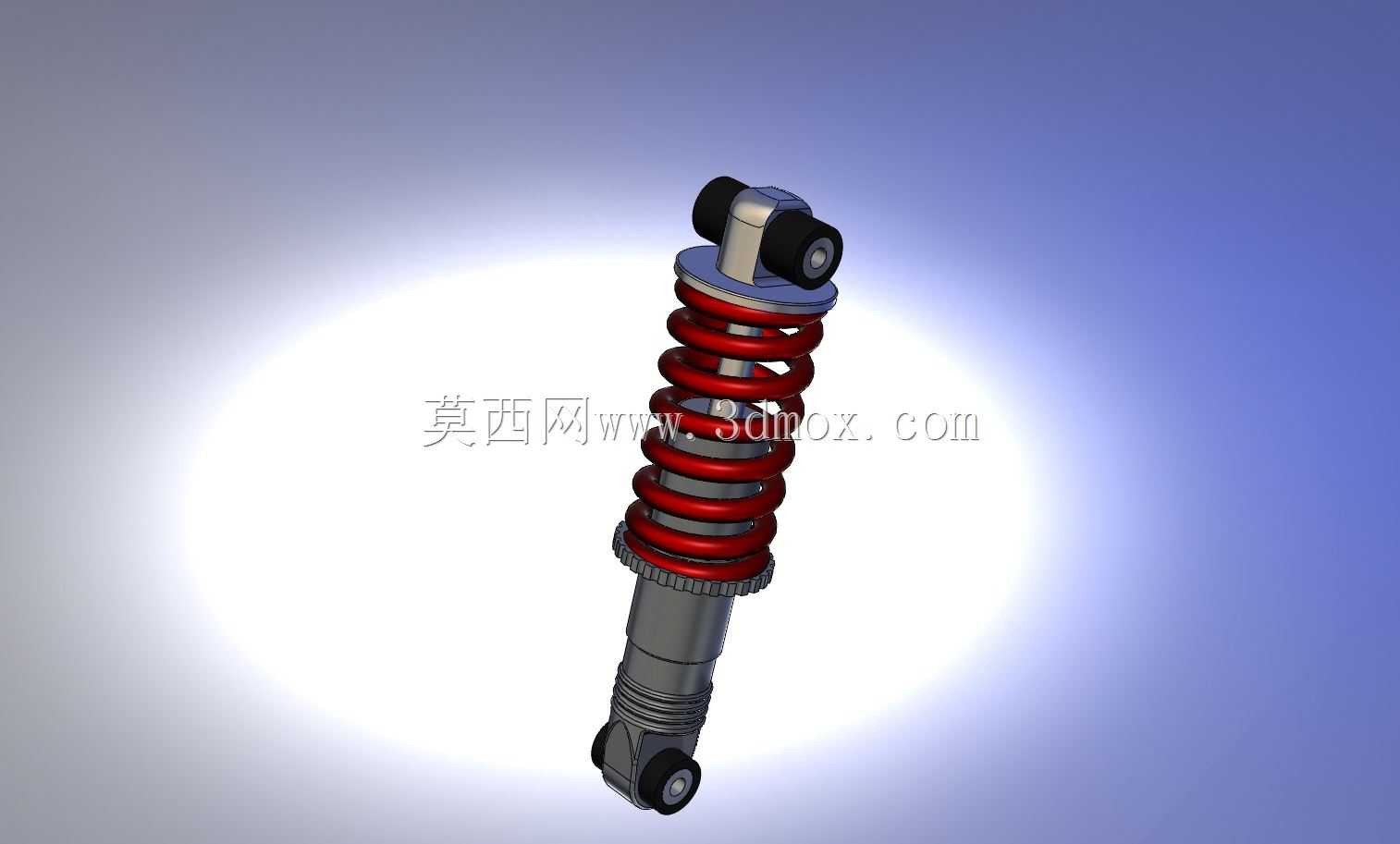

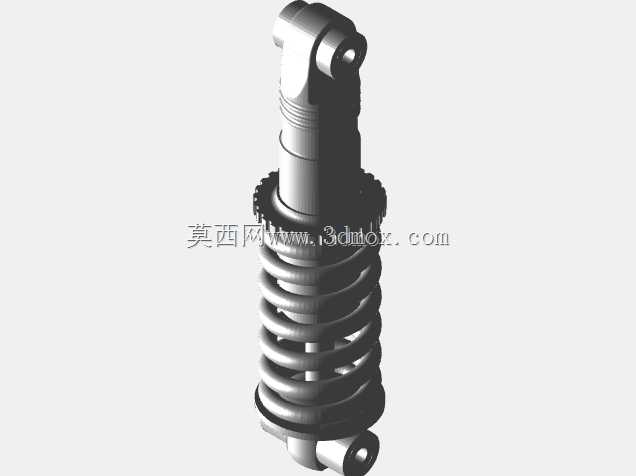

　　外形方面，总成上段为铰接耳环与阻尼活塞杆区域，中段为裸露螺旋弹簧，下段为筒身和下连接头，整体细长且同轴。弹簧外径、筒身直径、端部耳环宽度构成三个主要包络尺寸，在车架管、挡泥板、链条或传动件附近布置时必须预留运动间隙。尤其在后轮上下跳动过程中，减震器会绕两端销钉小幅转动，弹簧外圆也可能随载荷产生轻微偏摆，因此周边零件不能按静态最大轮廓简单贴边设计。

　　从维护和制造角度看，销钉连接使拆装相对方便，预压调节环允许在不更换弹簧的情况下进行基础调校，弹簧座与筒身的分段结构也有利于零件替换。模型中各部件边界清晰，适合进一步拆解为工程图、生成装配明细，或作为小型车辆后悬架设计的参考原型。
