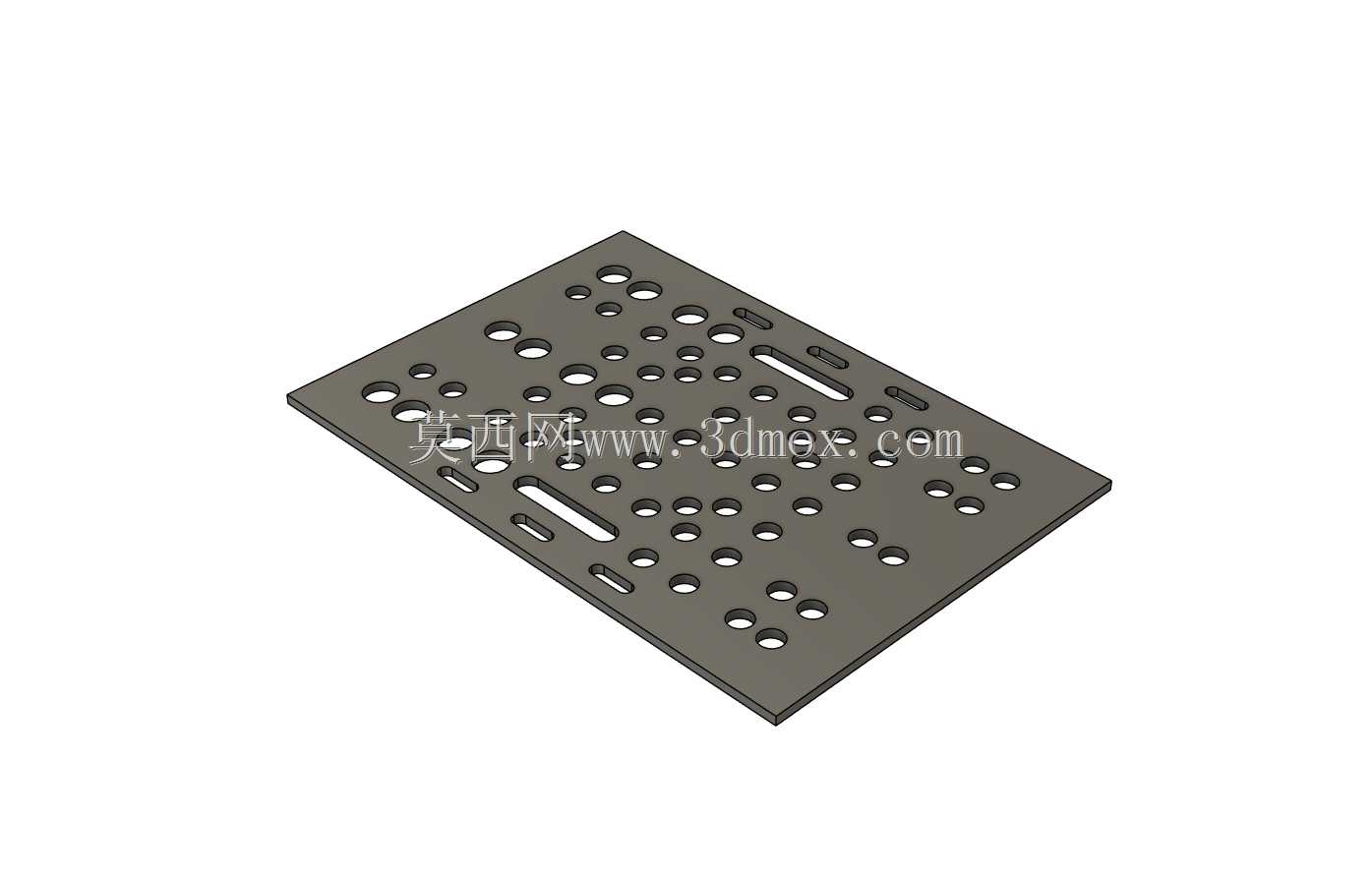

可调宽度V槽型材多孔龙门安装板

　　在非标自动化台架、小型实验机架以及桌面式设备改造项目里，型材与功能板之间的连接往往最耗时间。常规做法是单独加工一块转接板，再根据现场型材宽度、孔位和安装方向反复配钻，既拖慢装配进度，也不利于后期改型。这块龙门板正是围绕V形槽型材的装配特点展开，把常见的20mm到80mm宽度区间整合到同一块平板上，使一块板就能覆盖多种跨距需求。

　　从实际使用场景看，它可以承担龙门横梁与立板之间的过渡连接，也可以作为电机、传感器、阀岛、走线槽、小型拖链支架的附着基面。设备调试阶段，工位布局经常需要左右平移或上下微调，若采用固定孔板，每次改动都可能重新打孔；而板面上密集分布的圆孔与长圆槽，给紧固件留下了充分调节余量，装配人员不必在现场反复划线，就能完成位置修正。

　　板面孔系并不是随意排布。圆孔主要用于确定标准安装点，适合螺栓直接锁紧；长圆槽则承担方向补偿，允许沿槽长方向进行小范围滑移。两类孔位交错布置后，既能满足V形槽轮、滑块、压紧件等标准轮廓件的安装，也能兼容不同厂家型材在端面孔距上的细微差异。对于需要频繁切换工装的生产线，这种孔系设计可以减少专用垫板数量，让同一套机架在不同产品夹具之间快速转换。

　　设计思路上，平板采用薄板式承载结构，重点不在承受大弯矩，而在提供稳定、平整、可重复利用的安装基准。板边轮廓保持规整，便于与型材端面或相邻板件贴合；孔位避开主要受力边线，防止锁紧后局部应力集中。安装时，V槽轮或配套紧固件可沿V形槽方向定位，板件通过螺栓压紧在型材指定位置，形成类似龙门框架的横向连接关系。当型材宽度在20mm至80mm之间变化时，可选择对应区域的孔组完成固定，不必更换整块连接板。

　　外形边界方面，板件以矩形平板为基础，厚度方向保持均匀，适合采用激光切割、水切割或数控冲孔方式加工。长宽尺寸围绕常见小型龙门架的跨接需求设定，既能够覆盖双根型材之间的连接面，又不会因外伸过多而影响周边运动部件。板面预留的不同孔径，可对应M规格紧固件、定位销以及轻型附件安装；长槽的宽度与端部圆弧相匹配，避免螺栓头部卡滞，也提高了手工调节时的顺滑程度。

　　在设备用途上，它并不局限于某一种单机。自动化分拣台、检测工装、3D打印机架、点胶设备、教学实验平台以及轻型输送线的侧向支架，都可以利用这类板件完成模块化搭建。尤其在样机开发阶段，机械工程师往往需要不断验证气缸、相机、导轨和限位开关的相对位置，多孔龙门板能够把“先固定、再微调、后锁紧”的流程压缩到很短时间内完成。

　　从结构建模角度看，该件的特征清晰，适合作为参数化孔板练习案例：平板基体、阵列圆孔、方向化长槽、边距控制和孔组分区都可以通过草图约束与特征阵列实现。建模时需要重点控制孔中心到板边的安全距离、长槽端部圆弧半径以及不同孔区之间的间距，保证加工后螺栓有足够扳手空间。若用于受力较大的场合，还可在板背增加衬套或加强折边，但在轻型V槽型材系统中，平板本身已能满足多数定位与支撑要求。

　　整体而言，这块安装板的价值在于把零散配钻工作转化为标准化孔位选择，通过宽范围兼容、多孔位调节和规整安装边界，提升V槽型材机架在装配、改造和复用阶段的效率。
