带挂钩扭转复位弹簧精密结构设计

　　这款带双端挂钩的圆柱螺旋扭转弹簧，是交流稳压调节机构里承担复位、限位与扭矩缓冲的核心弹性零件，整体采用等螺距圆柱螺旋主体搭配两端异形弯折挂钩的结构形式，弹簧主体公称线径6毫米，螺旋段轴向长度22.8毫米，建模时完整还原了簧丝的连续弯折轨迹、螺旋升角以及两端挂钩的空间朝向，没有简化挂钩处的弯曲圆角与过渡段，能直接用于整机的机构运动干涉校验与装配模拟。

　　从实际设备的使用场景来看，这类弹簧常布置在调压器的碳刷摆动臂、触点开合支架或者调压旋钮的回位转轴处，一端挂钩卡入机架预设的定位卡槽，另一端挂钩挂靠在运动摆臂的销柱上，当摆臂受外力驱动完成调压动作、绕转轴转过设定角度时，螺旋段会被同步扭转产生弹性变形，储存的弹性势能会在外部驱动力撤去后带动摆臂精准回到初始零位，避免调压机构停留在半行程位置导致输出电压偏移；在设备遭遇突发振动或者调压行程超限时，弹簧的弹性变形还能吸收冲击载荷，避免硬碰撞造成摆臂变形、碳刷碎裂或者触点烧蚀。

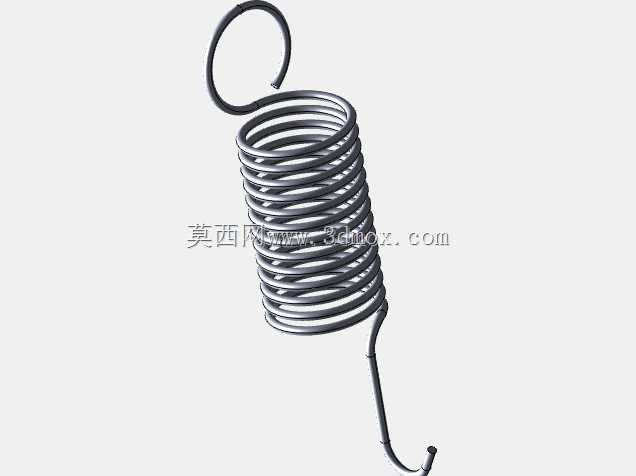

　　设计这类扭转弹簧时，首先要匹配安装空间的边界约束：螺旋段的内径要比配套转轴的外径留出0.5到1毫米的同轴间隙，既不能间隙过大导致弹簧扭转时出现径向晃荡、挂钩脱出卡槽，也不能间隙过小造成簧丝内壁与转轴表面发生干摩擦，长期磨损后出现线径减薄、扭矩衰减。螺旋段的外径要对照机架上预留的弹簧容纳腔尺寸校验，弹簧受扭时外径会出现微量胀大，建模时已经预留了对应的膨胀余量，避免满行程扭转时簧圈外壁剐蹭腔体内壁。两端挂钩的弯折长度、开口朝向与钩头圆角是建模的重点，图中上端挂钩做成整圆环形挂耳，适合套入固定销实现全周限位，下端挂钩做成直角弯折加末端小弯钩的形式，能够快速卡入摆臂的条形槽内，装配时不需要额外紧固件，徒手即可完成挂装，后期维护更换也无需拆解整个转轴组件。

　　簧丝的螺旋圈数经过匹配扭矩需求设定，有效工作圈数全部参与扭转变形，两端与挂钩衔接的过渡圈做了并紧处理，减少扭转时的圈间摩擦损耗，让弹簧的输出扭矩随转角变化保持线性区间，避免出现力矩突变导致调压手柄操作手感卡顿。挂钩的弯折处全部采用圆角过渡，没有尖锐直角，从工艺角度规避了冷弯折时内侧应力集中产生微裂纹的隐患，实际加工时该部位也是探伤检测的重点区域，三维模型里还原的圆角半径可以直接导出折弯工序的工艺参数，不需要二次补画过渡特征。

　　在整机布局阶段，这款弹簧的三维模型可以直接调入调压器的装配体中，模拟摆臂从零位到最大调压行程的全角度运动，校验两端挂钩在整个摆动过程中是否会与周边的接线端子、碳刷架、调压线圈发生空间干涉，同时可以根据挂钩的实际受力方向调整挂耳的初始角度，让弹簧在自由状态下就带有一定的预扭转角，保证机构静止时挂钩始终贴紧定位面，不会出现松脱异响。相较于普通拉伸弹簧，扭转弹簧的安装方向沿转轴轴线布置，占用的径向空间更小，非常适合交流稳压器这类内部元件排布紧凑、轴向预留空间充足而径向空间紧张的电控设备，弹性力直接以扭矩形式作用在摆臂转轴上，力的传递路径更短，复位响应速度更快，长期反复启停调压后的力矩保持性也更稳定。
