杂交作物田间切割播种一体机结构

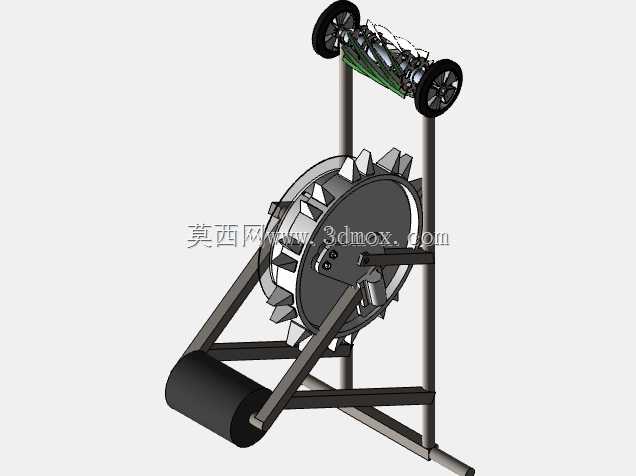

　　该套三维结构面向杂交作物田间作业场景，将作物茎秆切割处理与精量播种动作整合在同一轮式机架上，适用于育种试验田、小块制种田以及丘陵地区分散耕地的轻简化作业。设备前端设置圆柱形压地辊，作业时先对地表残茬和土面进行轻度镇压，使切割部件的工作高度保持稳定；中部大直径带齿排种轮承担播种与株距控制功能，轮缘均布的舀种结构随机具前进转动，将种子按固定间隔投入种沟；后部立式机架承载行走轮、传动杆件和切割组件，整机依靠牵引或推行过程中的地面摩擦力驱动，无需额外配置动力输出轴即可完成连续作业。

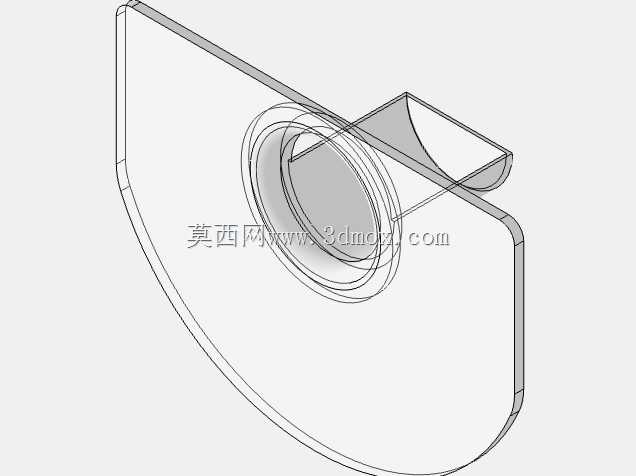

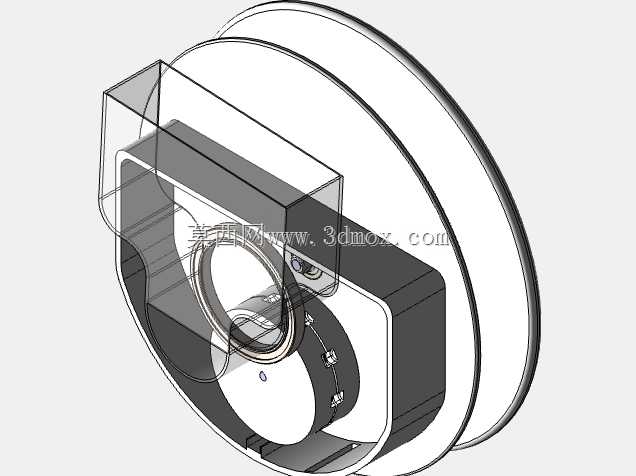

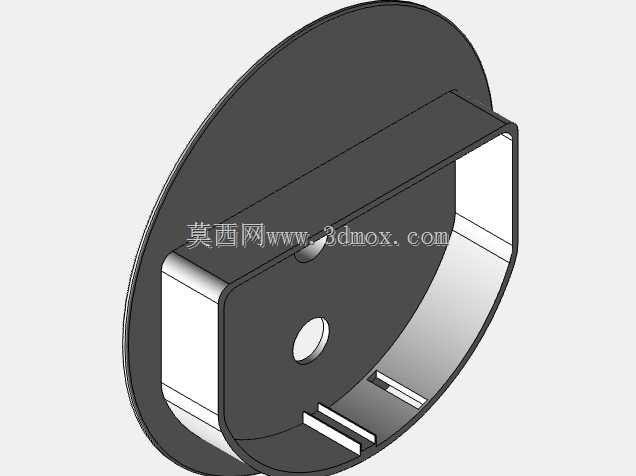

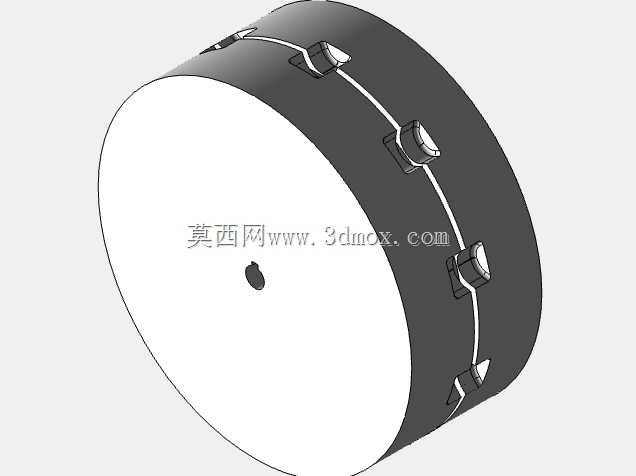

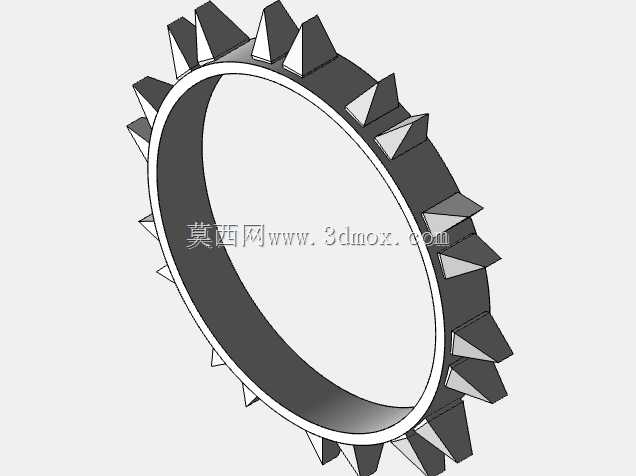

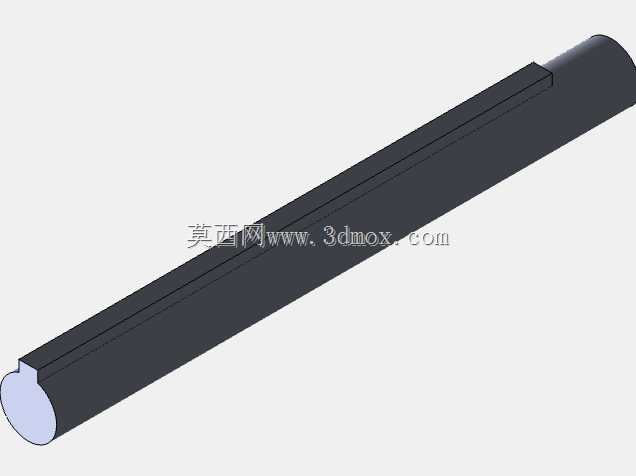

　　从结构布置看，设备采用前低后高的倾斜框架，压地辊通过两侧斜向支臂与主框架连接，支臂上预留多组铰接孔，可根据播种深度、地表起伏和作物残茬高度调整辊轮相对位置。大直径排种轮位于机架中部，轮盘外侧布置加强齿形结构，既能够在松软田面起到辅助抓地作用，也可防止秸秆缠绕造成转速丢失。排种轮中心轴与两侧立式立柱相连，轴端设置传动连接位，可将行走轮的转动通过链传动或连杆机构传递至排种单元，保证前进距离与播种粒距之间保持确定比例。

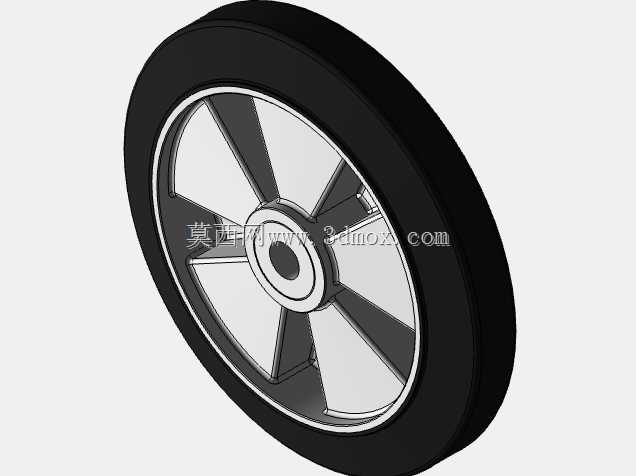

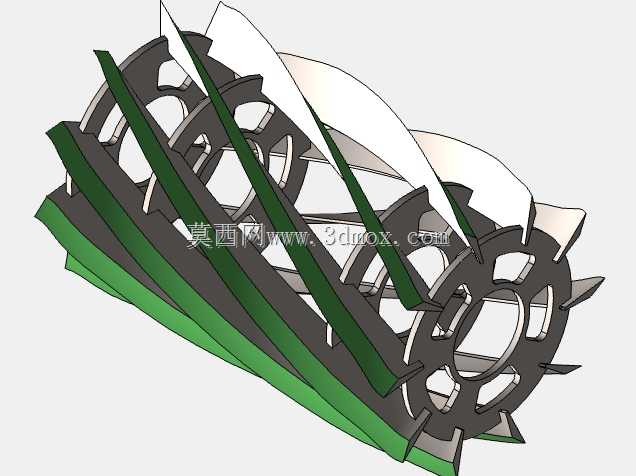

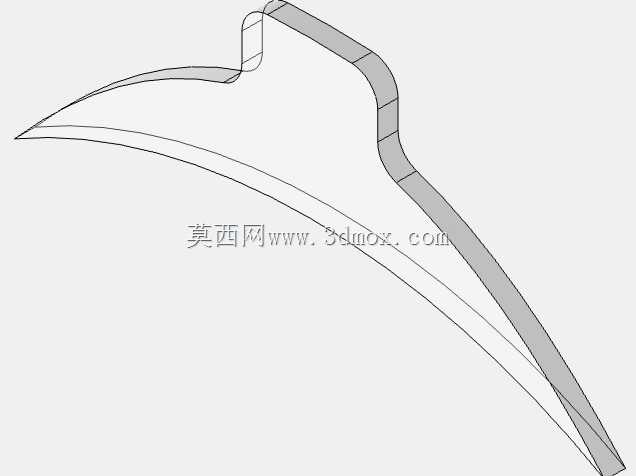

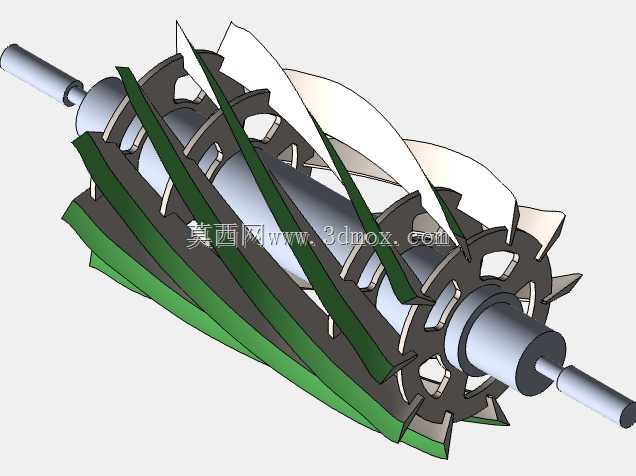

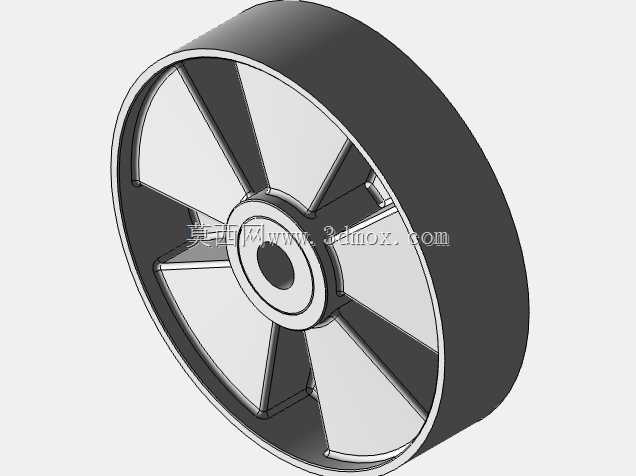

　　切割组件布置在机具上部靠前位置，由横向转轴、多组切割刀盘、防护侧板和张紧杆件组成。刀盘随行走轮传动旋转，对杂交作物成熟茎秆、试验田残留枝条或行间杂草进行切断处理，切断后的物料回落地表，为播种作业清理通道。切割部件两侧设置圆形行走轮，轮距与机架宽度匹配，既能承担机具部分重量，又能在田埂转向时减少侧向拖拽。上部刀轴与下方排种轮之间通过竖直杆件保持空间隔离，避免长茎秆直接卷入排种区域，同时方便检修时单独拆开护罩进行刀具更换。

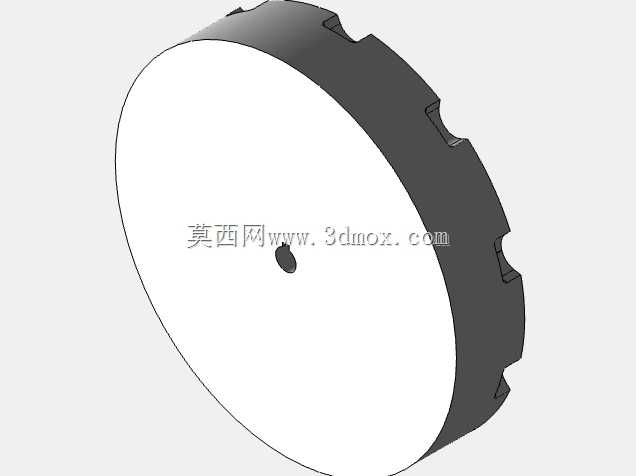

　　设计思路上，该机具重点处理杂交作物种植中“小地块、多品种、作业工序衔接紧”的问题。常规大型播种机在育种材料田内转向不便，且容易混种；人工切割后再播种又存在工序分散、株距不稳定、劳动强度大的问题。该结构通过单机架集成切割、压地、排种、行走四类功能，使一次通行即可完成地表整理和播种，减少机械重复进地次数。排种轮采用大直径低速转动方案，相比小型排种器，其单格充种时间更长，对种子外形尺寸波动的适应性更好；轮缘齿形还可在湿黏土壤上降低滑移，使粒距误差更容易控制。

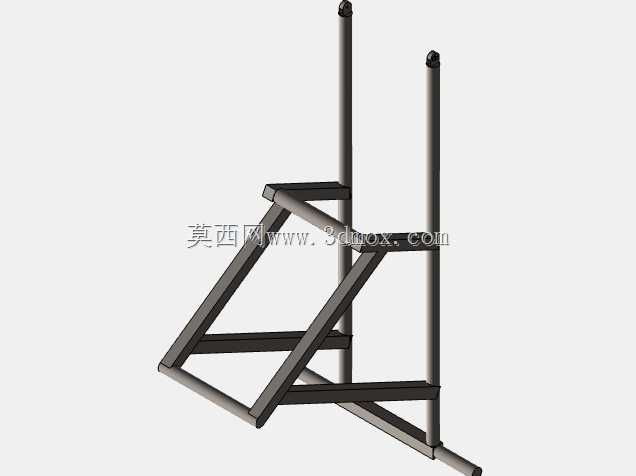

　　外形边界方面，模型整体呈窄幅轮式布局，宽度主要由上部切割刀盘和两侧行走轮决定，适合在小区田块间道路转运。高度方向上，立式立柱从下部框架延伸至切割轴，形成稳定的门形支撑；压地辊向前伸出，保证机具重心落在行走轮与压地辊之间，牵引时不易翘头。安装时需关注排种轮轴线与行走轮轴线的平行度，若两轴偏斜，传动链条会出现单侧张紧，播种株距也会随轮胎滑移产生波动。压地辊支臂的铰接点应根据土壤硬度选择，松软地可适当降低辊轮压力，防止种沟过深；硬地或残茬较多时，则提高切割组件工作位置，保证刀盘具有足够离地间隙。

　　在维护与选型层面，切割刀盘、排种轮、压地辊和主框架均采用可拆分装配关系，刀盘磨损后可单独拆卸，排种轮格室尺寸可按作物种子粒径更换，压地辊表面圆柱结构便于粘附泥土清理。机架杆件以方管和钣金件为主，焊接量少，装配关系清晰，适合在三维环境中进行干涉检查、运动仿真和工程出图。实际建模时需要重点核对刀盘旋转包络与行走轮护板之间的间隙、排种轮齿尖与地面最低位置、牵引点高度以及螺栓连接空间，确保设备在转向、提升和田间颠簸状态下不发生结构碰撞。
