四旋翼小型航拍作业飞行器结构

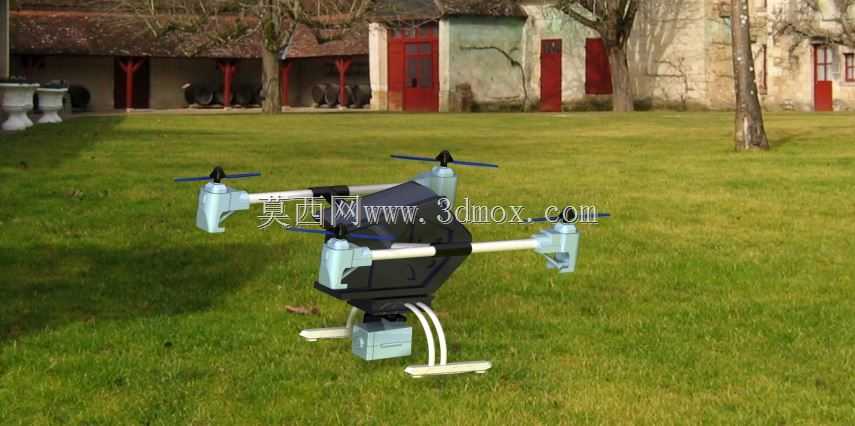

　　这套四旋翼飞行器结构面向低空航拍、场地巡检、轻型载荷挂载与教学验证等场景，整体采用十字交叉式机臂布局，四个旋翼分别布置在机臂末端，通过对称分布获得较稳定的升力中心。机身主体位于机架中部，承担飞控、电池、载荷舱与起落支撑的连接作用；机臂向四角延伸后，使旋翼旋转平面与机身重心保持足够距离，能够降低相邻桨叶之间的气流干扰，也为后续调整桨距、电机座角度和防护圈预留空间。

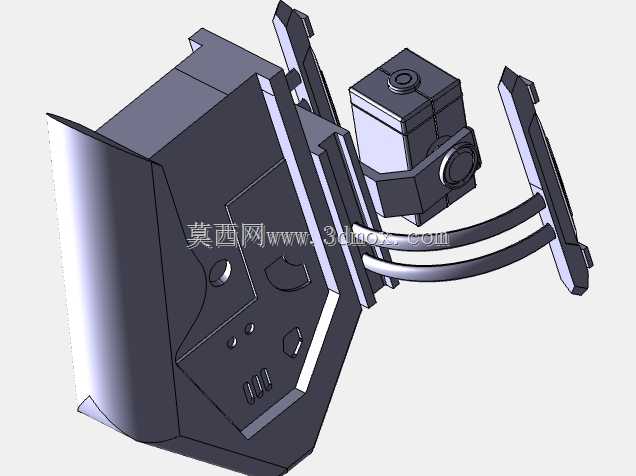

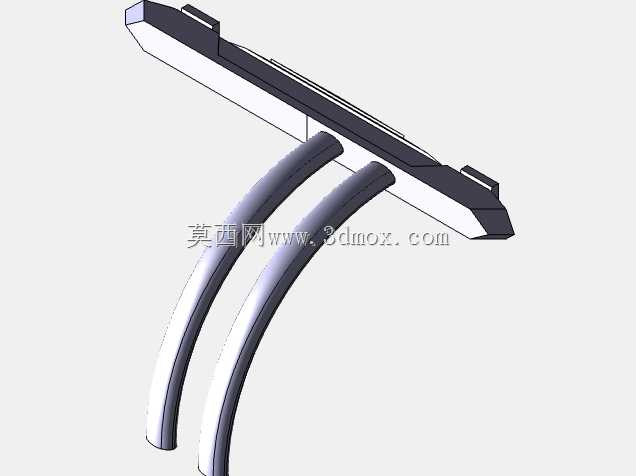

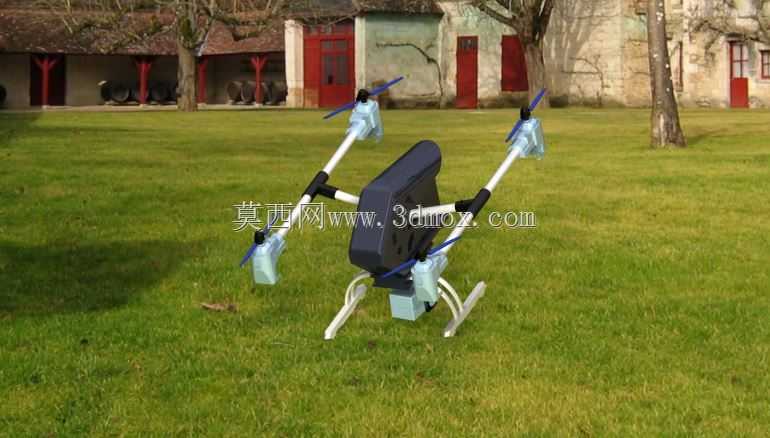

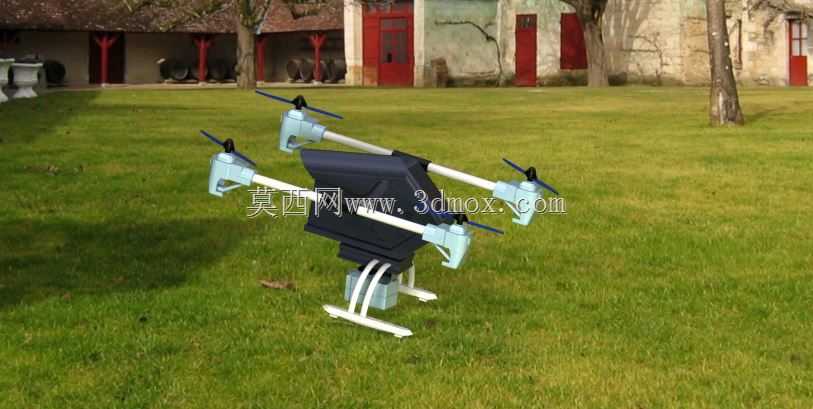

　　从实际使用角度看，这类小型多旋翼设备不需要跑道，可在草地、院落、厂区道路、田间空地等有限区域完成垂直起降。执行航拍任务时，机身下方的挂载区域可安装相机、云台或传感器支架；执行巡检任务时，可根据任务重量更换电池舱和固定座。模型中下部设置了两组弯折支撑脚，支撑脚向外张开并在底端形成横向接触条，降落时接触面积更大，能够在不平整地面上分散冲击载荷。起落架与机身之间通过立柱连接，使腹部载荷与地面之间保留安全间隙，避免相机、吊舱或电池在着陆瞬间磕碰。

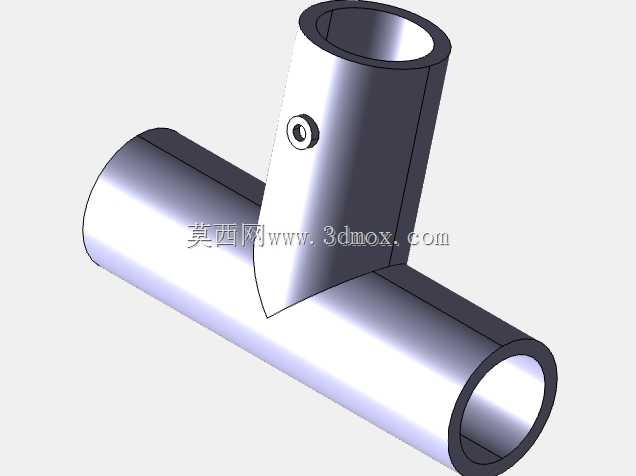

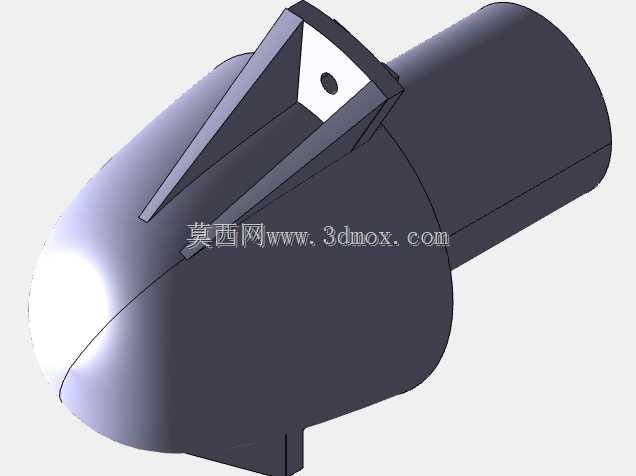

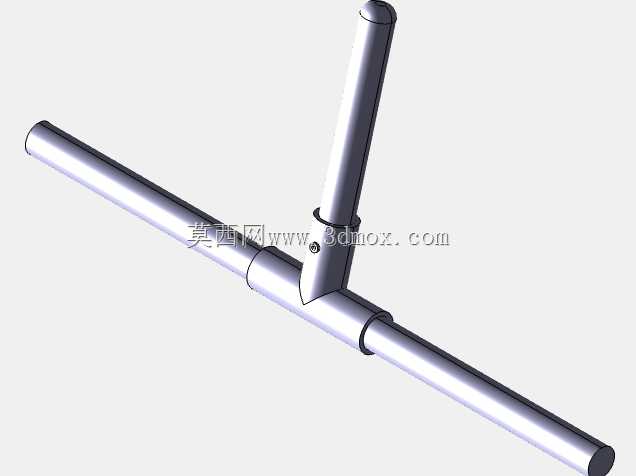

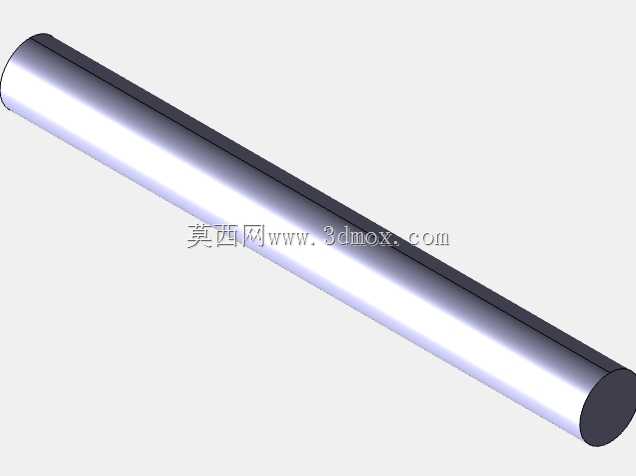

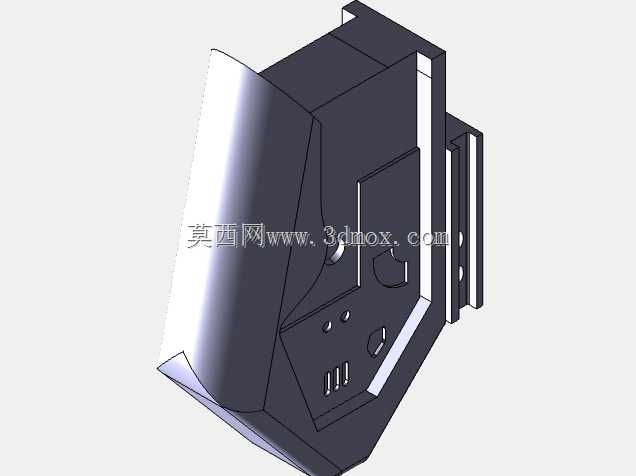

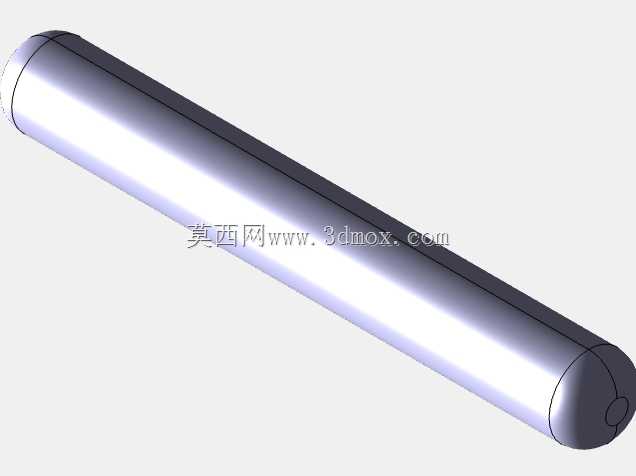

　　结构设计上，机臂采用细长杆件形式，端部连接电机和螺旋桨组件，这种布置有利于减轻远端重量。多旋翼飞行器对机臂端质量较敏感，末端结构越重，姿态变化时转动惯量越大，飞控修正响应也会变慢；因此在建模时，电机座被压缩为紧凑的安装块，桨叶保持轻薄外形，机臂则承担主要跨度。机身外壳呈折线包覆形态，既可以容纳内部电子元件，也能在外观上形成连续的防护面。外壳与机臂的交接区域需要重点关注连接刚度，若该处刚性不足，飞行中机臂受交变升力作用会产生微幅振动，进而影响影像稳定性和传感器数据。

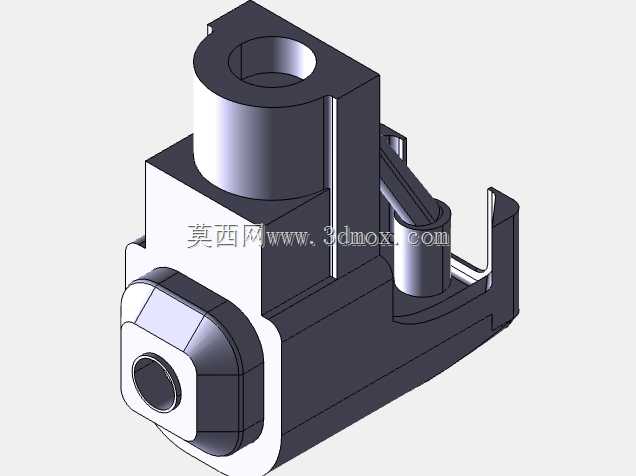

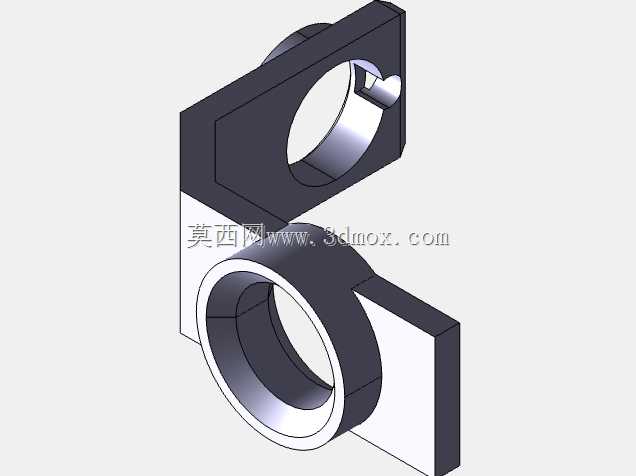

　　旋翼组件由电机座、短轴和双叶螺旋桨构成，四个桨叶的旋转方向在实际装配中需按对角同向、相邻反向的原则配置，以抵消自旋扭矩。三维结构中虽然主要表达几何外形，但在工程细化时应同步校核电机安装孔位、桨夹中心高、桨叶旋转半径与机臂外伸长度。桨叶旋转圆与机身侧壁、起落架、挂载设备之间必须保留安全间隙，尤其在带云台相机向下拍摄时，要防止机身俯仰过程中吊舱进入桨盘投影范围。

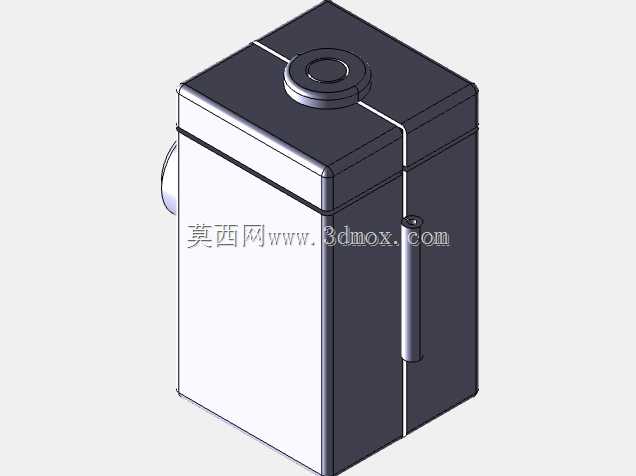

　　外形边界方面，该飞行器以机身中心为对称基准，最大外廓由四个螺旋桨尖端决定，运输和收纳时可依据机臂长度估算包装尺寸。机身高度由上壳、腹部挂载和起落架共同决定，落地状态下底端横撑为最低接触件，机臂轴线位于机身中部偏上位置，使旋翼平面远离地面扬起的杂物。安装接口可围绕机身底板展开，电池仓宜靠近重心位置布置，载荷挂载点应落在重心附近或设置可调节安装位，避免因任务设备重量变化导致整机重心明显偏移。

　　在结构强度思路上，机臂根部承受弯矩最大，端部则主要承受电机拉力和振动，因此连接区应增加圆角过渡或加强筋；起落架在硬着陆时会先于机身吸收冲击，支脚弯折处需要具备一定弹性变形能力，但不能出现永久变形。外壳设计除了防护功能，还应考虑电池散热、检修开口和线束通道。飞控、电调、电池与电机之间的走线可沿机臂内腔或外侧固定槽布置，减少外露线缆在气流中的抖动。

　　该模型对结构设计人员的价值在于完整呈现了多旋翼无人机从机身、机臂、电机座、螺旋桨到起落架的空间关系。选型阶段可据此评估桨盘尺寸、机身容积、载荷离地高度和地面支撑稳定性；详细设计时可在现有几何基础上补充紧固件、减震垫、云台挂座和电池锁扣，使概念外形进一步转化为可加工、可装配、可维护的低空作业飞行器。
