F1赛车仿生空气动力学前翼结构设计

　　在方程式赛车的空气动力学开发体系中，前翼是整车气流管理的第一道核心关口，其设计表现直接决定了进入底盘、侧箱、尾翼等区域的气流质量，对整车下压力生成、行驶稳定性、轮胎抓地力表现有着牵一发而动全身的影响。这套参考F2012赛季赛车前翼开发的结构方案，完全围绕高速竞速场景下的气流调控需求展开，没有冗余的装饰性结构，每一处翼片折角、端板轮廓、支撑立柱的截面形状，都经过针对性的气流走向推演。

　　从实际赛道应用场景来看，前翼需要在赛车以200km/h以上速度行驶时，首先将车头正面冲击的来流进行分层梳理：上层气流需要被平顺引导至车身两侧，避开前轮转动形成的乱流区，减少气流对轮胎的直接冲击带来的阻力抬升；中层气流需要通过多层翼片的角度差形成梯度压差，为前轴提供足够的下压力，保证前轮在高速过弯时的接地载荷；下层气流则需要被加速导入车底扩散器区域，为整车地面效应的生成提供稳定的高速流场，这也是前翼设计中最考验结构精度的部分，翼片与地面的间隙一旦出现偏差，车底气流的流速稳定性就会被破坏，直接导致整车下压力出现骤降。

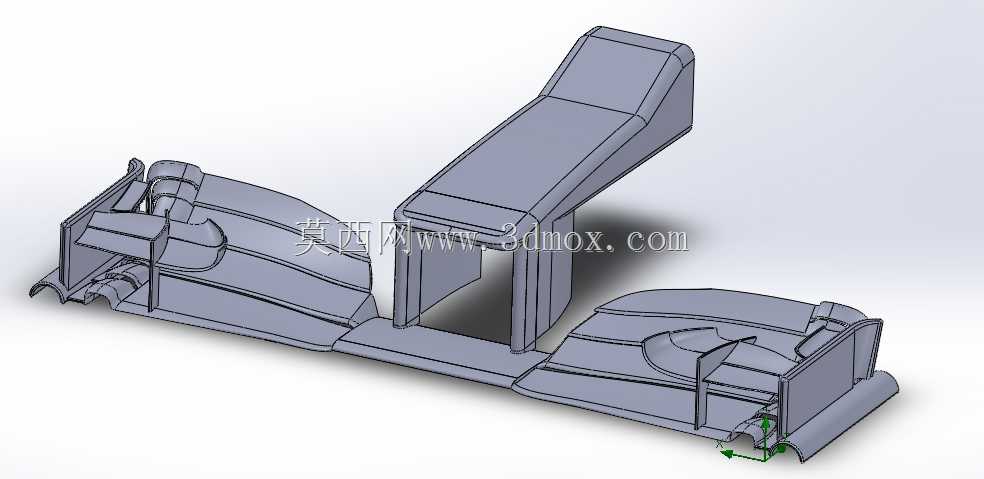

　　这套前翼结构采用主翼+多层副翼+双侧端板+中央连接座的分体式布局，中央连接座的安装边界完全匹配F1车型标准前鼻锥的接口尺寸，安装面预留了对应的定位凸台与紧固点位，不需要额外做结构修改就能完成与前鼻锥的装配对接。主翼作为核心承载结构，采用变截面翼型设计，靠近车身中央的区域翼弦长度更大，翼片攻角更小，主要负责引导气流进入车底；向两侧延伸的区域翼弦逐步收窄，攻角逐步加大，配合阶梯状布置的三层副翼，逐步提升前轴外侧区域的下压力输出，匹配过弯时前轮载荷转移的受力特性。

　　两侧端板的设计没有采用规则的平面结构，而是根据前轮的转动轮廓做了内凹的弧形避让，端板上边缘做了外翻的导流唇边，能够将前翼上方的气流向外推离前轮区域，减少轮胎转动带起的乱流对车身后部气流的干扰；端板下边缘则做了贴近地面的延伸裙边，能够阻挡外侧气流从翼片下方卷入，避免翼片下方的高压气流出现泄漏，保证翼片上下表面的压差稳定性。支撑立柱采用窄截面的流线型设计，布置在翼片的气流低压区位置，尽可能减少立柱本身对气流的阻挡，立柱内部预留了传感器走线的空腔，能够满足赛事中前翼载荷、气流压力数据采集的布线需求。

　　在结构强度设计层面，前翼的各个翼片之间通过小型的导流筋板连接，筋板的位置完全顺着气流走向布置，既能够提升多层翼片之间的连接刚度，避免高速气流冲击下翼片出现震颤变形，又不会额外增加气流阻力。翼片的厚度根据不同区域的受力大小做了差异化设计，主翼前缘的厚度更大，能够承受赛道上前轮带起的碎石冲击，副翼的后缘厚度收窄至1mm以内，保证气流剥离时的平顺性，减少涡流生成带来的阻力损失。整个前翼的安装基准面以中央连接座的下平面为零点，左右两侧翼片的高度差控制在0.2mm以内，避免两侧下压力输出不对称导致赛车出现高速行驶跑偏的问题。

　　从建模逻辑来看，这套结构完全遵循实车的装配层级关系，所有曲面都采用G2连续过渡，没有出现尖锐的棱角或者曲面断层，能够直接导入CFD仿真软件进行流场分析，也可以作为缩比模型制作、空气动力学教学演示的基础结构参考。对于赛车工程领域的从业者而言，这套前翼结构的设计思路完整呈现了方程式赛车空气动力学部件的开发逻辑，从气流分层管理到安装边界匹配，从结构刚度平衡到阻力优化，每一处细节都对应着实际赛道行驶中的具体性能需求，没有脱离工程实际的理想化设计。
