丰田海拉克斯皮卡越野改装后防护杠

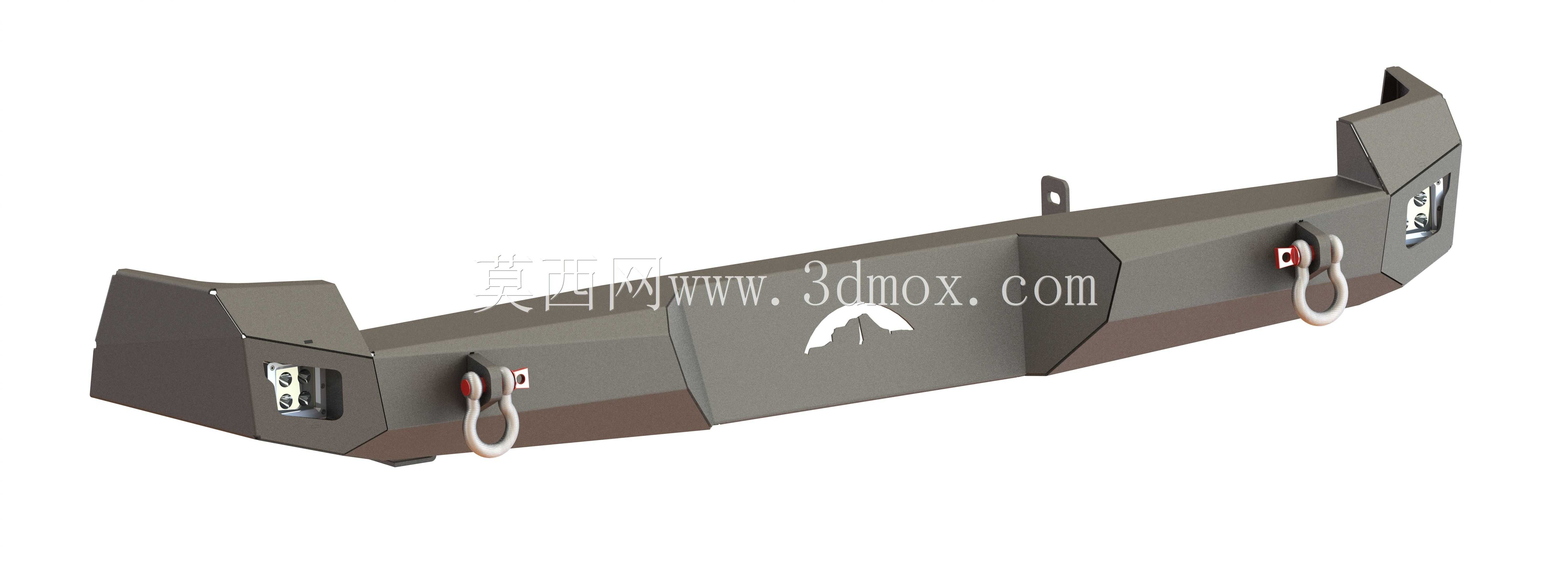

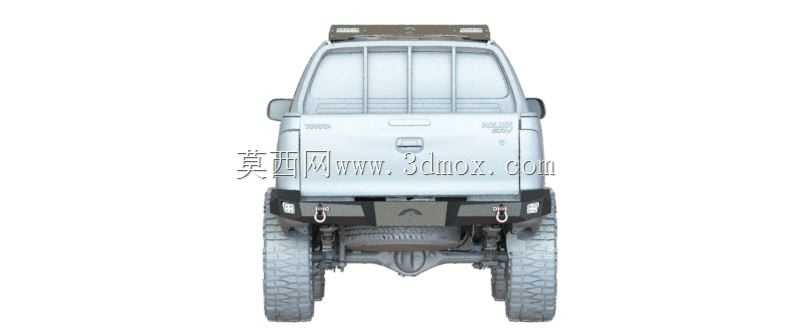

　　这套后防护结构围绕中型双排皮卡的尾部承载与越野通过需求展开，建模时先以原车后围、车架纵梁末端、尾灯轮廓、货厢下沿和备胎悬挂区域作为硬边界，再把防撞梁体、拖车锚点、侧包角、安装支架和避让空间逐层整合。防护杠主体采用横向贯通式梁体，布置在车尾最外侧，能够在低速追尾、倒车触碰岩石或穿越窄路刮蹭时优先承接冲击，避免力直接作用到尾灯、货厢板和后围钣金。梁体没有做成简单平直方管，而是结合车尾宽度做了分段折线：中部向后突出，形成接近离去角的过渡；两侧向上、向内收窄，减少越野下坡时尾部触地的概率；左右端部保留包角，覆盖后轮后侧与尾灯下方的薄弱区域。

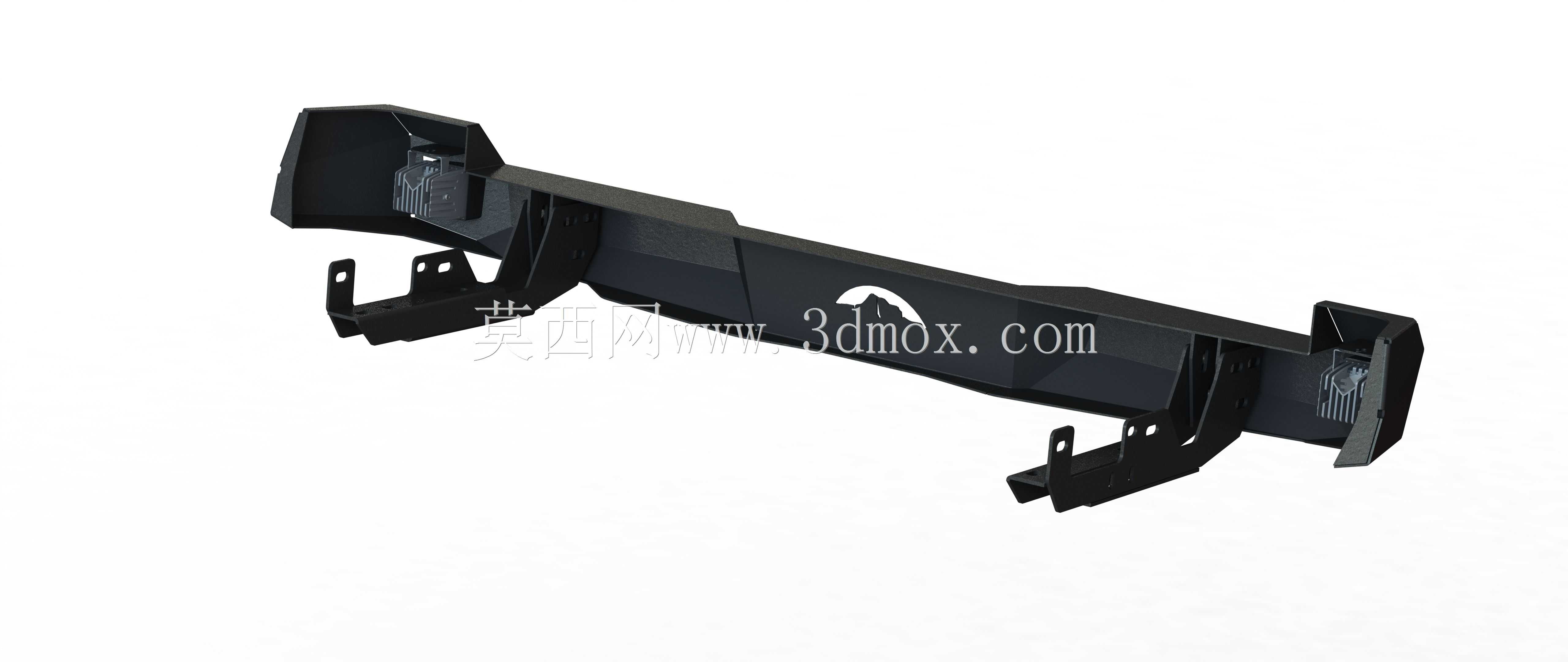

　　从实际用途看，该件并不只是外观装饰。后杠中部集成拖车连接区域，两侧设置外露卸扣安装位，可在陷车救援、拖拽装备、林间自救或车队互救时提供明确受力点。锚点位置需要与车架传力路径对齐，不能只固定在薄钣金或货厢底板上，否则牵引时容易产生撕裂。模型中可以看到杠体后方预留支架向车架方向延伸，这种思路有利于把冲击和拖拽载荷传递到纵梁，而不是让塑料后包围承担载荷。对于越野改装，后杠还要兼顾备胎、排气管、拖车线束、后雷达和尾灯检修空间，因此梁体下方和侧方均留出操作间隙。

　　设计过程中，离地间隙是一个核心约束。皮卡在满载、拖拽或后悬下压时，后杠最下沿不能成为最先触地的部件。模型将杠体下缘控制在车尾离去角轮廓以内，并在中部设置斜面，使车辆从陡坡回到平地时，杠体能够顺着地形滑过，而不是直接铲住石块。后杠两侧的包角也没有向轮拱后方过度扩张，避免在悬架大幅拉伸、轮胎错位跳动时与泥地胎发生干涉。若用于实车改制，还需要结合轮胎直径、减振器行程、钢板弹簧或螺旋弹簧状态复核极限运动包络。

　　安装边界方面，前侧支架应贴合车架尾部预留孔位或加强板区域，螺栓连接点需要形成足够的夹持面积。直接在原车薄壁防撞梁上替换外饰件并不能满足越野拖拽要求，合理做法是在纵梁端面或侧面增加加强垫板，让螺栓剪切力、支架弯矩和杠体弯曲载荷形成闭环。模型中的杠体宽度覆盖车尾主要碰撞区，但在尾灯附近保留拆装间隙，方便灯具线束、牌照灯、倒车雷达线束和后摄像头线束维护。中部拖车区域周围避免布置尖锐棱边，户外挂绳、卸扣摆动时也能减少干涉和磨损。

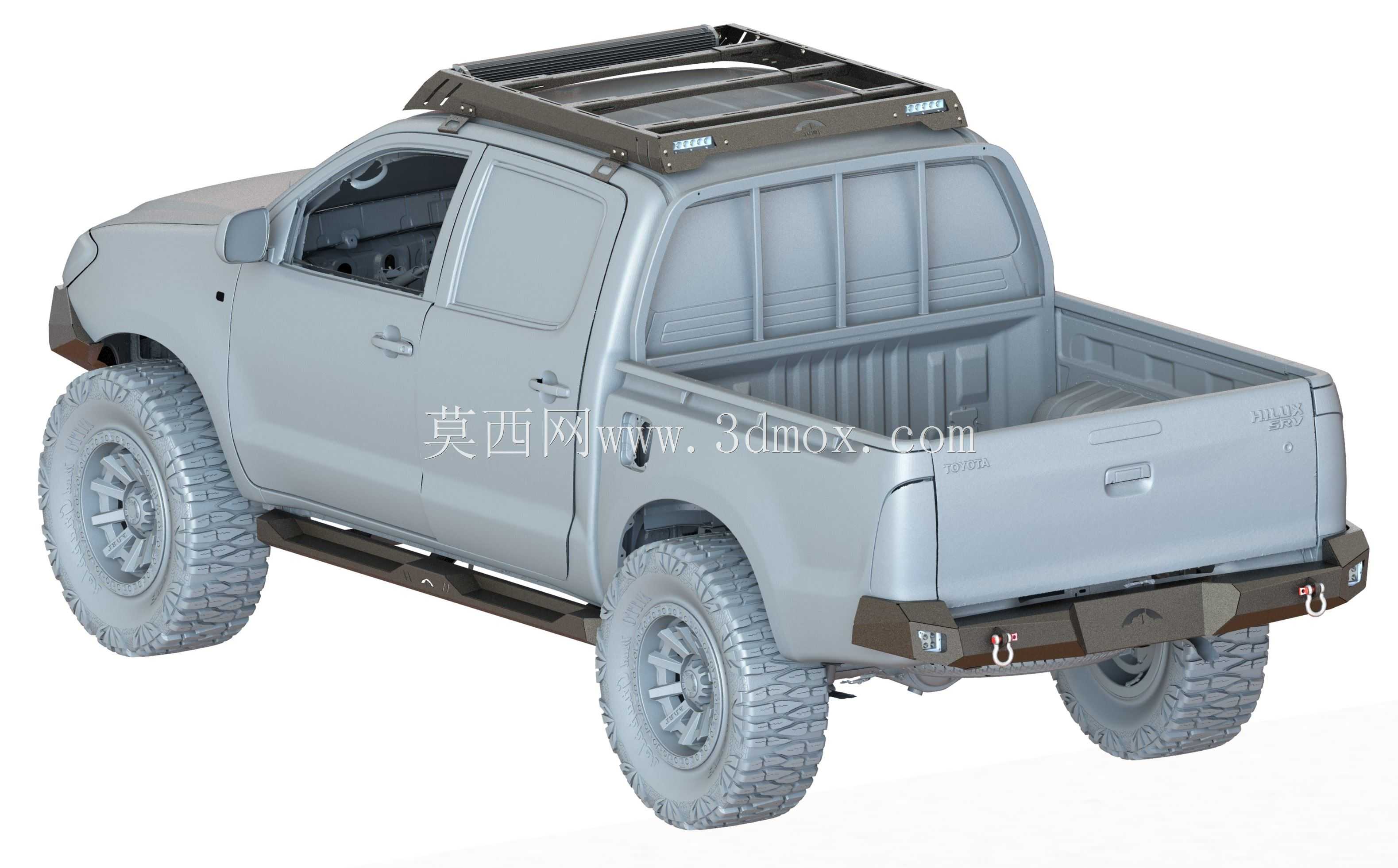

　　外形上，后杠与皮卡货厢的直线棱面保持一致，宽体姿态和粗犷轮胎、侧踏板、车顶行李架形成统一的越野风格。表面以哑光金属质感表现，适合喷涂耐磨防护涂层；边角采用厚板折角或管件焊接的视觉特征，便于拆分为平板切割件、折弯件和少量机加工连接件。若进入DIY制作阶段，可先按三维数据展开侧板、底板和加强筋，再通过激光切割、折弯、焊接和夹具定位完成样件。试制时应先试装支架，再调整杠体前后位置，确认尾门开启、备胎拆卸、拖车钩摆动和尾灯安装均不受影响。

　　从结构工程角度看，这类改装后杠的价值在于把尾部防护、救援牵引、通过性和外观风格整合到同一装配体中。建模时不仅要关注杠体本身造型，更要持续检查它与车架、货厢、轮胎、备胎和电气件的空间关系。梁体截面高度、侧板厚度、锚点加强筋和支架搭接长度决定了抗冲击能力；而收窄的端部、抬高的下缘和居中的牵引区域，则决定了它在复杂地形中的实用性。
