星诺T203系列水冷无刷电机三维结构设计

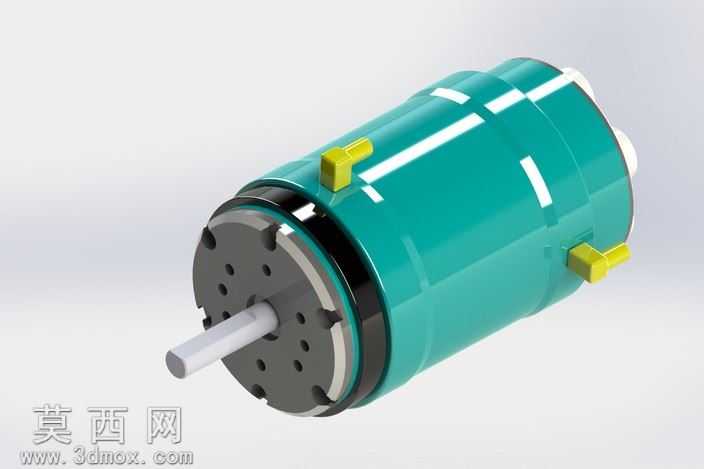

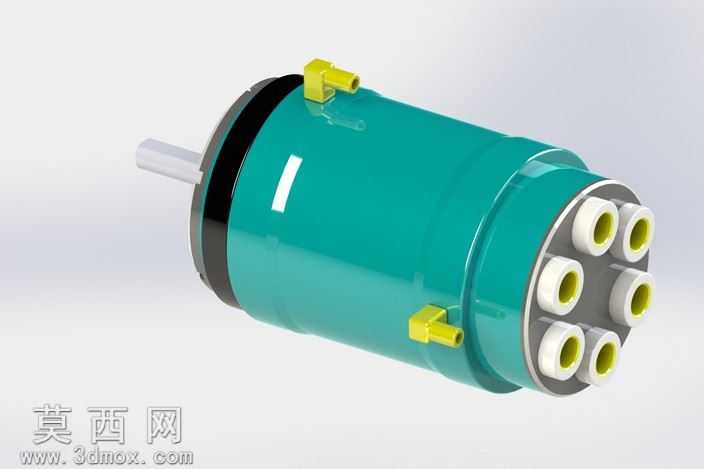

本作品为水冷式无刷电机的三维参数化建模成果，建模过程中严格遵循实物测绘的尺寸比例，完整还原了该款水冷无刷电机的全部结构细节。建模阶段首先搭建电机的核心主体框架，以旋转特征构建电机的圆柱形外壳基体，外壳采用青绿色金属漆面材质，渲染时调整了材质的粗糙度与反光度参数，还原出工业级金属壳体的哑光质感，同时在壳体表面添加了白色标识条细节，提升模型的真实还原度。针对电机的水冷结构，建模时精准还原了壳体上下两处黄色的水冷快插接头，接头采用工程塑料材质，渲染时调整了材质的漫反射参数，突出塑料接头的哑光耐磨质感，壳体内部预留了环形水冷流道的结构空间，还原水冷电机通过壳体循环水流带走绕组工作热量的核心设计逻辑。电机输出轴采用金属亮面材质，通过拉伸与倒角特征完成轴体建模，轴身与前端盖的配合位置添加了密封胶圈结构，胶圈采用黑色橡胶材质，渲染时调整了材质的弹性质感参数，还原密封件的结构特征。电机尾部的端盖部分，建模时还原了六个环形排布的水冷管路接口，每个接口都做了内孔倒角与外圈凸台结构，接口内圈采用黄色密封材质、外圈为白色工程塑料材质，端盖基体为灰色金属材质，通过材质分层渲染清晰区分不同部件的材质属性。建模过程中对所有配合部件做了装配干涉检查，确保定子、转子、壳体、端盖、水冷接头、输出轴等部件的装配公差符合机械设计规范，各部件的连接位置都添加了对应的限位、密封结构细节，完整复现该款水冷无刷电机的装配逻辑。渲染阶段采用工业产品常用的柔光打光方案，通过主光源、补光源与轮廓光的搭配，清晰展现电机壳体的曲面弧度、各部件的结构层次与材质差异，同时添加了柔和的环境反射效果，让模型呈现出专业工业产品展示的视觉效果。该模型完整还原了水冷无刷电机的结构特点，可用于电机结构教学、水冷散热方案参考、航模动力系统配套设计等场景，建模过程中对细节的精细化处理，能够让使用者清晰理解水冷无刷电机的内部构造与工作原理，水冷结构的独立建模也方便后续针对散热流道做进一步的仿真分析与结构优化。
