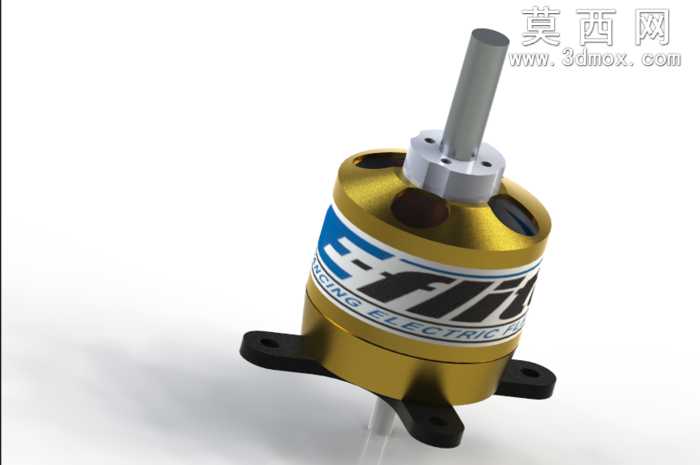

弗莱德90无刷外转子325Kv航模电机设计

本模型为适配航模无人机倾转旋翼项目打造的外转子无刷电机三维设计，建模阶段依托三维参数化设计工具完成全尺寸结构复刻与优化调整，首先针对航模动力的实际使用需求，对原有公开参考模型的尺寸进行了适配性修改，确保整体结构匹配3D固定翼飞机、特技航模的安装与动力输出要求。建模过程中首先完成核心输出轴的参数化绘制，采用6mm直径的标准轴径设计，轴段长度匹配安装座与桨夹的固定需求，轴与转子端盖的配合位置做了公差适配的结构预留，保证转动同轴度。外转子壳体采用一体化包覆式结构设计，外壳主体做了轻量化的镂空开孔处理，既满足电机运转时的散热需求，又尽可能降低转子自身重量，提升动力响应速度；壳体表面的标识区域做了凹凸纹理的结构还原，搭配渲染阶段赋予的金属亮面金色材质、蓝白标识贴纸材质，还原实物的外观质感。定子部分与安装底座做了一体化的结构设计，底座采用十字型安装耳结构，安装耳上预留标准固定孔位，孔位间距适配16*8到18*8的常见航模电机安装架尺寸，可直接适配多数航模机身的电机座安装需求；定子绕组区域在建模时做了结构简化处理，既保证整体外观的完整性，又控制模型整体文件体积，方便后续的装配调用。端盖部分采用铝合金质感的金属材质设置，与输出轴配合的轴承位做了精准的尺寸定位，保证转子转动时的同心度，避免运转出现抖动问题。整体建模严格遵循实物尺寸参数：电机整体直径设置为56mm，整体长度不含输出轴为52mm，整体重量控制在450g左右，Kv值设定为325Kv，可适配90级别2冲程航模发动机的等效动力输出，能够满足3.6至5.9公斤级别的特技航模、4.5公斤级别的3D特技飞机的动力需求，也可适配多旋翼无人机的单轴动力安装使用。渲染阶段采用影棚级柔光布光，金属外壳做了反射环境的材质调整，突出金属部件的质感，安装底座采用哑光黑色工程塑料材质，与金属部件形成明确的材质区分，整体渲染效果清晰展现电机的各部分结构细节，可直接用于航模配件的选型展示、装配模拟以及相关教学演示使用。
