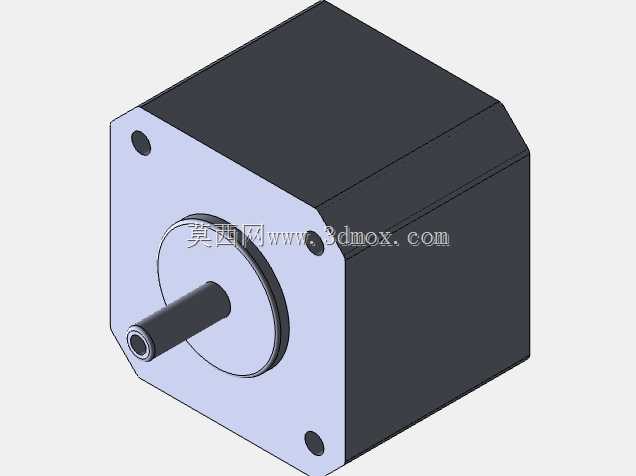

42mm规格方形法兰步进电机三维结构

　　做小型自动化设备结构选型的时候，42规格的步进电机几乎是绕不开的基础执行元件，从桌面级3D打印设备的运动轴驱动，到小型皮带输送线的动力输入，再到点胶机、贴标工位的往复位移驱动，甚至是小型工装夹具的开合动作执行，都能见到这类方形法兰步进电机的身影。这次建模的这款42x42mm法兰尺寸的步进电机，完全按照量产实物的安装边界做1:1还原，就是为了给结构设计阶段的装配干涉检查、安装空间预留提供准确的三维参考，避免后期打样或者装机的时候出现孔位对不上、外壳和周边结构剐蹭的问题。

　　从实际使用场景来看，这类小规格步进电机的优势在于开环控制下就能实现不错的定位精度，不需要额外加装编码器就能满足大部分中低速、低负载的点位运动需求，成本控制表现也很突出，对于预算有限的小型自动化项目来说性价比很高。建模的时候首先确定的就是前端法兰的安装基准，42mm见方的法兰面上，两个对角布置的安装孔位严格按照行业通用的安装孔距做定位，输出轴的直径、轴伸长度、轴端的中心孔细节都完全复刻实物尺寸，连轴上的D型切边位置都做了准确还原——很多新手建模的时候容易忽略这个D型切边，后期选联轴器的时候才发现轴孔配合的干涉问题，这次特意把这个细节做出来，就是为了让选型的工程师能直接在装配体里匹配对应的联轴器型号，不用再反复核对二维图纸的尺寸。

　　电机主体的外壳做了切角处理，不是生硬的直角方块，这也是实物本身的结构特征，一方面是冲压外壳的时候工艺需要，另一方面也能减少装机的时候尖锐边角对操作人员的剐蹭，同时在紧凑安装空间里还能留出一点走线的空隙。后端的外壳轮廓和前端法兰的同轴度在建模的时候做了严格的约束，保证整个电机的回转中心和输出轴的轴线完全重合，避免装配体里做运动仿真的时候出现偏心的错误。

　　设计思路上没有做多余的简化，也没有刻意做夸张的细节渲染，完全服务于结构设计的实际需求：比如电机外壳的表面纹理没有做冗余的刻画，但是安装面的平面度、输出轴和法兰面的垂直度这些和装配相关的形位公差对应的几何特征，都在模型里做了准确的体现。很多工程师在做方案布局的时候，经常会找一个大概尺寸的电机模型凑数，等到实际采购回来的电机装不上，才发现法兰厚度、轴伸长度这些细节尺寸有偏差，整个安装板都要重新加工，耽误项目进度。这个模型的所有安装边界尺寸都和市售主流42步进电机保持一致，不管是做卧式安装的支架设计，还是立式直连的负载安装，都能直接把模型调入装配体做布局，不用反复调整安装位。

　　从功能特性上来说，这类步进电机的输出扭矩特性适合中低速运行场景，转速太高的时候扭矩会快速下降，所以建模的时候也把电机的总长尺寸做了准确还原，方便工程师在设计的时候预留足够的散热空间——毕竟步进电机在持续运行的时候会有一定的温升，如果周边结构把电机外壳完全包裹住，会影响散热导致扭矩下降甚至丢步。模型里预留的电机本体外径和周边结构的安全间隙参考值，也是实际装机的时候总结出来的经验值，至少要留出2mm以上的空隙保证空气流通，不要把电机贴在其他发热部件上安装。

　　另外在做安装孔设计的时候，模型里的安装孔是通孔设计，对应M3的安装螺丝，这个也是行业通用的规格，不管是用内六角螺丝还是十字螺丝固定，都能直接在安装板上对应打沉头孔或者通孔，不用再重新核对孔位尺寸。输出轴的中心孔是工艺孔，实际使用的时候不会用到，但是建模的时候保留这个特征，是为了和实物保持一致，避免有些需要在轴端加装顶丝固定的场合，出现尺寸判断错误。整个模型的几何特征都是可编辑的，如果需要调整电机机身长度对应不同扭矩的型号，只需要拉伸机身部分的特征就能快速改型，不用重新从头建模，对于做系列化设备设计的工程师来说，能节省不少重复建模的时间。
