工业轴用伺服驱动电机三维结构

　　做自动化设备结构设计的同行都清楚，动力执行元件的选型和安装位预留，往往是整台设备布局阶段最先要敲定的核心环节，这款轴用伺服驱动电机的三维结构，完全是按照量产实物的装配逻辑搭建的，从前端输出轴的配合公差带到后端编码器侧的安装凸台，每一处结构都对应实际加工与装配的工艺要求。

　　先从实际应用场景说起，这类轴出式伺服电机，常见于3C电子装配设备的送料轴、小型数控机床的进给轴、包装机械的牵引辊驱动、纺织设备的张力控制单元，但凡需要精准控制转速、转角、输出扭矩的工位，都能见到同结构电机的身影。不同于大功率异步电机的粗放安装，这类伺服电机对安装同轴度的要求极高，建模时特意还原了前端法兰的定位止口结构，这个止口的直径公差通常控制在h7级别，安装时和设备安装板的定位孔过渡配合，能直接保证输出轴和负载端的同轴度，避免因为偏心导致的轴承磨损、输出轴断裂问题。

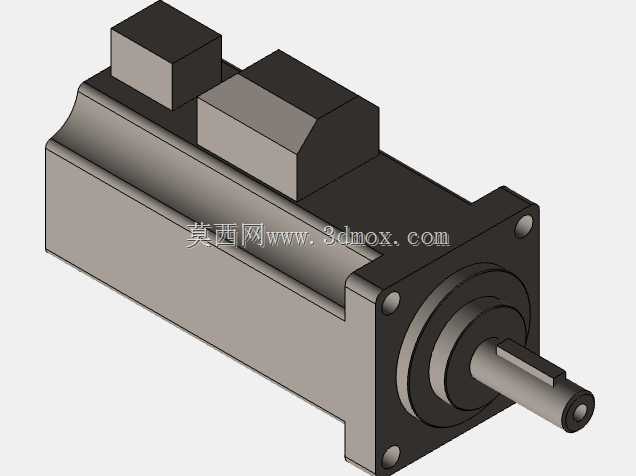

　　从功能特性上看，这款电机采用方形机座设计，机座侧面预留的两个方形凸台，是动力线缆与编码器线缆的出线接口安装位，建模时还原了接口的安装孔位与凸台高度，方便设计人员在做设备布线时提前预留线缆弯折空间，避免出现线缆和周边结构件干涉的问题。输出轴采用带键槽的光轴结构，轴端的中心孔是加工时的工艺定位孔，同时也可以作为负载安装时的顶紧定位基准，轴径的配合段长度严格按照通用伺服的安装标准设计，搭配同步轮、联轴器、行星减速机都能直接匹配标准件尺寸，不需要额外做轴套转接。

　　设计思路上，整个模型的结构拆分完全遵循实际装配层级：前端盖通过内六角螺钉和机座主体连接，输出轴通过前后两组深沟球轴承支撑在端盖与机座内部，后端的编码器舱和机座采用止口定位加螺钉紧固的结构，转子组件和输出轴采用过盈配合加键连接传递扭矩，定子组件直接压装在机座内壁。建模时没有做多余的工艺简化，每一处螺钉孔的位置、密封槽的尺寸、轴承位的台阶高度都和实物一致，设计人员调用这个模型做设备装配时，可以直接用来做干涉检查、安装板开孔定位、线缆走向规划，不需要再反复核对二维样本的尺寸参数。

　　再说到安装边界的尺寸控制，这款电机的机座宽度、法兰安装孔的孔距、输出轴的伸出长度、后端编码器舱的突出高度，都严格按照同功率段伺服电机的通用尺寸规范搭建，安装孔采用通孔设计，方便从电机侧穿螺钉固定到设备安装板上，也可以根据安装需求反过来从安装板侧穿螺钉固定电机，两种安装方式的空间预留都在模型里做了体现。机座表面的散热筋结构虽然没有做过于细碎的刻画，但整体的外形轮廓尺寸完全准确，不会出现装配时电机本体和周边拖链、管线、结构件碰撞的问题。

　　很多刚入行的结构工程师做设备设计时，容易忽略电机尾部的线缆弯折半径，这个模型特意把后侧两个接线凸台的位置和高度做了准确还原，设计时只要按照模型预留出至少3倍线缆直径的弯折空间，就能避免出现线缆过度弯折导致的内部线芯断裂、信号传输不稳定的问题。另外前端输出轴的轴肩位置，还原了密封圈的安装槽结构，这个结构是用来防止设备运行过程中，切削液、粉尘从轴伸位置进入电机内部，损坏轴承和绕组的，做有粉尘、液体飞溅工况的设备设计时，可以直接参照这个槽位尺寸选配对应的密封圈规格，不需要额外查电机的防护等级样本。

　　从传动匹配的角度说，这款电机的输出轴轴径、键槽尺寸都适配常规规格的梅花联轴器、膜片联轴器，搭配行星减速机时，法兰止口和输出轴的尺寸也能直接匹配标准速比的减速机安装接口，不需要做转接法兰，能大幅缩短设计阶段的选型匹配时间。做动态仿真时，模型的质心位置也按照实际电机的重量分布做了对应设置，用来做设备整机的模态分析、负载扭矩校核时，仿真结果的参考价值更高，不会因为模型质心偏差导致仿真结果和实际运行情况出入过大。
