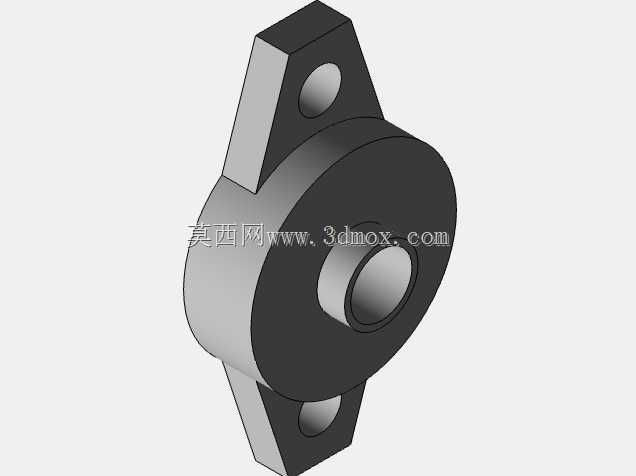

集成法兰安装座的款式不需要额外设计轴承安装孔的限位台阶,直接通过两个安装孔就能完成固定,大幅降低了安装基座的加工难度,尤其适合薄板类安装面的使用场景,不需要在薄板上加工高精度的轴承沉孔,仅需要开出对应轴径的过孔,再配两个安装螺丝孔即可完成装配。从设计思路上拆解这个零件,首先要明确核心的内孔尺寸,本次设计的轴承内孔直径为10mm,适配公称直径10mm的光轴,轴承内圈与轴的配合选用过渡配合,避免过盈量太大导致内圈胀死影响回转灵活性,也避免间隙过大出现转轴窜动的问题;外圈与轴承座本体的集成设计采用了包塑式压铸结构?不对,从模型结构来看是一体式机加工的轴承座结构,轴承外圈与座体采用过盈配合压装,座体的法兰部分设计为菱形切边结构,在轻载传动机构、小型自动化输送模组、桌面级工装夹具以及消费电子组装治具的设计场景中,这类带菱形安装法兰的微型轴承是极为常用的回转支撑部件,很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核,往往在装配阶段才发现安装孔位干涉、轴承座突出高度与周边结构冲突的问题,因此在建模阶段就把所有安装尺寸、配合公差、受力边界梳理清楚,能大幅减少后续打样迭代的成本。从实际使用场景来看,这类轴承主要承担小直径回转轴的径向支撑作用,部分工况下可承受较小的轴向窜动力,常见于小型同步轮传动机构、微型传送带的从动辊支撑、手动调节旋钮的转轴定位、小型检测设备的探针回转座等位置,相比无座的微型深沟球轴承,
相比圆形法兰能减少两个方向的安装占用空间,两个安装孔对称分布在轴承中心的两侧,孔位的中心距需要严格匹配常用的安装标准,确保采购的标准件能直接替换,不需要二次加工安装孔。再看安装边界的细节,法兰部分的厚度设计需要兼顾安装强度与整体高度,过薄的法兰在螺丝锁紧时容易出现变形,导致轴承内圈与轴的同轴度偏差,过厚则会增加整体的安装高度,挤占设备内部的空间;轴承座主体的圆柱段外径要大于轴承外圈的外径,留出足够的压装限位台阶,避免压装轴承时外圈直接顶到法兰端面导致受力不均;两个安装孔设计为沉头孔形式,适配内六角圆柱头螺丝的沉头深度,确保螺丝锁紧后头部不会突出法兰表面,避免与周边运动部件出现刮擦。从功能特性来看,
这种一体式带座轴承的回转精度能满足大部分轻载高速的工况需求,座体的两个安装耳做了圆弧过渡处理,避免应力集中,在承受径向冲击载荷时不会从安装耳根部出现断裂;轴承的内圈两端突出于座体端面,避免转轴转动时轴上的定位轴套与座体端面直接摩擦,减少运转过程中的阻力与磨损。很多设计人员在选型这类轴承时,容易只关注内孔尺寸而忽略安装面的平面度要求,实际上这类微型带座轴承对安装面的平面度有一定要求,如果安装面存在翘曲,螺丝锁紧后会导致座体变形,挤压轴承外圈使得滚珠的运转间隙变小,出现转动卡滞、异响甚至提前抱死的问题,因此在设计安装基座时,两个安装螺丝孔所在的平面需要保证足够的平面度,必要时可以在轴承座与安装面之间增加薄铜片调整同轴度。
另外在建模过程中,需要特别注意轴承内孔与安装孔的位置度公差,两个安装孔的中心连线需要与轴承内孔的中心线垂直且共面,否则安装后转轴会出现偏斜,导致传动带跑偏、齿轮啮合异常等问题;轴承座的背面也就是贴合安装面的一侧需要设计为全平面,不要做多余的加强筋或者凸台,保证整个安装面能完全贴合基座,减少锁紧后的变形量。从实际装配的角度出发,这种菱形法兰的轴承相比立式带座轴承,更适合安装在设备的侧壁或者垂直安装面上,两个安装孔的受力分布更均匀,在承受径向载荷时不会出现单侧受力过大的问题;相比方形法兰的款式,菱形切边的设计在狭小的安装空间内更有优势,不需要预留四个角的避让空间,很多紧凑结构的小型设备内部,往往就是差几毫米的安装空间,这种切边设计就能完美适配。在维护层面,这类密封式的微型带座轴承通常预填了润滑脂,在常规工况下不需要额外加注润滑,使用寿命能满足大部分小型设备的全生命周期使用需求,如果是在多粉尘的工况下使用,可以在轴承内圈外侧增加一个薄的防尘挡片,避免粉尘进入滚珠滚道加速磨损。
