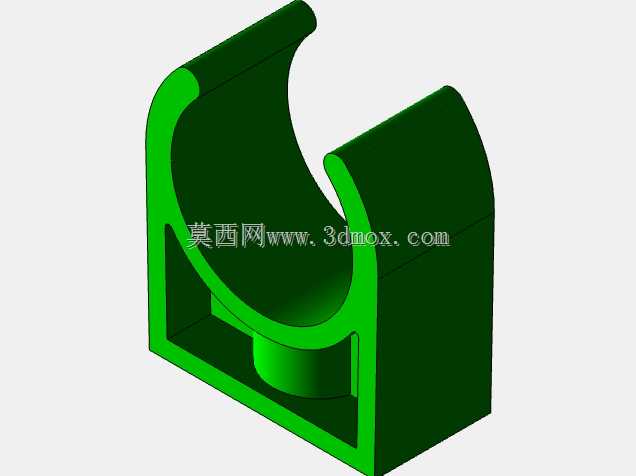

PPR管道DN25规格U型固定卡箍结构

　　在民用建筑给排水、家装冷热水管路布设、小型工业流体输送管线的施工场景中，管径DN25的PPR管线是极为常用的输水通路规格，这类管线在布设时如果缺乏有效固定，长期受水流冲击、温度形变影响，很容易出现接口松脱、管线移位、应力集中开裂的问题，这款适配DN25规格PPR管的卡箍，就是针对这类场景设计的专用固定配件。从实际使用的角度看，这款卡箍的核心作用是为外径1英寸的PPR管材提供可靠的径向支撑与轴向限位，安装时卡箍的U型抱合面完全贴合PPR管的外壁圆弧，底部的基座可以通过自攻螺丝或者膨胀螺栓固定在墙面、吊顶龙骨、管线支架等安装基面上，将管道牢牢约束在预设的布设位置，既可以减少管道通水时因水流脉动产生的振动传导，也能抵消PPR管材因冷热水温度变化产生的线性伸缩带来的接口应力，避免管道接口处因为长期受力出现渗漏。从结构设计的思路来看，这款卡箍没有采用传统的全包围抱箍结构，而是选用了开口式U型卡扣形态，这种设计首先是考虑到PPR管线施工时的安装效率——施工人员不需要将整根管线穿入卡箍的闭合环内，只需要在固定好卡箍基座之后，将管线直接压入U型卡口即可完成卡接，对于已经布设完成的管线后期加装固定点也十分友好，不需要拆卸管线接口就能完成固定作业。卡箍两侧的挡边做了向内的圆弧收边设计，这个细节是为了在压入管道的时候起到导向作用，同时避免尖锐边缘划伤PPR管的外壁，毕竟PPR管材的外壁如果出现划痕，在长期承压或者温度变化时，

　　划痕位置很容易成为应力开裂的起点。卡箍底部的支撑面做了加厚处理，并且在U型槽的最低位置设置了环形的加强凸台，这个结构一方面是提升卡箍整体的结构强度，避免在管道长期施压下出现基座变形、卡口张度过大导致管道松脱的问题，另一方面这个凸台刚好可以适配安装螺丝的头部沉位，让螺丝安装之后不会突出到卡合管道的内表面，避免螺丝顶到管壁造成局部应力集中。从安装边界尺寸来看，这款卡箍的U型内弧直径完全匹配DN25规格PPR管的标准外径，卡合之后管道与卡箍内壁的贴合间隙控制在合理范围，既不会因为间隙过大导致管道在卡箍内出现窜动，也不会因为间隙过小导致安装时压伤管壁。卡箍基座的安装孔位间距符合家装管线施工的常规固定点间距要求，

　　安装后整体突出安装基面的高度经过优化，不会因为突出过多导致后续管线包覆、装饰面施工出现干涉，也不会因为高度不足导致管道与基面直接接触，减少冷凝水或者墙面潮气对管道的侵蚀。在实际工程应用中，这类卡箍通常会按照管线的走向每隔一定间距设置一个，在管道转弯、接口位置附近还会加密固定点，这款卡箍的结构强度完全可以满足DN25规格PPR管在常规0.6-1.6MPa工作压力下的固定需求，不管是冷水输送管线还是长期通热水的采暖、生活热水管线，都能提供稳定的固定支撑。不同于金属材质的管卡，这款一体结构的塑料卡箍和PPR管材的材质膨胀系数更为接近，在温度变化时两者的形变量匹配度更高，不会因为金属与塑料的形变差导致卡接位置出现磨损或者松脱，

　　同时也不会出现金属卡箍长期使用生锈污染管线、锈迹渗出装饰面的问题，非常适合家装暗装、明装的冷热水PPR管线固定使用。在建模过程中，这类卡箍的结构需要重点关注U型卡口的圆弧度与挡边的导向角度，圆弧面如果出现偏差，就会导致与管道贴合不良，固定时出现点接触的情况，长期使用很容易磨坏管壁；挡边的导向角度如果设计不合理，安装时压入管道需要的力度过大，会提升施工难度，甚至导致施工人员安装时用力过猛损坏卡箍或者管道。另外基座的安装孔位置需要与加强结构做一体化设计，避免螺丝锁附时基座出现开裂，这些细节都是这类小配件在结构设计时需要反复验证的关键点，毕竟管廊、管线系统的可靠性，往往就是由这些不起眼的小固定配件决定的，一个卡箍的失效，就可能导致一段管线的移位，进而引发接口渗漏的问题，造成不必要的后期维护成本。
