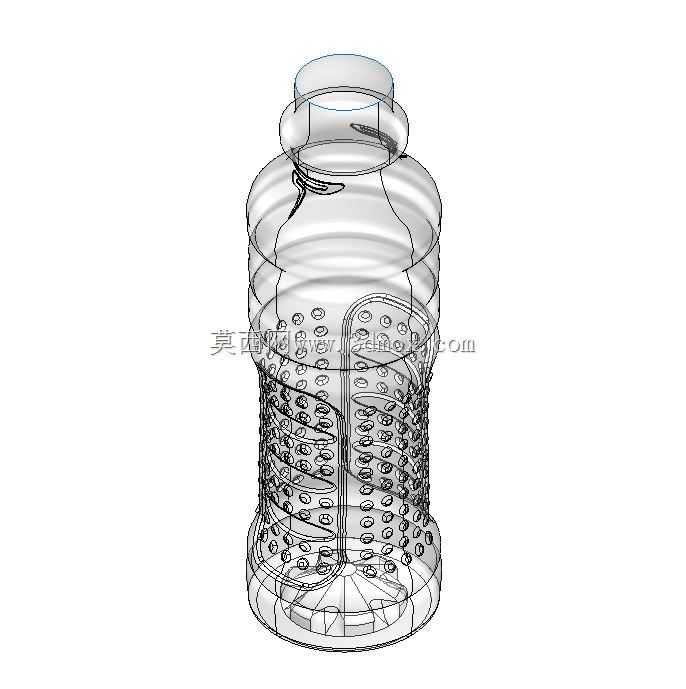

带防滑纹理结构的运动饮料瓶结构设计

　　贴合握持时的受力分布，长时间持握也不会因为局部压强过高产生硌手的不适感。瓶身上下区域的环形波浪加强筋，并非单纯的装饰纹路，吹塑成型的薄壁塑料容器，空瓶状态下的抗挤压能力完全靠结构加强实现，这些环形凸起的筋位沿着瓶身周向均匀分布，能够在瓶身受到径向挤压时将外力分散到整个周向结构上，避免运输堆叠过程中出现瓶身凹陷变形的问题；同时筋位的弧度完全匹配吹塑模具的拔模角度，没有出现倒扣结构，生产时开模过程不会出现粘模、拉伤瓶壁的问题，能够适配常规PET吹塑设备的生产参数，不需要额外修改模具顶出结构。瓶口部分采用标准的运动饮料瓶口尺寸，颈部的环形凸台结构是为了匹配瓶盖的旋合密封要求，凸台的截面尺寸与市售主流运动瓶盖的卡槽尺寸完全适配，日常快消品包装领域里，手持饮用类容器的结构合理性，直接决定终端使用体验与生产落地可行性，这款运动饮料瓶的三维结构设计，完全围绕手持场景的人机需求、吹塑成型工艺边界、内容物盛装的功能要求展开，没有冗余的装饰性结构，每一处曲面与凹凸特征都对应实际使用或生产的硬性要求。先从手持交互的核心需求说起，运动场景下使用者往往处于出汗、手部沾水的状态，普通光滑瓶身很容易出现握持打滑的问题，这款瓶身中段设计的密集内凹点阵结构，首先是通过凹凸特征增加手部皮肤与瓶壁的接触摩擦力，哪怕掌心有汗液残留，也能通过点阵的边缘咬合作用避免滑脱；同时这些内凹结构并非均匀排布，而是对应人手握持时四指的自然弯曲弧度做了分区，指腹位置的凹点深度略深于指缝区域，

　　不需要单独开模制作配套瓶盖，能够直接复用现有成熟的瓶盖供应链，大幅降低量产时的配件采购成本；瓶口下方的过渡圆弧做了加厚处理，因为饮用时瓶口会与嘴唇接触，加厚的圆弧边缘能够避免薄塑料边的锋利感，提升饮用时的触感舒适度，同时这个加厚区域也能提升瓶口的结构强度，旋紧瓶盖时不会因为扭矩过大导致瓶口开裂漏液。瓶底的花瓣式内凹结构，是薄壁吹塑瓶的经典抗内压设计，当瓶内盛装带气的运动饮品时，内部气压会对瓶底产生向外的推力，花瓣式的内凹筋位能够将内部压力转化为结构的张紧力，避免瓶底受压向外鼓出，保证瓶子能够平稳放置在水平桌面上，不会出现放置不稳倾倒的问题；同时瓶底的支撑环做了加宽处理，哪怕桌面存在轻微的不平整，加宽的支撑环也能提供足够的支撑面积，

　　不会出现放置晃动的情况。从建模逻辑上看，整个瓶身采用曲面放样加特征阵列的方式构建，所有曲面之间都做了G2连续过渡，没有尖锐的棱角，一方面是吹塑工艺要求壁厚尽量均匀，尖锐位置容易出现吹塑时壁厚过薄、强度不足的问题，另一方面光滑过渡的曲面也能在贴产品标签时，保证标签能够完全贴合瓶身，不会出现气泡、翘边的问题。瓶身的整体直径控制在常规手持握持的舒适范围内，满瓶状态下的重量分布均匀，重心落在瓶身中下部，手持时不会出现头重脚轻的感觉；瓶身的高度尺寸适配常规自动售货机的货道尺寸，能够直接放入现有主流自动售货机的饮料货道，不需要调整货道参数，适配现有流通渠道的所有仓储、运输、售卖环节的尺寸要求。很多人觉得塑料瓶结构简单，实际上每一处凹凸、

　　每一段圆弧的参数，都需要结合材料特性、工艺要求、使用场景反复调整，比如瓶身防滑点阵的深度，如果过深会导致吹塑时该位置壁厚过薄，容易出现穿孔，过浅则起不到防滑效果，设计时需要结合PET材料的吹塑拉伸比，将凹点深度控制在壁厚允许的拉伸范围内，同时保证防滑摩擦力达到使用要求；还有瓶身加强筋的间距，如果间距过大，加强效果不足，运输时容易变形，间距过小则会增加模具加工的复杂度，提升模具成本，需要在结构强度和加工成本之间找到最优平衡点。这款模型的结构参数完全可以直接对接吹塑模具的加工流程，所有特征都符合量产工艺要求，没有无法落地的理想化设计，对于刚接触包装容器结构设计的工程师来说，能够通过这个模型理解薄壁吹塑容器的设计逻辑，掌握人机交互、工艺适配、功能实现三者之间的平衡方法，避免设计出只能看无法量产的理想化结构。
