带锁紧结构的盘式柔性机械联轴器

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792122

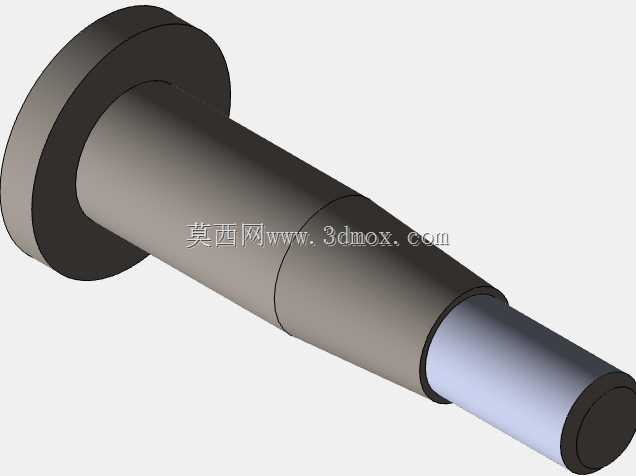

  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器
  • 带锁紧结构的盘式柔性机械联轴器

  在各类工业传动系统的布局中,两轴的对中偏差是无法完全规避的工程问题,不管是加工装配带来的同轴度误差,还是设备运行过程中负载冲击、基座沉降、热胀冷缩引发的轴系位移,都会直接作用在轴端与支撑轴承上,轻则造成轴承磨损加快、传动噪音增大,重则引发轴系疲劳断裂、核心传动部件损毁,这类盘式带锁紧结构的联轴器,正是为解决这类轴系连接痛点设计的传动部件。从实际应用场景来看,这类联轴器覆盖的工况范围极广,从小功率的精密输送线、实验室小型试验台传动,到常规功率的泵组驱动、机床进给轴传动、轻工包装设备的动力传递,都能见到这类结构的应用,它不需要像刚性凸缘联轴器那样要求安装时两轴严格对中,也不会像部分高弹性联轴器那样存在扭转间隙过大、传动精度不足的问题,在需要兼顾一定补偿量与传动刚性的场合适配性极强。

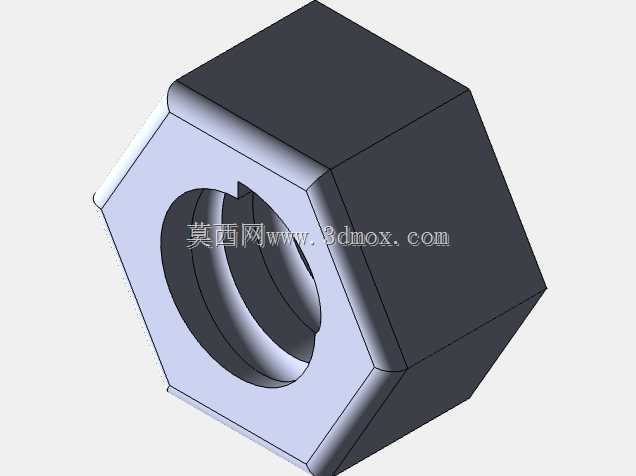

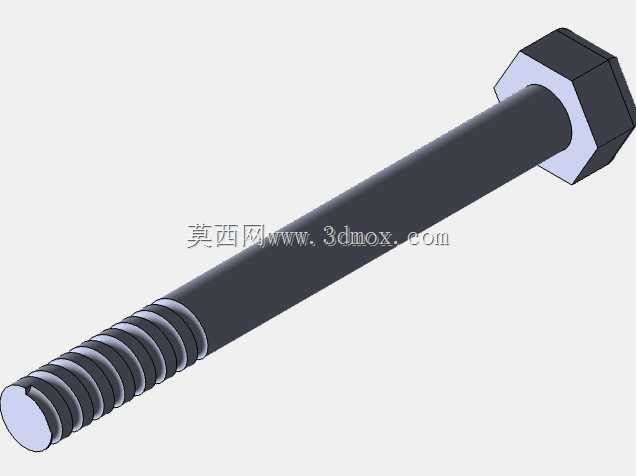

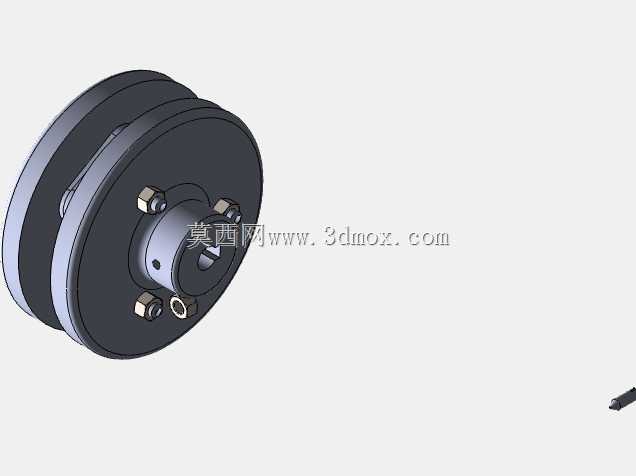

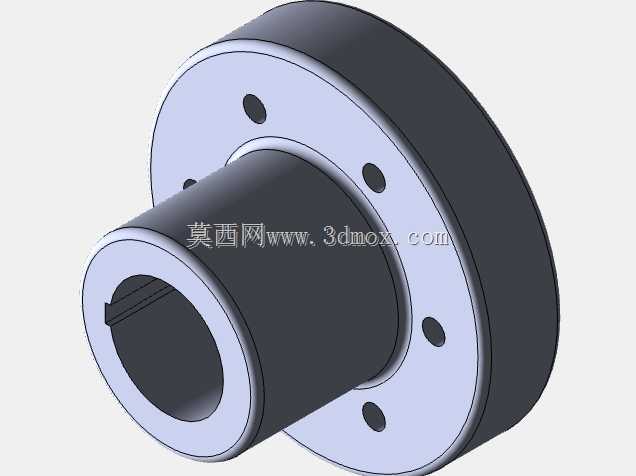

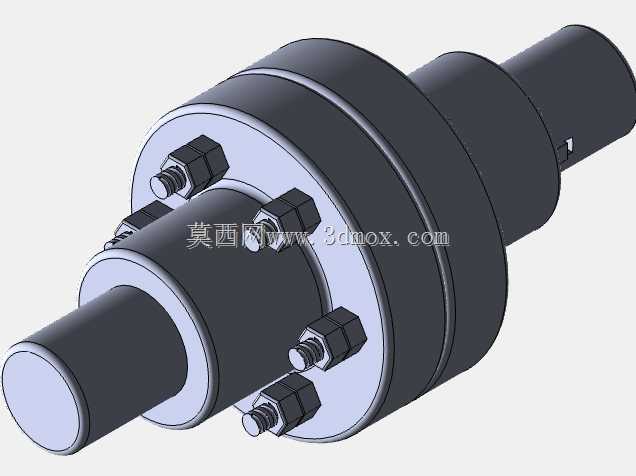

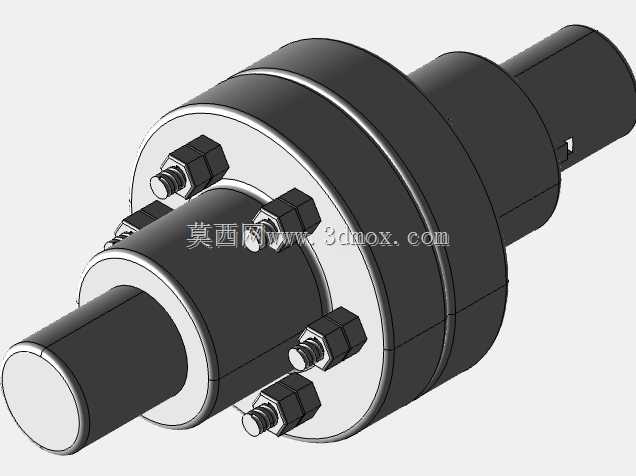

  从功能特性上看,这款联轴器的核心作用是实现两根传动轴之间的动力与运动传递,同时补偿两轴之间的径向、角向与轴向轻微错位,吸收传动过程中的小幅振动,降低冲击负载对两端设备的影响。结构上采用双盘式主体设计,两个盘体分别套装在主动轴与从动轴的轴端,盘体之间通过周向均布的锁紧螺栓实现紧固连接,轴端位置额外设置了径向紧定螺钉,当盘体的轴孔与轴完成配合后,拧紧紧定螺钉可以顶紧轴面,避免传动过程中轴与轴孔之间出现相对打滑,尤其在正反转频繁切换的工况下,这种双重锁紧的结构能大幅降低连接失效的概率。盘体的结合面做了精密加工,保证连接后两个盘体的端面贴合度,避免因贴合间隙带来的传动偏摆。

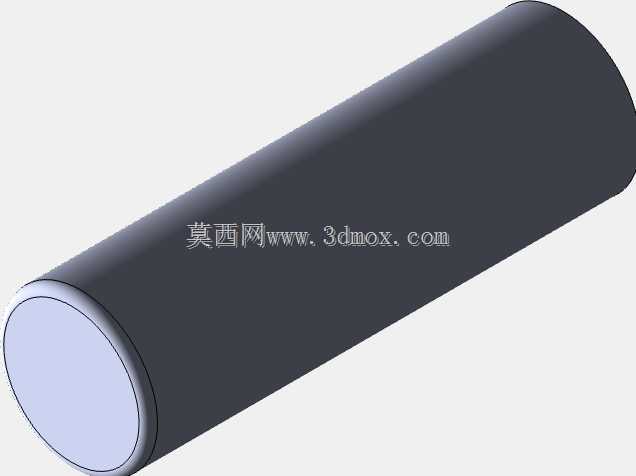

  从设计思路层面拆解,这款联轴器的结构做了针对性的工程优化:周向均布的连接螺栓没有采用过盈配合的铰制孔设计,而是预留了微小的配合间隙,这个间隙正是为两轴的错位补偿预留的活动空间,当两轴存在微小角向偏差时,盘体可以通过螺栓与孔的间隙产生微量偏转,不会在轴端产生额外的附加弯矩;盘体的外缘做了等厚度的圆盘延伸结构,一方面可以增加盘体的转动惯量均匀性,让高速运转时的动平衡表现更好,另一方面也能在一定程度上起到安全防护的作用,避免连接螺栓直接外露剐蹭周边管线或防护结构。轴孔的设计采用了标准圆柱孔形式,适配最常见的圆柱光轴安装场景,不需要对轴端做额外的键槽加工(当然也可根据需求追加键槽结构),降低了配套轴的加工成本,紧定螺钉的位置设置在轴端靠近盘体内侧的位置,既方便安装时用扳手操作拧紧,也不会因为螺钉突出盘体外缘影响安全防护。

  关于安装边界与外形尺寸,这类联轴器的径向最大尺寸为盘体外缘直径,选型时需要确认安装位置的径向预留空间大于盘体半径至少10mm,预留出扳手拧紧连接螺栓的操作空间,避免安装时工具无法伸入;轴向总长度为两个盘体贴合后的整体厚度,安装前需要核算两端轴的伸入长度,保证轴端插入轴孔后,轴的台阶面不会与盘体端面产生干涉,同时紧定螺钉的顶紧位置要避开轴上的键槽、退刀槽等结构,保证顶紧面是完整的圆柱轴面,避免顶紧力不足打滑。安装时不需要强行撬动轴系来追求绝对同轴,只要两轴的径向偏差在0.2mm以内、角向偏差在1°以内,这款联轴器都可以正常补偿,不会影响传动寿命,日常维护时只需要定期检查连接螺栓与紧定螺钉的预紧力,避免长时间运行后紧固件松动即可,不需要额外加注润滑脂,维护成本极低。

  在实际选型匹配时,需要根据传递的额定扭矩、轴径大小、最高运转转速来对应选择对应规格的产品,这款结构的联轴器扭转刚性适中,既可以满足恒定转速下的动力传递,也能适应频繁启停、小幅正反转的工况,不会因为弹性变形过大出现传动滞后的问题,相比膜片联轴器,它的抗冲击能力更强,不会出现膜片疲劳断裂的问题,相比弹性套柱销联轴器,它的结构更紧凑,径向尺寸更小,适合安装空间受限的传动场景。
