凉棚用挤压铝合金排水天沟型材结构

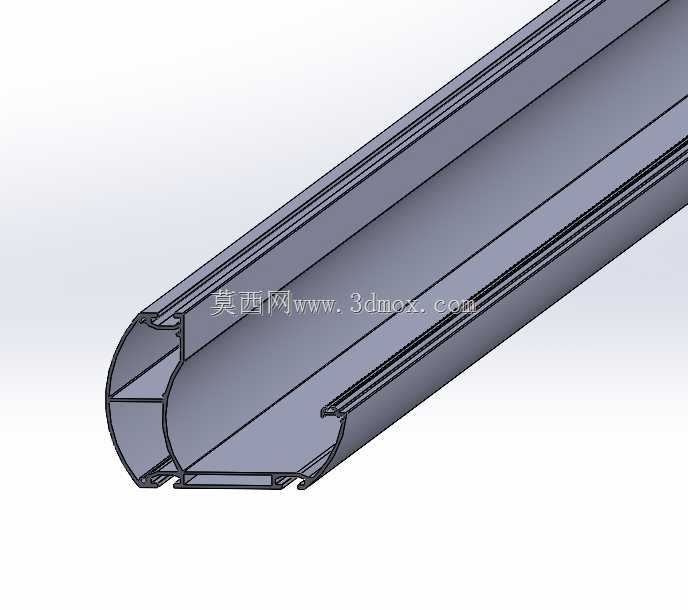

　　户外凉棚搭建过程中，顶面排水系统的可靠性直接决定整体结构的使用寿命，传统凉棚多采用外置PVC落水管或者现场弯折的镀锌铁皮导水槽，不仅安装工序繁琐，长期受紫外线照射、温差形变影响后极易出现接缝渗漏、构件脆裂的问题，挤压铝排水沟型材正是针对这类户外遮阳结构的排水痛点开发的一体化导水构件。这款型材采用空心多腔挤压结构设计，主体导水槽截面为半圆弧过渡的U型腔体，圆弧内壁可以减少水流阻滞，避免落叶、积尘在槽底淤积造成排水堵塞，槽体两侧延伸出带卡槽的安装翼边，安装时无需额外打钉固定导水主体，可直接通过翼边的卡槽嵌入凉棚顶面边框的预设滑槽内，配合橡胶密封胶条就能完成接缝处的防水处理，相比传统现场裁切拼接的排水槽，安装效率能提升60%以上，

　　同时消除了钉孔位置的渗漏隐患。从结构受力角度看，型材的多腔设计并非单纯为了减重，分布在导水腔外侧的两个封闭小腔，一方面可以提升型材整体的抗扭刚度，避免长距离铺设时因自重、积雪荷载出现中部下挠变形，导致槽内积水无法顺坡度流向落水管；另一方面，封闭腔结构可以隔绝型材内外的热传导，在冬季低温环境下减少槽内结冰膨胀对型材本体的应力损伤，延长户外使用的寿命。型材的安装边界需要匹配凉棚顶面的悬挑尺寸，单根型材的标准适配长度可根据凉棚单坡跨度裁切，安装时需要保证槽体沿排水方向保留千分之三到千分之五的纵向坡度，两侧翼边与凉棚顶面边框的搭接宽度不小于15毫米，卡槽内嵌入的三元乙丙胶条压缩量控制在30%左右，既保证密封性能，

　　又不会因为压缩量过大导致型材装配应力集中。在实际应用场景中，这类铝制排水天沟除了适配常规的庭院休闲凉棚，也可用于户外车棚、露台遮阳篷的顶面排水，型材表面可做阳极氧化或者粉末喷涂处理，能匹配不同外观风格的户外结构，不会像铁质构件那样出现锈水污染下方地面或装饰面的问题。设计这款型材截面的时候，特意在导水槽的上口边缘做了内翻的挡水边结构，当遇到短时强降雨、槽内水流速度较快的情况，挡水边可以阻挡水流从槽体侧面溅出，避免雨水顺着棚架立柱漫流到凉棚下方的活动区域；同时槽体底部预留了适配落水管接头的安装卡口，不需要现场钻孔就能快速对接圆形或方形的落水管，整个排水系统从导水到落水的全路径都采用卡接式装配，大幅降低现场施工的技术门槛，

　　普通安装工人参照装配指引就能完成整套排水系统的搭建，不需要专业的焊接、密封作业。从型材的壁厚设计来看，导水腔主体壁厚控制在1.8毫米，安装翼边的壁厚为1.5毫米，这个参数是经过反复荷载验证的，既能承受南方地区冬季的积雪荷载、北方地区的覆冰重量，又不会因为壁厚过大造成材料成本不必要的上升，兼顾了结构可靠性与经济性。很多户外凉棚的排水故障都出现在构件的转角位置，这款型材的截面设计预留了配套转角件的装配余量，现场安装时只需将型材端部裁切为45度斜角，插入配套的压铸铝转角连接件，再通过卡槽内的密封胶条压实，就能完成转角位置的密封连接，不会出现传统拼接方式的接缝错位、打胶不匀导致的渗漏问题。另外，型材的空心腔体结构还可以作为穿线通道，在需要加装凉棚照明、遮阳帘电机的场景下，电源线可以直接从型材腔体内部穿行，不需要额外布置穿线管，让凉棚整体的外观更加整洁，没有外露的管线影响视觉效果。
