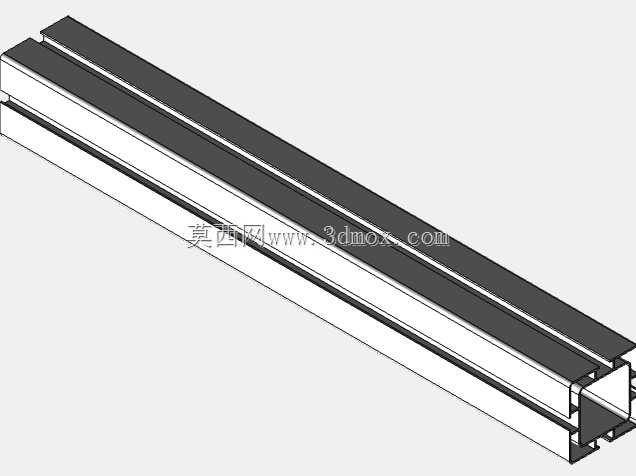

62x62规格工业铝挤型结构三维建模

　　在非标自动化设备、生产线机架、检测工装台架的搭建场景里，工业铝型材是应用占比极高的基础结构件，这类挤压成型的铝合金构件无需焊接，依靠配套的角件、螺栓、T型螺母即可完成快速组装，后期调整改造的灵活性远高于焊接钢结构，在电子制造、轻工包装、实验室设备搭建领域的应用已经非常成熟。本次建模的62x62规格铝型材属于重型承载类的欧标铝型材序列，截面外轮廓尺寸控制在62mm见方，相比常规4040、3030型材具备更高的截面惯性矩，在同等支撑跨度下的抗弯曲变形能力更强，适合作为设备的主承重梁、大跨度机架的立柱，或是输送线的侧边支撑结构使用。从截面结构来看，这款型材采用了多腔体中空设计，四个端面均设置了标准T型槽结构，槽口尺寸适配行业通用的M6、

　　M8T型螺母，不需要额外打孔攻丝，在组装时可以将螺母直接卡入槽道内滑动到指定安装位置，大幅降低现场装配的加工工作量。型材两侧的密封槽位可以嵌入橡胶密封条或是有机玻璃、钣金封板，在搭建设备外防护框架时能够直接完成护板的固定，不需要额外加装压条。建模过程中优先还原了挤压工艺的成型特征，所有截面转角处都保留了挤压生产要求的R角，没有出现尖锐直角结构，避免实际生产中出现模具应力集中导致的开裂问题，同时型材的壁厚按照常规重型承载需求设置，主受力壁厚度满足2.0mm以上的行业通用要求，非受力的腔体加强筋厚度控制在1.5mm，在保证结构强度的前提下尽可能降低型材的单位米重，控制材料成本。在安装边界的设计上，

　　这款型材的端面可以直接适配60系列的方形端盖，端面中心的预留孔位可以直接安装脚轮、可调脚杯，或是与连接板配合实现多段型材的垂直拼接；T型槽的深度经过校核，保证螺母拧入后螺栓的啮合长度满足螺纹连接的强度要求，不会出现滑牙或是连接松动的问题。在实际设备选型过程中，这类62规格的铝型材通常用于单跨长度在1.5米到2.5米之间的框架结构，如果跨距超过2.5米则需要搭配加强筋或是增加中间支撑立柱，避免长期负载下出现型材下挠变形的问题。建模时还特意还原了型材表面的阳极氧化层对应的外观质感，实际生产中这类铝型材通常会做银白阳极氧化处理，表面硬度达到HV150以上，具备不错的耐磨抗腐蚀能力，在常规工业车间环境下不需要额外做表面涂装即可直接使用。

　　相比同规格的钢结构方管，这款铝型材的重量仅为钢材的三分之一左右，组装完成的设备机架整体重量更轻，方便后期的移位与调整，同时铝合金材料的回收再利用成本更低，在设备迭代改造时可以快速拆解重复使用，减少材料浪费。在做三维装配设计时，这款型材的模型可以直接调用到设备总装文件中，通过拉伸切除即可快速完成定制长度的调整，不需要重新绘制截面草图，槽道的位置已经按照标准尺寸预留，在安装配套的传感器安装座、管线槽、拖链支架时，可以直接在槽道内添加配合约束，大幅提升整体设计的效率。需要注意的是，这类铝型材的T型槽虽然具备一定的调节余量，但在做重载设备设计时，关键受力点的连接位置需要加装定位销或是使用弹性螺母，避免设备运行过程中的振动导致连接螺栓移位，影响整体框架的稳定性。另外型材的中空腔体可以用来布设设备的气路管线、控制线缆，不需要额外在型材外部安装走线槽，让设备整体外观更加整洁，同时腔体内部的空间也能对管线起到一定的防护作用，避免生产现场的杂物剐蹭损坏线缆。
