交流稳压器连接固定钣金结构件

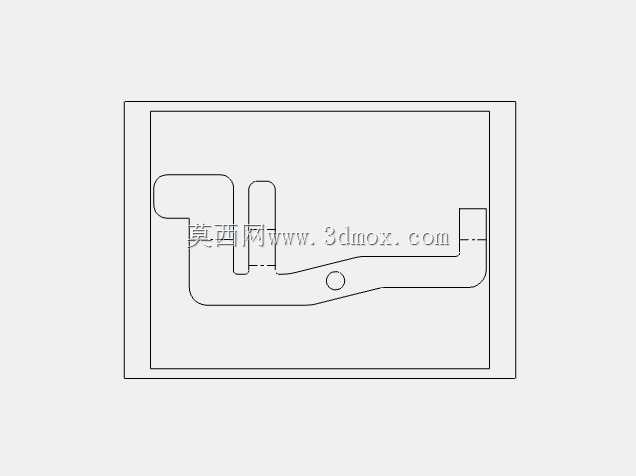

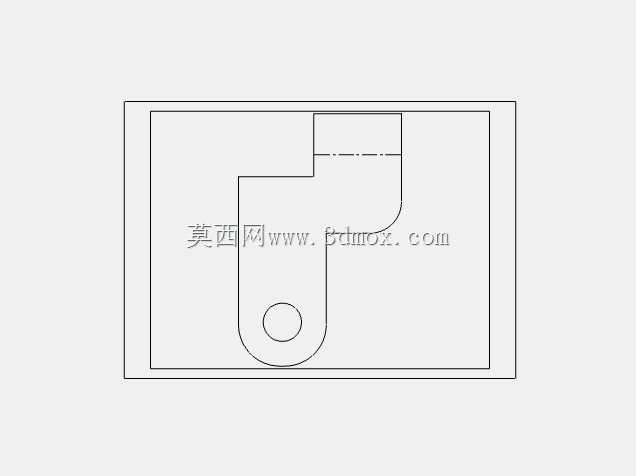

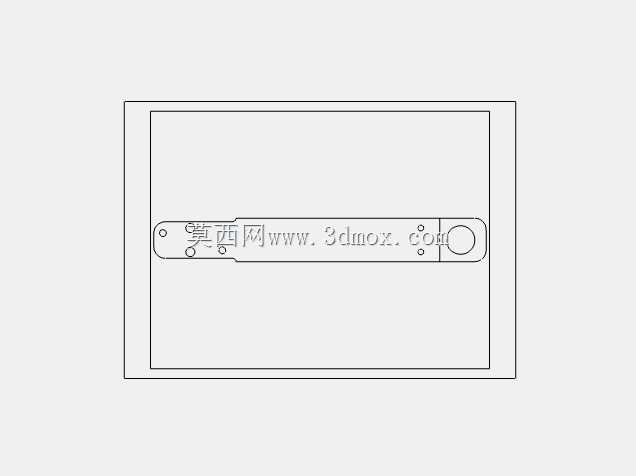

　　这款结构件是交流稳压器内部用于电路模块与壳体连接的承载钣金件，在民用及工业小功率交流稳压器设备中，这类零件承担着固定整流模块、衔接主回路接线端的核心作用，日常运维中拆换稳压器内部元件时，该零件的安装精度直接决定内部接线的应力释放程度，若零件形位公差超差，长期运行中接线端子受振动拉扯容易出现虚接打火的隐患。从结构设计逻辑来看，零件整体采用折弯一体成型工艺，主体平板区域贴合稳压器内壁的安装基准面，上方的缺口结构是为了避让稳压器内部的调压线圈出线端，避免钣金锐边割破线圈绝缘层，下方的半圆弧形收边是为了匹配稳压器内部圆形接线柱的安装空间，圆弧与安装孔的同轴度控制在0.1mm以内，保证接线柱穿过时不会与钣金件发生剐蹭，

　　预留的圆形安装孔用于穿设M4规格的固定螺丝，孔位周边做了微小的沉台设计，避免螺丝拧紧时突出平面干涉其他元件的安装。在实际安装场景中，该零件的安装边界需要匹配稳压器壳体的内壁卡槽，零件总长度控制在68mm，宽度32mm，折弯高度12mm，所有折弯边的内R角统一为0.5mm，适配1.2mm厚度的冷轧钢板冲压折弯工艺，生产时不需要额外的焊接工序，单工序冲压配合两次折弯即可成型，量产一致性较好。设计时特意将零件的受力集中区域做了局部加宽处理，也就是圆弧过渡的连接段，该位置在设备运输过程中会承受内部模块的惯性冲击力，加宽后截面的抗弯强度提升30%左右，不需要额外增加加强筋就能满足抗振要求，同时零件上方的虚线标识区域是预断的压线片结构，

　　组装时可以根据实际接线的线径大小掰断对应位置的压片，直接压住线束不需要额外增加线卡，减少装配时的零件种类。从设备适配性来看，这款结构件可以适配额定功率5kVA到10kVA的桌面式交流稳压器，安装时不需要对壳体做额外的打孔修改，直接利用壳体原有的定位凸台卡入零件侧边的定位缺口即可完成预固定，后续打螺丝时不需要额外扶持零件，能有效提升装配线的作业效率。零件表面采用静电喷塑处理，绝缘性能满足电气设备的安规要求，不会与内部带电部件发生短路风险，边缘位置全部做了去毛刺处理，避免装配工人操作时被锐边划伤。在三维建模过程中，这类钣金件的展开尺寸计算需要精准扣除折弯系数，针对1.2mm厚的冷轧钢板，90度折弯的扣除值取2.2mm，

　　保证折弯成型后所有孔位的位置度符合装配要求，圆弧段的展开需要做分段相切处理，避免展开后出现轮廓畸变导致冲压下料时尺寸超差。实际应用中，这类小钣金件往往容易被设计人员忽略，但恰恰是这类连接零件的精度，决定了整台稳压器的装配工艺性和长期运行的可靠性，很多小厂生产的稳压器出现内部异响、接线松脱的问题，大多是这类连接钣金的尺寸控制不到位，安装时强行拉扯对位，导致内部结构存在初始内应力，设备运行一段时间受温度变化影响，内应力释放后就会出现螺丝松脱、元件移位的故障。这款结构件在设计时还考虑了后期维护的便利性，零件拆卸时只需要拧下一颗固定螺丝即可取下，不需要拆解周边的其他元件，更换内部调压模块时可以大幅缩短维修时间，对于批量运维的工业供电场景来说，这类细节设计能有效降低设备的停机维护时长。
