22lr口径枪械供弹弹匣剖面结构设计

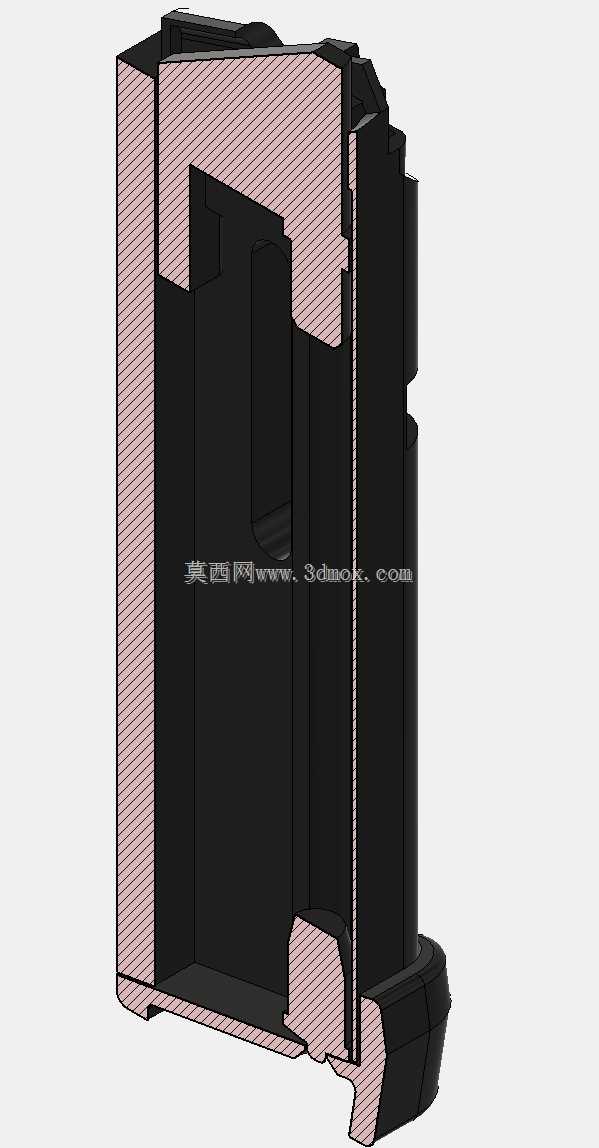

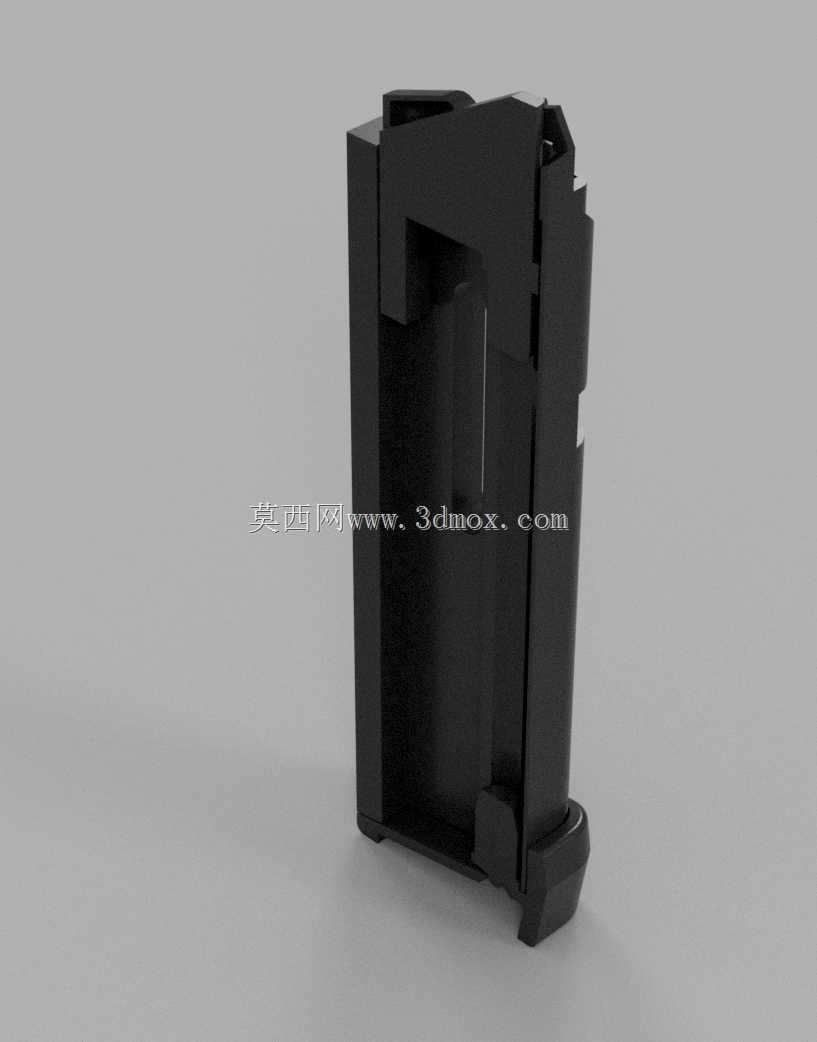

　　本次呈现的是22lr口径轻武器配套供弹弹匣的剖面结构三维设计，从实际使用场景来看，这类弹匣主要适配小口径民用运动步枪、手枪以及训练用枪械，在民用射击运动、基础射击训练场景中应用广泛，其供弹稳定性直接决定枪械射击过程的可靠性，是轻武器系统中直接影响使用体验的核心零部件之一。从功能特性层面分析，该弹匣的核心作用是存储定装22lr弹药，并在枪械自动循环过程中，依靠内部托弹簧的弹力逐发将弹药输送到供弹位置，保证枪机复进时能够顺利推弹入膛。剖面结构的设计呈现，能够清晰展示弹匣内部的容弹空间排布、托弹板运动行程、抱弹口限位结构的配合关系，方便结构设计人员直观理解供弹路径的设计逻辑，排查供弹卡顿、弹药脱落等常见故障的设计诱因。

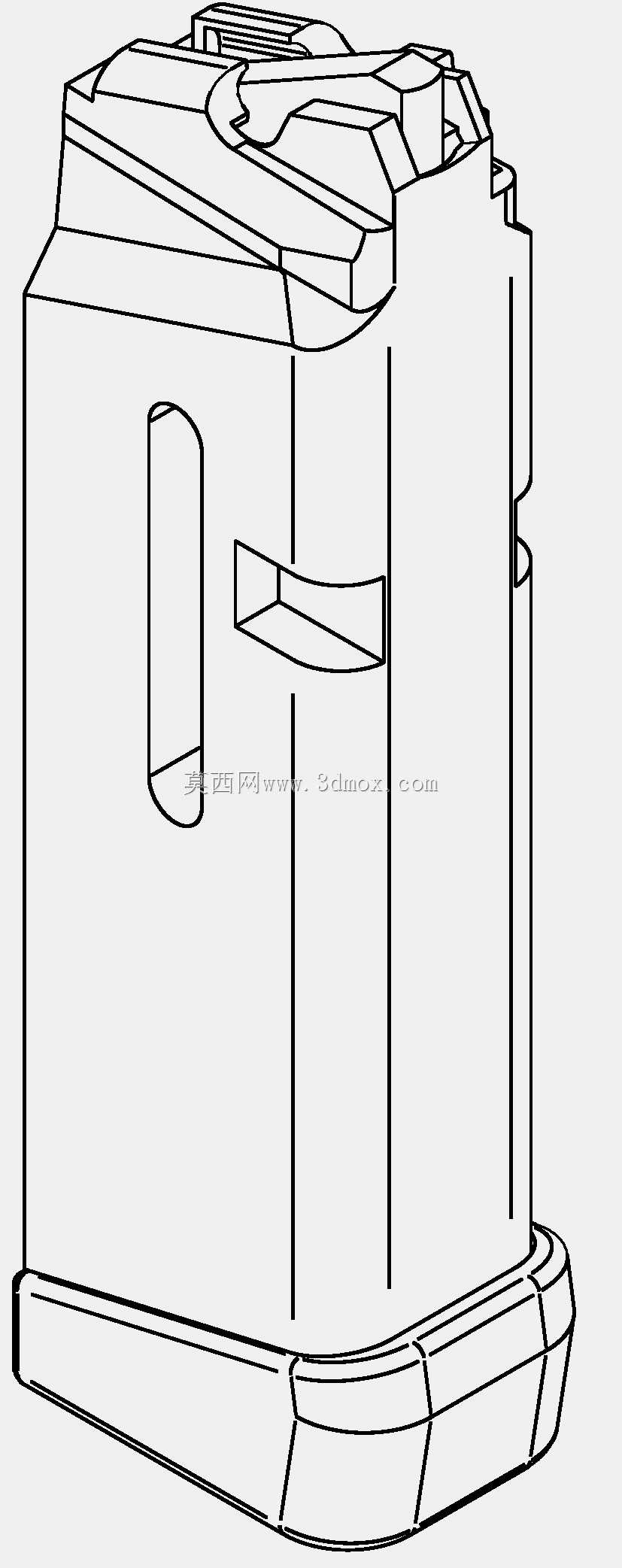

　　在设计思路的考量上，该弹匣的壳体采用薄壁弯折加局部加强的结构形式，剖面可见的壳体侧壁做了等距的加强筋设计，既能够控制弹匣整体重量，又可以保证在日常插拔、磕碰过程中壳体不会发生形变，避免内部托弹板卡滞。内部容弹腔的尺寸完全匹配22lr弹药的弹壳锥度与弹头外形，腔体内壁做了顺滑的过渡处理，减少托弹板上下运动时的摩擦阻力，托弹板的外形与最下方弹药的轮廓完全贴合，保证托弹簧的推力能够均匀作用在弹药底部，避免推弹过程中弹药发生歪斜。抱弹口位置的限位结构做了向内的弯折收口，既能够保证弹匣内的弹药不会在重力作用下脱落，又能够在枪机推弹时提供合适的让位间隙，不会对弹药运动造成额外阻碍。

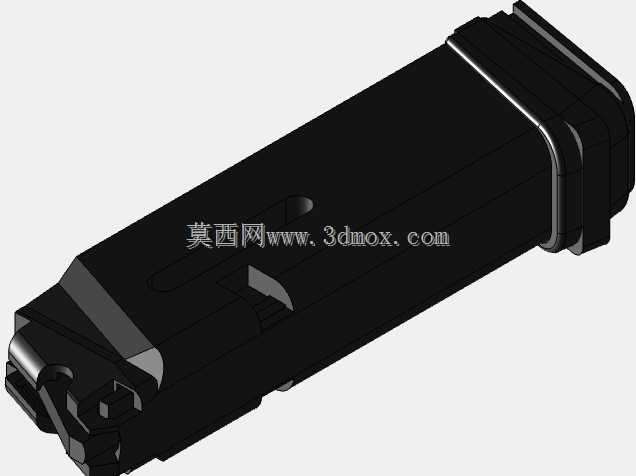

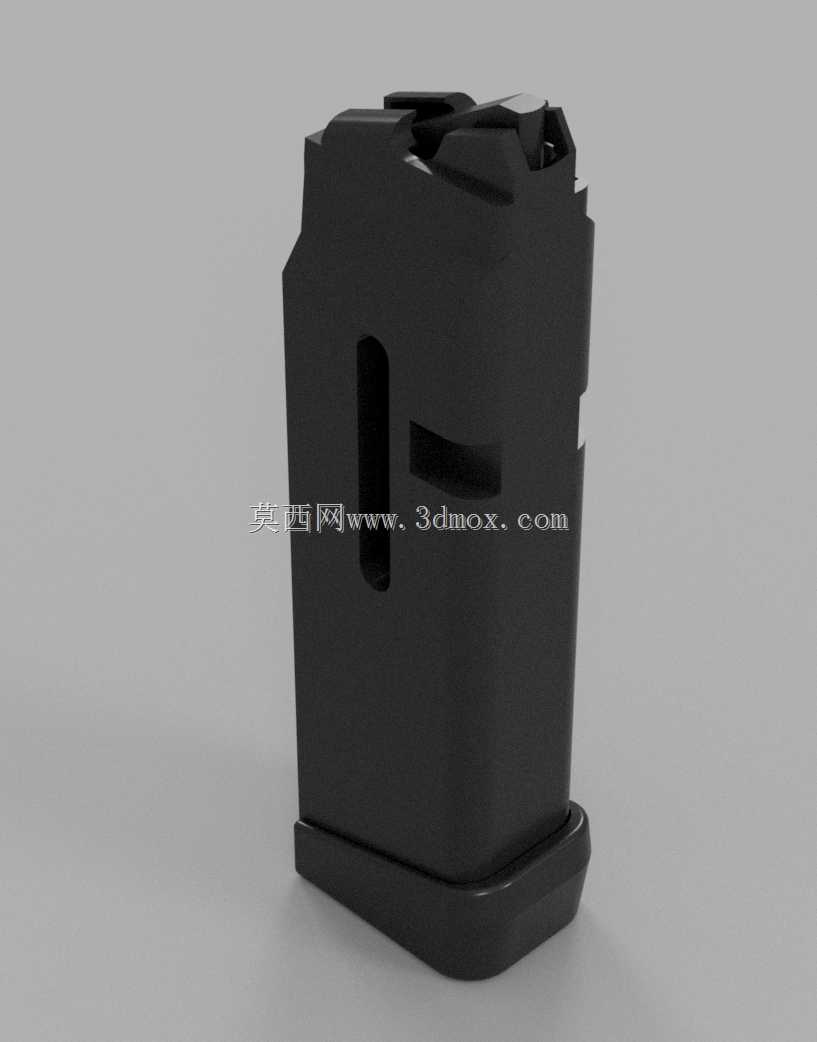

　　从外形尺寸与安装边界来看，该弹匣的整体外形适配对应枪械的弹匣井安装尺寸，插入端的外形做了导向斜面设计，方便使用者在暗光或者紧急状态下快速完成弹匣插拔更换，弹匣外露部分的侧壁做了防滑纹理处理，提升插拔时的摩擦力，避免手滑导致弹匣脱落。弹匣底部的端盖采用卡扣式连接，方便日常维护时拆解内部托弹簧与托弹板，清理进入弹匣内部的泥沙、碎屑等杂物，保证供弹顺畅。剖面展示的内部空间中，托弹簧的安装空间做了专门的导向槽设计，避免弹簧压缩过程中发生偏斜，导致托弹板受力不均出现卡滞。

　　在实际工程验证环节，这类弹匣的设计需要重点关注几个核心配合尺寸：抱弹口的收口尺寸需要严格控制，过大会导致弹药脱落，过小则会导致推弹阻力过大甚至无法推弹入膛；托弹板的行程需要与容弹量匹配，保证最后一发弹药也能够被输送到正确的供弹位置；壳体的壁厚需要在强度和重量之间做平衡，过厚会增加整体重量影响枪械握持平衡，过薄则容易在磕碰后变形失效。另外，弹匣与弹匣井的配合间隙也需要严格控制，间隙过大会导致弹匣安装后晃动，影响供弹位置精度，间隙过小则会导致插拔阻力过大，更换弹匣时操作不畅。从结构设计的细节来看，该弹匣的剖面还展示了内部的防反装结构，托弹板的外形做了不对称设计，弹药如果反向装入弹匣，托弹板无法正常承托弹药，会直接出现卡滞，从结构层面避免使用者误装弹药导致的射击故障。这类小口径弹匣的设计，相比大口径供弹具，对尺寸精度的要求更高，因为22lr弹药的底缘尺寸较小，抱弹口对底缘的限位精度直接影响供弹成功率，细微的尺寸偏差就可能导致供弹故障，因此在三维建模过程中，所有配合面的公差都需要严格控制，保证量产时的尺寸一致性。
