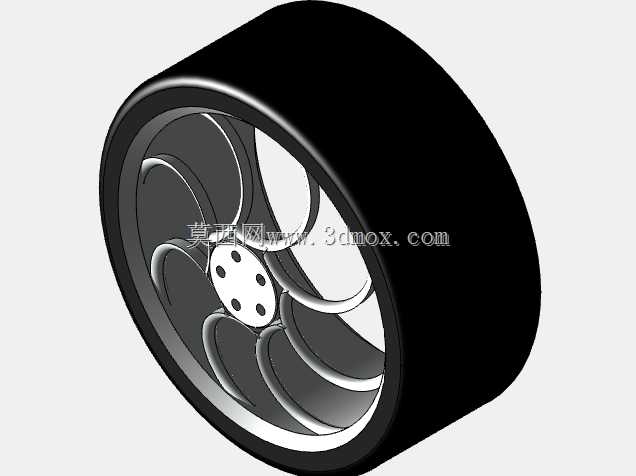

乘用车五辐轮毂带轮胎总成结构设计

　　这套车轮总成模型覆盖了乘用车行走系统核心部件的完整结构细节，建模过程中优先还原了量产部件的装配逻辑与实际使用中的受力适配特性，可直接用于整车总布置阶段的装配干涉校验、底盘动力学仿真的部件参数匹配，也能作为改装轮毂设计、行走系统教学演示的基础参考模型。从实际应用场景来看，这类车轮结构主要适配紧凑型家用乘用车的非承载式行走端，日常行驶中需要承担整车垂直载荷、传递驱动与制动力矩，同时缓冲路面颠簸带来的瞬时冲击，因此建模时对轮辐的受力过渡区域、轮辋与轮胎的配合密封面都做了贴合量产工艺的细节还原，没有做过度的艺术化简化。设计思路上，轮辐采用五组弧形叶片式结构，每组轮辐从中心安装盘位置平滑过渡到轮辋内侧，

　　过渡圆角全部按照低压铸造工艺的拔模要求设置，避免出现应力集中的锐角结构；中心安装盘预留了五个均匀分布的螺栓过孔，孔位的节圆直径、中心定位孔的尺寸都参照主流A级乘用车的轮毂安装标准设定，安装面做了0.2mm的平面度公差预留，和实车装配时的贴合要求一致。轮辋部分的结构严格按照子午线轮胎的装配尺寸设计，胎圈座的角度、轮缘的高度都符合常规民用轮胎的安装规范，轮胎部分的胎侧厚度、胎面宽度的比例也和量产16寸乘用车轮胎的参数匹配，胎体和轮辋的配合面做了干涉检查，确保装配状态下没有结构穿模，能直观展示轮胎充气后与轮辋的贴合位置。从安装边界来看，轮辐背面的制动避让空间按照常规浮钳式盘式制动器的尺寸预留，不会和卡钳、制动盘产生运动干涉，

　　轮辋的偏距设置也兼顾了多数紧凑型车的轮距设计要求，装车后不会出现轮胎蹭翼子板内衬、蹭减震器弹簧座的问题。模型的结构拆分清晰，轮毂和轮胎为独立可编辑的实体，方便后续根据不同设计需求调整轮辐造型、更换轮胎扁平比参数，也能直接导出用于3D打印验证装配关系，或是渲染生成产品展示素材。在细节处理上，轮辐表面的造型曲面做了G2连续处理，没有出现建模过程中常见的曲面褶皱、接缝错位问题，轮胎的胎侧虽然没有做复杂的花纹细节，但整体轮廓的圆度、胎唇的凸起结构都准确还原，能够满足总布置阶段的空间校核需求，不需要额外做大量结构修正就能直接调用到整车装配模型中。对于刚接触行走系统设计的从业者来说，这个模型也能直观展示轮毂与轮胎的配合关系、安装孔位的分布逻辑，帮助理解车轮部件从设计到装配的全流程尺寸约束，避免在实际设计中出现安装位不匹配、避让空间不足这类常见问题。
