基于NX CAD设计的多辐条轻量化汽车轮辋

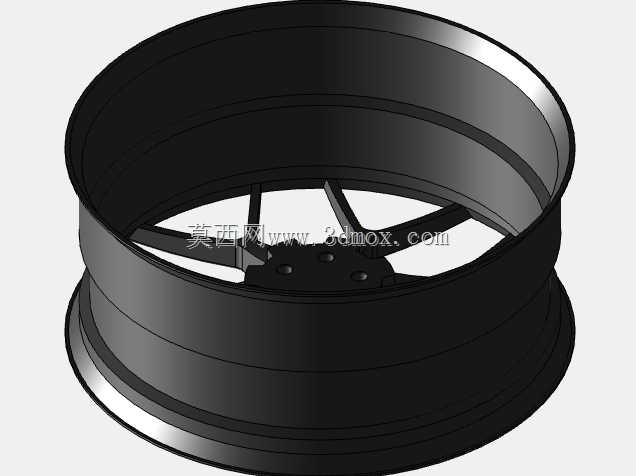

　　在乘用车行走系统的部件开发环节，轮辋作为连接轮胎与车桥轴头的核心承载件，其结构设计直接关联整车行驶的操控稳定性、簧下质量控制水平以及NVH表现，本次完成的多辐条轮辋三维结构，完全围绕民用改装乘用车型的实际装车需求搭建，可覆盖17-19寸适配规格的家用轿车、城市SUV的换装场景。从实际装车的功能逻辑来看，轮辋首先要承担整车整备质量传递下来的垂直载荷，还要承受车辆起步、制动时的扭矩冲击，以及过弯、经过颠簸路面时的横向交变载荷，因此在结构建模阶段，首先锁定了轮辋与轴头连接的安装基准面——也就是PCD螺栓孔分布圆的位置精度，所有安装孔的位置度公差在建模时就预留了机加工的工艺余量，中心定位孔的同轴度与轮辋整体旋转轴线严格重合，避免装车后出现高速行驶的动平衡偏差问题。

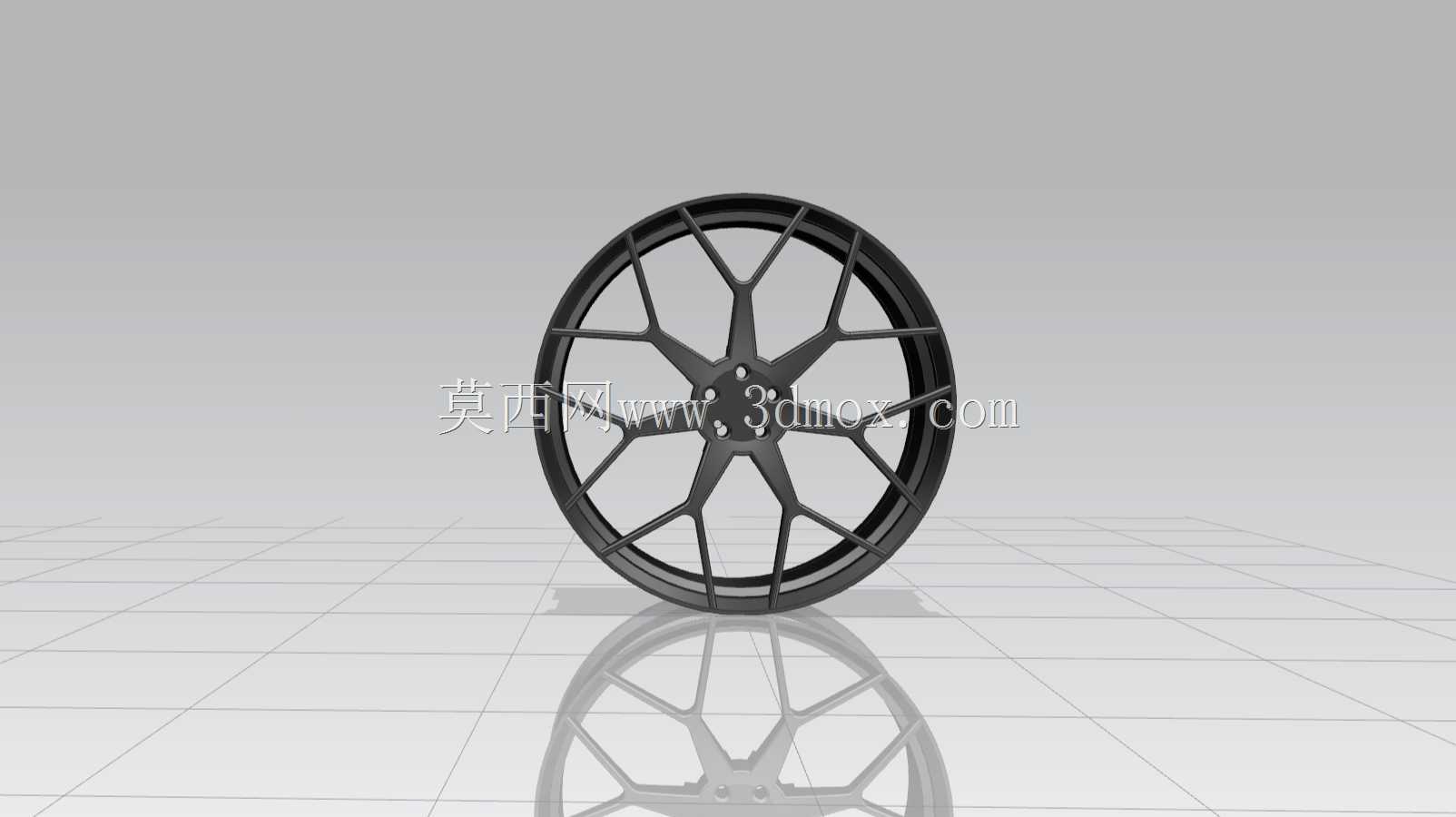

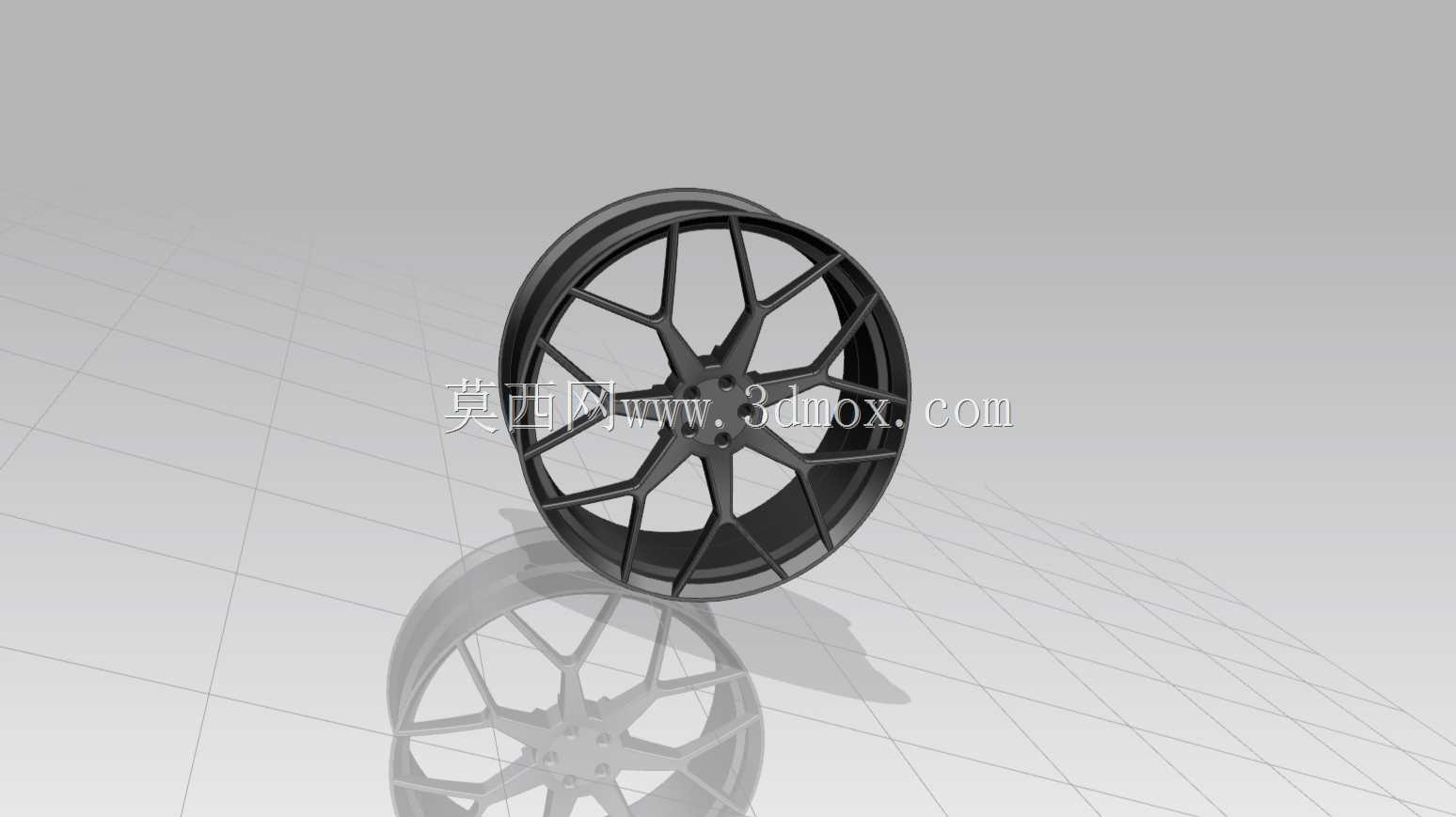

　　设计思路上没有采用传统的厚辐条重载结构，而是选择了分叉式多辐条的构型，每根主辐条从中心安装盘位置向外延伸至轮辋胎圈座位置时拆分为两个支脚，这种结构一方面可以在同等材料用量下提升辐条的抗弯截面模量，分散轮辋外圈受到的冲击载荷，避免单根辐条应力集中导致的断裂风险；另一方面多辐条的排布可以给刹车系统留出更充足的散热风道，车辆在连续制动工况下，刹车卡钳与刹车盘产生的热量可以顺着辐条之间的空隙快速导出，减少热衰减对制动性能的影响。建模过程中对轮辋的各个安装边界做了严格的尺寸约束：胎圈座的直径、轮缘的高度完全符合乘用车轮胎的装配标准，确保轮胎安装后不会出现滑圈、漏气的问题；中心安装盘的下沉深度做了适配性调整，避开常见改装车型的刹车卡钳安装位置，避免装车后出现辐条蹭卡钳的问题；螺栓孔的沉台深度也做了校核，保证轮毂螺栓安装后可以达到规定的啮合长度，不会出现螺纹咬合不足导致的车轮脱落风险。

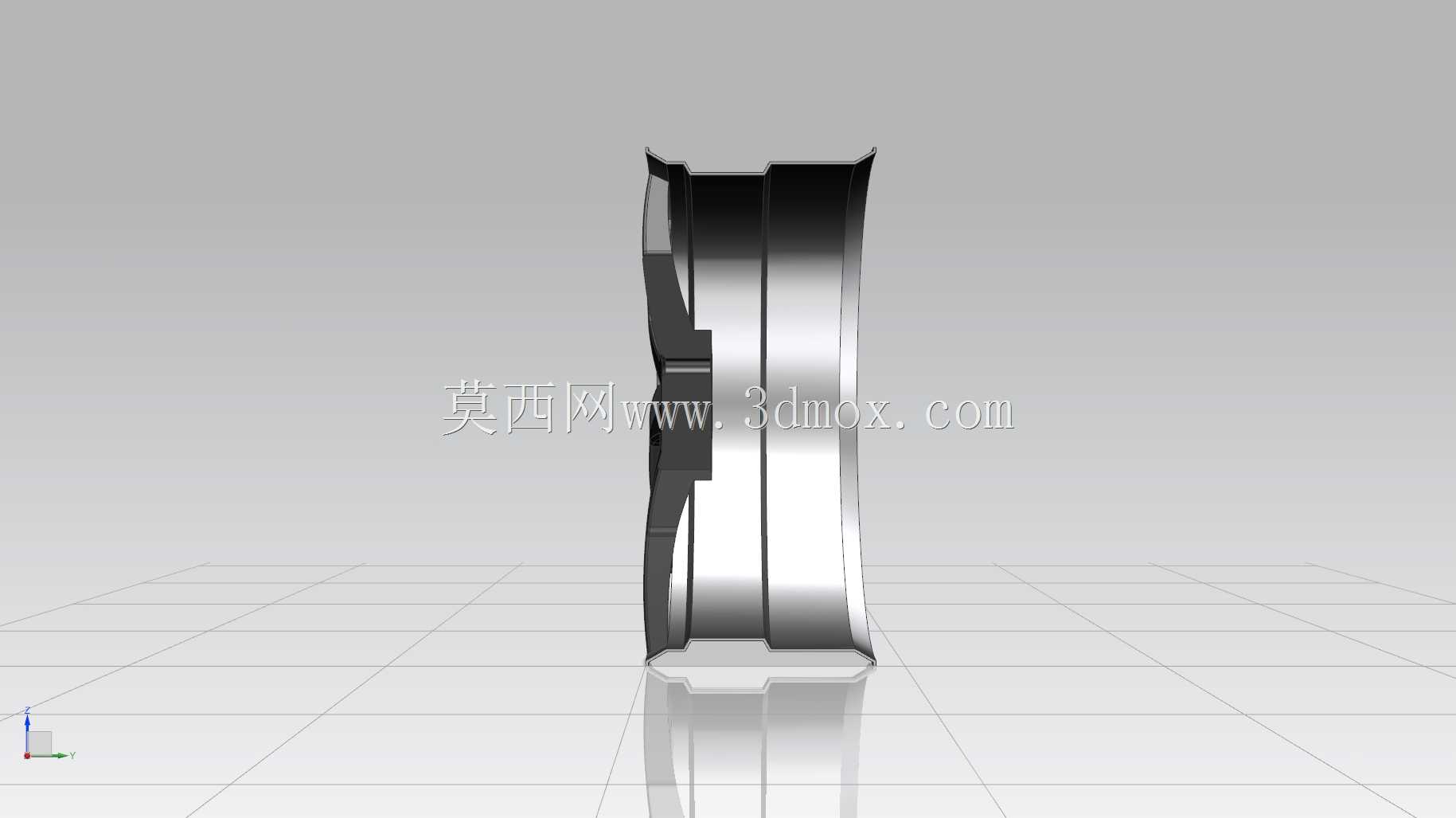

　　从实际应用场景出发，这类轮辋除了满足日常城市道路的行驶需求，也能适配轻度非铺装路面的使用场景，因此在结构建模时对轮辋轮缘的位置做了加厚处理，当轮胎受到侧向挤压时，加厚的轮缘可以给胎侧提供足够的支撑，避免轮胎脱圈。辐条与轮辋外圈连接的过渡位置全部做了大圆角处理，消除直角结构带来的应力集中点，在承受交变载荷时可以大幅降低疲劳裂纹产生的概率。轮辋的气门嘴安装孔位置也做了结构优化，避开辐条的遮挡位置，方便后续充气、胎压监测传感器的安装与维护。整个模型的结构完全遵循可制造性原则，不管是采用低压铸造还是锻造工艺生产，所有的拔模角度、壁厚均匀性都在建模阶段做了校验，避免出现壁厚突变导致的铸造缩孔、锻造填充不足的工艺问题，不需要做过多的结构调整就可以直接进入工艺开模环节，对于结构设计从业者来说，该模型也可以作为轮类部件结构设计的参考样件，理解承载类旋转部件的载荷分布逻辑、安装边界的校核方法，以及结构轻量化与强度平衡的设计思路。
