汽油割草机启动器卡接锁紧结构件

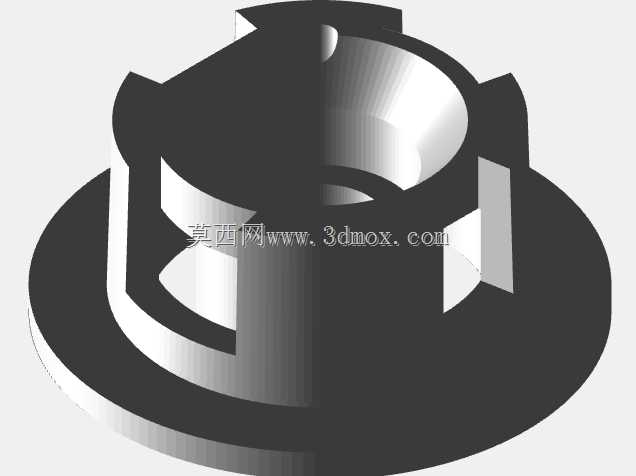

　　园林养护作业中，手持式汽油修边机、打草机的启动可靠性直接影响户外作业效率，该结构件作为手拉启动器与主机本体的连接锁紧部件，承担启动过程中扭矩传递、轴向定位、快速拆装的核心功能，是小型汽油园林工具启动系统的关键受力零件。从实际使用场景来看，户外园林作业环境多存在草屑、泥沙、露水侵蚀，作业过程中设备频繁产生振动，启动操作时用户快速拉拽启动拉绳会产生瞬时冲击扭矩，这就要求该连接结构既要保证足够的连接强度，避免启动过程中连接松脱导致启动失效，也要具备快速拆装的特性，方便用户日常清理启动器腔体积存的草屑、更换拉绳或复位弹簧时无需复杂工具即可完成拆卸。该零件采用带法兰边的套筒式主体结构，法兰边作为轴向定位基准面，安装时贴合主机壳体的安装端面，

　　保证启动器输出轴与主机曲轴输入端的同轴度，避免偏心导致的启动卡滞、轴套异常磨损问题。套筒侧壁均匀分布三个凸台式卡接结构，卡接凸台采用带导向斜面的设计，安装时将启动器对准安装位旋转一定角度，凸台沿导向斜面滑入主机壳体对应的卡槽内，旋转到位后凸台的直面与卡槽端面贴合，形成轴向锁紧，无需额外螺丝固定即可承受启动过程中的轴向拉力与周向扭矩，相比传统螺丝固定的启动器连接结构，拆装效率提升60%以上，也避免了户外作业中螺丝锈蚀、滑牙导致的拆卸困难问题。套筒内壁设置有环形定位台阶，用于安装启动器的复位弹簧座，台阶的高度与内径尺寸经过匹配设计，保证弹簧座安装后无径向窜动，启动拉绳回弹过程中弹簧不会出现偏斜卡滞。卡接凸台的根部做了R角过渡处理，

　　通过应力分散设计避免反复拆装、受冲击载荷时凸台根部出现应力集中断裂，经过实际工况验证，可承受超过500次启动冲击与拆装循环无结构损伤。法兰边的外径尺寸匹配主流手持式1.5kW以内汽油打草机、修边机的启动器安装位尺寸，安装边界直径控制在42mm，套筒主体高度28mm，整体结构紧凑，不会额外增加启动器部分的体积与重量，符合手持式园林工具轻量化的设计要求。零件的壁厚设计兼顾强度与注塑成型工艺性，主体壁厚均匀控制在2.5mm，既满足结构强度要求，也避免注塑过程中出现缩痕、翘曲等成型缺陷，适合采用玻纤增强尼龙材料批量注塑生产，材料本身具备耐油、耐冲击、耐户外老化的特性，可适应园林作业的复杂户外环境。从装配逻辑来看，

　　该结构件作为启动器与主机之间的连接接口，其尺寸公差设计严格匹配主机壳体卡槽与启动器本体的安装尺寸，卡接凸台的周向位置度公差控制在0.1mm以内，保证旋转卡接时三个凸台同时受力，避免单个凸台受力过大导致断裂。法兰端面的平面度公差控制在0.05mm以内，安装后与主机壳体端面贴合紧密，可阻挡草屑、泥沙进入启动器腔体内部，减少内部零件的磨损，延长启动系统的整体使用寿命。在实际维修场景中，当启动器出现拉绳断裂、弹簧失效等故障时，用户只需反向旋转启动器即可将整个启动器模块拆下，无需拆解主机其他部分，大幅降低了户外作业现场的维修难度，也减少了设备的停机维护时间。
