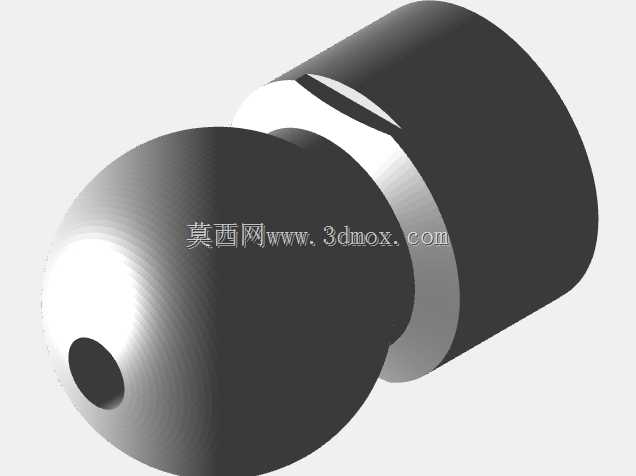

热带淋浴用球形铰接管路接头结构

　　这类球形铰接式管路接头，主要应用在淋浴系统尤其是需要多角度调整出水方向的热带雨淋类淋浴装置中，作为供水通路的活动连接节点使用。实际工况中，淋浴管路往往需要根据安装空间、使用需求调整出水端的朝向，普通硬管接头无法实现角度偏转，而这类带球面配合的接头，能够依靠球面的转动特性，在一定角度范围内自由调整管路连接角度，同时保证连接位置的密封性能，避免通水状态下出现渗漏问题。从结构设计来看，接头整体分为两个核心配合部分，一端是带外圆柱连接段的主体，用于和固定供水管道进行刚性连接，圆柱段的外径尺寸匹配常规1/2英寸水暖管路的安装标准，能够直接和同规格的内螺纹管路或者快接结构适配，安装边界上圆柱段的长度控制在合理范围，

　　不会因为过长导致安装后突出墙面过多，也不会因为过短导致连接咬合长度不足引发松脱。另一端是带中心通水孔的球体结构，球体表面做了高精度的光滑处理，和主体端的内球面配合面形成球面密封副，转动过程中配合面始终保持紧密贴合，不需要额外添加密封件也能在低压供水工况下实现可靠密封，当然实际量产版本会在球面配合处增加耐磨密封环，提升长期反复转动后的密封寿命。球体的中心通水孔直径经过流量校核，能够满足淋浴场景下的大流量供水需求，不会因为通径过小导致出水压力损失过大，影响淋浴体验。设计过程中需要重点考虑球面的配合公差，间隙过大会导致密封失效出现漏水，间隙过小则会导致转动阻力过大，调整角度时过于生涩，甚至长期使用后出现球面磨损卡滞的问题。

　　同时球体的转动角度范围做了限位设计，避免过度转动导致配合面脱开，最大偏转角度能够覆盖日常淋浴调整的所有常用角度，不需要额外增加转接接头就能实现出水方向的灵活调整。这类接头的安装方式非常简便，固定端和供水管路连接紧固后，只需要转动出水端连接的淋浴喷头或者管路，就能调整到需要的出水角度，不需要松动整个管路连接，日常使用维护的成本很低。在材质选择上，这类接头一般采用耐腐蚀的黄铜或者工程塑料制作，能够长期耐受淋浴热水的温度变化，同时耐受卫浴环境下的潮湿水汽腐蚀，不会因为长期使用出现锈蚀导致转动失灵或者漏水问题。从结构强度来看，接头的壁厚经过强度校核，能够承受常规市政供水的压力波动，不会因为水锤效应出现开裂或者变形。

　　球面部分的表面粗糙度要求较高，加工过程中需要经过精磨或者抛光处理，降低转动过程中的摩擦阻力，提升操作的顺滑度。实际应用中，这类接头除了用在顶喷淋浴系统上，也可以用在手持花洒的连接位置、厨房抽拉龙头的活动节点等需要调整管路角度的水暖场景，适配性非常广泛。建模过程中需要重点保证球面的圆度公差，以及两个连接端的同轴度基准，避免安装后出现管路偏斜，导致通水时出现额外的应力，长期使用下出现接头断裂的问题。连接段的尺寸严格遵循通用水暖配件的安装标准，不需要额外定制转接件就能和市售的标准管路配件互换，降低了安装和替换的成本。
