吉姆尼车载杯架与手机固定支架结构

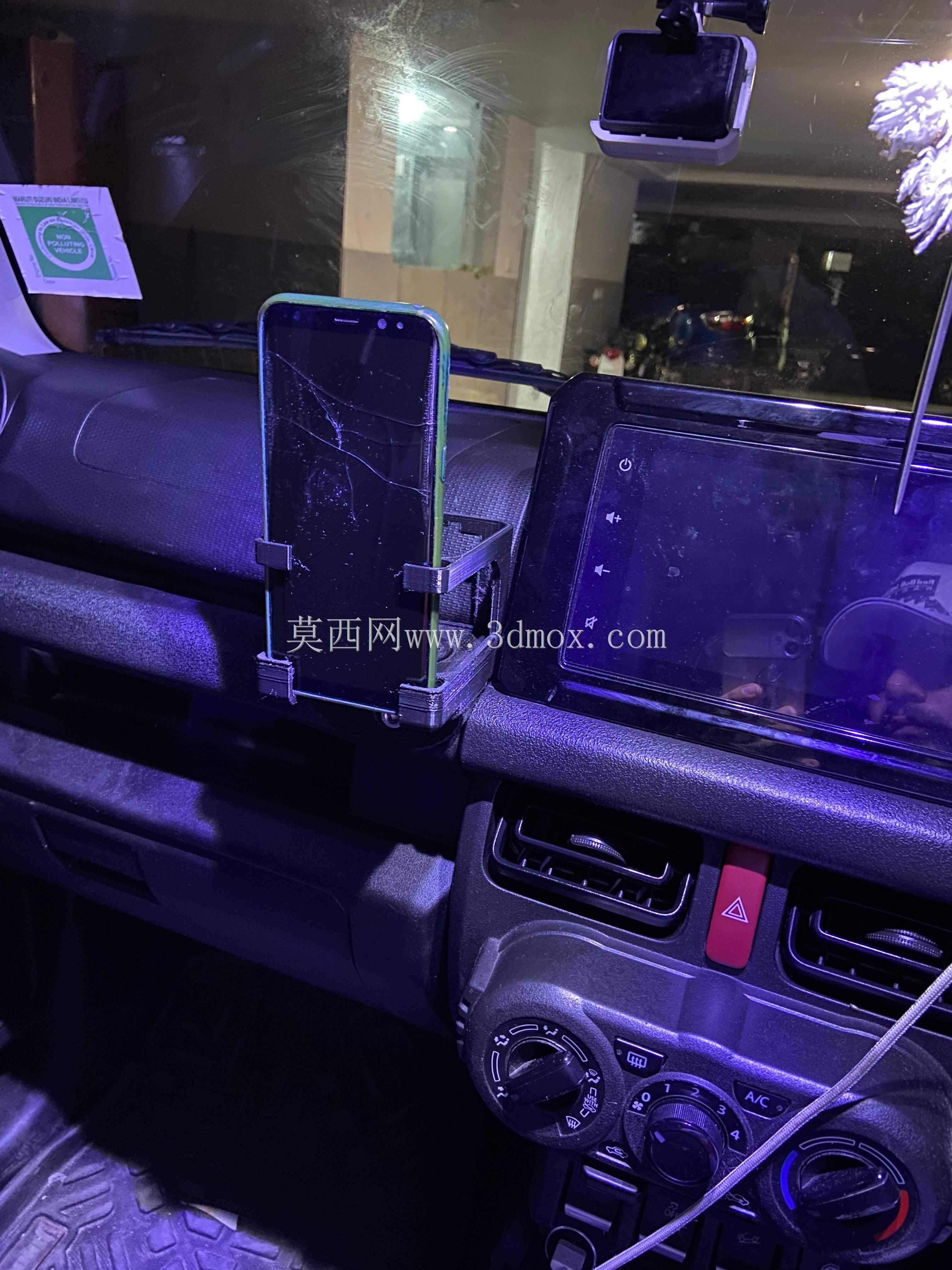

　　这款车载集成支架是针对吉姆尼车型中控区域的安装空位做的适配结构，核心解决原车音响旁预留孔位的空间利用问题，同时整合水杯放置与手机固定的双重功能，适配越野场景下的车内置物需求。从实际装车场景来看，吉姆尼作为硬派小型越野车，中控区域预留的安装孔原本是为高配车型的附加功能模块预留，低配车型空置的状态下既浪费空间，越野颠簸路段也容易出现零散物品无处固定的问题，这款支架直接卡入对应孔位，不需要额外打孔或者破坏原车内饰结构，安装过程不需要专用工具，对准孔位推入即可完成固定，拆卸也不会在原车内饰上留下痕迹，适配后期改装的可逆需求。

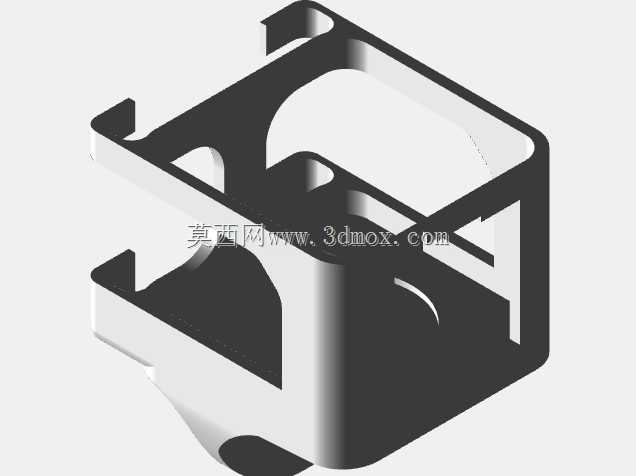

　　结构设计上，支架整体采用一体化框型结构，上部的弧形卡位是专门为常规直径的车载水杯、饮料瓶设计的限位结构，卡位的弧度做了微收处理，能够在车辆颠簸、侧倾的时候限制水杯的横向位移，避免水杯倾倒洒出液体；下部的开放式卡槽是手机放置位，卡槽的宽度适配主流尺寸的智能手机，预留了充电线的走线缺口，放置手机的时候不需要拆卸手机保护壳，横竖屏放置都能获得足够的支撑力。考虑到安装孔位本身存在的微小偏移公差，支架的安装定位边做了0.8mm的偏移补偿，刚好匹配孔位的实际加工公差，卡入之后不会出现松旷晃动的问题，支架与孔位的接触边缘做了圆角过渡，避免长期使用过程中磨损原车的塑料内饰面板。

　　材质选择上，支架的主体结构推荐使用TPU材料打印制作，TPU本身具备一定的弹性模量，卡入安装孔的时候能够通过微量变形补偿安装公差，同时材料表面的摩擦系数较高，与水杯、手机接触的时候能够提供足够的摩擦力，减少物品滑动的概率，TPU材料的耐候性也能够适配车内夏季高温、冬季低温的使用环境，不会出现普通硬塑料长期使用后脆裂的问题。从安装边界尺寸来看，支架整体外轮廓完全贴合原车孔位的内部尺寸，突出内饰面板的高度控制在45mm以内，不会遮挡音响的操作按键，也不会影响驾驶位的腿部空间，水杯放置位的中心距离内饰面板的距离足够容纳直径75mm以内的常规水杯，不会出现水杯与面板干涉无法放入的问题；手机放置位的下边缘做了10mm的承托边，能够托住手机的底部，即使车辆经过颠簸路面产生较大振动，手机也不会从支架上滑落。

　　实际使用过程中，这款支架不需要额外的固定螺丝或者粘胶，完全依靠自身结构与安装孔的过盈配合实现固定，安装后整体的承重能力能够满足500ml水杯加常规手机的总重量需求，越野路段的连续振动下也不会出现支架脱落的问题。结构上没有多余的冗余设计，所有的加强筋都设置在支架的背面，从正面看整体结构简洁，与原车内饰的风格保持统一，不会显得突兀。支架的壁厚控制在2.5mm，在保证足够结构强度的前提下，尽可能减少材料的使用，同时降低3D打印的制作难度，不需要额外添加支撑结构就能够完成打印制作，打印完成后只需要简单去除毛边就可以直接装车使用。针对日常使用的场景，支架的边角都做了R2的圆角处理，取放水杯和手机的时候不会划伤手部，也不会刮花水杯或者手机的外壳。
