吉米车型配套安全带卡扣阻断结构

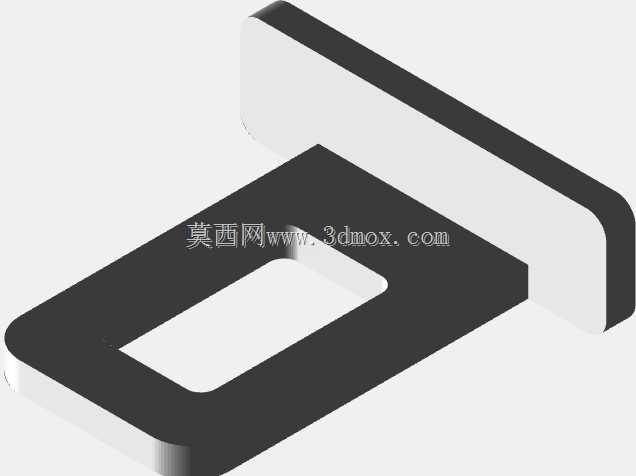

　　在乘用车辆被动安全系统的配套部件设计中，安全带卡扣的锁止阻断结构是容易被忽略却直接影响安全机制触发的核心小件，这类部件的三维建模精度直接关系到后续样件开模、实车装配的匹配度，以及安全带未系提醒、锁止状态反馈等功能的正常实现。本次建模的阻断结构适配特定小型越野车型的安全带安装位，设计过程中首先考虑的是实车装配的边界约束，该部件安装在座椅侧方的安全带锁座集成区域，整体采用Z型折弯的板状主体结构，主体厚度控制在3mm，适配常规冲压钣金件的加工公差要求，横向安装跨度为42mm，纵向延伸高度为28mm，中间预留的矩形让位槽尺寸为22mm*10mm，刚好为安全带锁舌的插入行程预留足够的活动空间，不会出现锁舌卡滞、插入不到位的问题。

　　从功能实现逻辑来看，该阻断结构的核心作用是在安全带锁舌未完全插入锁座时，阻断锁止机构的误触发路径，同时配合座椅下方的位置传感器，当锁舌未达到额定插入深度时，阻断结构会保持在阻挡位置，触发车辆仪表台的安全带未系警告，当车辆发生碰撞、安全带承受瞬间拉力时，该结构还能配合锁座内部的棘轮机构，避免锁止机构因为冲击力过大出现脱锁、滑齿的问题。设计过程中没有采用多余的曲面造型，所有折弯处都做了R1.2的圆角过渡，一方面是避免钣金冲压过程中出现应力集中导致的开裂问题，另一方面也能消除安装过程中尖锐边角划伤座椅面料、装配人员手部的隐患。结构的两个安装端面都预留了对应的定位凸点，和锁座壳体上的定位凹槽一一对应，装配时不需要额外做对位调整，

　　直接卡入后通过两个M3的自攻螺丝就能完成固定，安装公差控制在±0.1mm以内，不会因为车辆长期行驶的振动出现松脱移位。不同于通用型的安全带配件，该阻断结构专门针对对应车型的安全带锁座内部空间做了适配，没有多余的外凸结构，安装完成后完全隐藏在锁座的塑料外壳内部，不会影响锁座的整体外观，也不会和座椅侧方的护板、调节拉手产生运动干涉。建模过程中对所有配合面都做了公差匹配验证，阻断结构的活动行程和锁舌的插入行程做了运动仿真模拟，确保在-40℃到85℃的常规车载工作温度区间内，不会因为材料热胀冷缩出现卡滞、失效的问题，结构表面没有设计多余的加强筋，依靠Z型折弯的自身结构强度就能满足15kN的拉力载荷要求，符合机动车乘员约束系统的相关强度标准。

　　在实际装车场景中，这类小部件的失效往往会导致安全带警告误报、锁止机构失灵等问题，因此建模时对每个接触面的平面度都做了约束，安装面的平面度公差控制在0.05mm以内，确保和锁座壳体贴合紧密，不会出现装配间隙导致的结构晃动。
