三款不同比例F-18战机缩比实体模型

　　本次呈现的三款不同比例F-18缩比模型，核心面向航空教具研发、军事场景沙盘搭建、航展静态展示以及3D打印创客验证等实际工程场景，区别于整机全尺寸研发的复杂系统，这类缩比模型的设计核心是在保证气动外形还原度的前提下，兼顾打印成型的成品率与摆放展示的适配性。从设计思路来看，建模阶段优先提取F-18真机的核心气动轮廓特征，包括双垂尾的后掠角度、机翼边条的融合曲面、机身棱线的过渡关系、进气道的唇口造型，没有过度纠结真机表面的细碎铆钉、检修口盖等非核心细节，避免小比例打印时出现细节糊连、层纹突兀的问题；每款模型都自带一体化成型的菱形底座，底座与机身起落架位置做了融合式连接，不需要额外粘接支撑脚，既保证摆放时的重心稳定，

　　也避免小尺寸零件粘接错位导致的外观瑕疵。三款模型分别对应不同的使用场景：最小比例款适合批量制作后作为航展活动的纪念周边，或者嵌入大型联合军演沙盘作为战术标识单元，其底座尺寸控制在20mm见方以内，机身长度不超过35mm，即使密集排布在沙盘上也不会出现比例失调的问题，同时底座边缘做了0.2mm的倒角处理，批量打印后不需要额外打磨就能直接使用；中等比例款适合作为航空科普教具，配合中小学航空航天课程讲解固定翼战机的气动布局，机身长度控制在60mm左右，机翼、垂尾的厚度做了适应性加厚，避免日常拿取时出现零件断裂，机翼后缘的厚度不小于1.2mm，完全适配FDM工艺3D打印机的最小成型壁厚要求，不需要额外添加打印支撑就能直接成型；

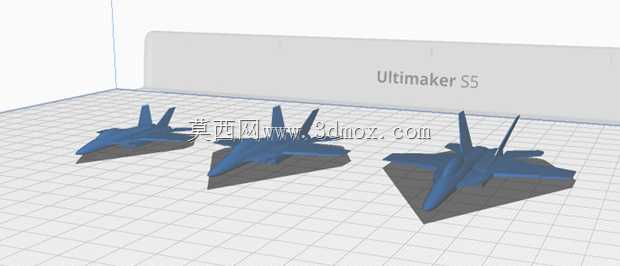

　　最大比例款适合作为桌面静态展示摆件，机身长度控制在90mm左右，座舱位置预留了0.3mm的凹陷深度，可以后续手动补涂透明漆模拟座舱盖效果，尾喷口位置做了环形凹陷细节，还原真机的喷口造型特征，同时保证打印时不会出现悬空下垂的问题。从安装边界来看，三款模型的底座都做了统一的定位基准，底座底部预留了1mm深度的圆形定位凹坑，如果需要固定在沙盘或者展示板上，可以直接对应3mm直径的定位柱安装，不需要额外打孔定位；模型整体的重心都控制在底座投影范围的中心位置，即使摆放面有3度以内的倾斜也不会出现倾倒问题，日常展示时不需要额外粘接固定。在实际打印验证阶段，针对Ultimaker S5这类常用的桌面级FDM设备做了成型适配，

　　所有悬空面的倾斜角度都大于45度，除了机身腹部极小的区域外，其余位置都可以实现无支撑打印，减少后期支撑拆除的打磨工作量；模型的壁厚统一设置为1.5mm，既保证打印成品的结构强度，也不会因为壁厚过大导致打印时间过长、耗材浪费的问题；不同比例的模型之间做了严格的尺寸等比缩放，没有出现缩放后局部特征变形、比例失调的问题，三款模型摆放在一起时可以直观体现出比例差异，适合做比例认知的教学演示。这类缩比模型的实际用途并不局限于静态展示，在航空类专业的教学场景中，可以配合风洞实验做基础的气动布局演示，因为外形严格遵循真机的气动比例，在低速风洞下可以直观展现边条翼的涡流产生效果，帮助学员理解战机气动设计的核心逻辑；在创客教育场景中，这类模型可以作为3D打印切片教学的实操案例，让学员练习不同缩放比例下的切片参数设置、支撑添加逻辑、壁厚调整方法，理解三维模型从数字文件到实体成品的转化过程；在军事场景复原项目中，统一比例的战机模型可以配合航母甲板模型、机场地勤模型搭建完整的场景，还原真实的装备部署状态。建模过程中特意规避了容易导致打印失败的薄壁、锐角、悬空过大等结构问题，所有锐边都做了0.1mm的圆角过渡，既不影响外观的锐利度，也能避免打印时出现翘边、层间剥离的问题；底座与机身的连接位置做了0.5mm的圆角过渡，避免连接处应力集中导致的机身断裂问题，即使日常拿取时不小心磕碰，也不会出现机身从底座脱落的情况。
