三种规格Mavic3E无人机操控手柄结构设计

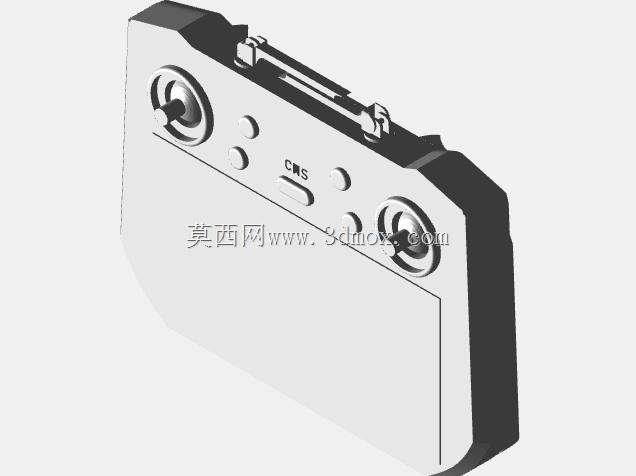

　　在低空航测、电力巡检、应急测绘这类外业作业场景里，无人机地面操控终端的握持适配性、操作边界合理性，直接影响外业作业的操控精度与长时间作业的疲劳度，本次完成的三种尺寸Mavic 3E无人机控制器结构，核心围绕不同作业人群的手型差异、不同作业场景的操控习惯做差异化尺寸适配，覆盖从单手握持快速操作到双手稳定握持精细作业的多元需求。做结构设计初期，先梳理了外业作业中操控终端的实际使用痛点：常规统一尺寸的控制器，对于手掌偏小的作业人员，握持时拇指无法自然覆盖摇杆全行程，打杆操作时需要挪动手掌位置，容易在航测航线飞行时出现操控偏移；对于手掌偏大的作业人员，控制器握持面过窄，长时间持握会出现硌手的情况，尤其是冬季佩戴薄款劳保手套作业时，操作按键的触达边界不足，容易出现误触或者按压力度不足的问题。基于这些实际场景的痛点，三个尺寸的控制器在核心操控区的布局上保持统一逻辑，摇杆的相对位置、功能按键的排布逻辑完全一致，保证作业人员切换不同尺寸控制器时不需要重新适应操作逻辑，避免肌肉记忆偏差带来的操作失误。尺寸差异主要集中在握持区的宽度、握把的弧度深度、按键区与握持区的相对距离三个维度：最小尺寸版本针对手型偏小的作业人员以及高频次快速转场的作业场景，整体握持宽度收窄12%，握把弧度更贴合掌心内侧曲线，单手握持时手指可以自然环绕握把，不需要刻意张合手掌，适合短时间起降、快速调整机位的作业场景，比如应急测绘中快速起飞获取现场画面的操作，单手握持即可完成全部基础操作，另一只手可以同时记录现场数据或者配合其他作业设备。

　　中等尺寸版本适配大多数成年男性的手型尺寸，握把深度做了加深处理，握持时掌心与握把表面的贴合面积更大，长时间双手握持作业时，手掌的受力分布更均匀，不会出现局部压力集中的情况，适合常态化的航测航线飞行作业，比如大面积地形测绘、电力线路巡检这类需要持续操控数十分钟的作业场景，双手握持时手肘可以自然依托在身体或者作业平台上，降低长时间抬臂操作的疲劳感。最大尺寸版本针对佩戴防护手套的作业场景以及需要加装外接配件的使用需求，握持区宽度进一步放宽，按键之间的间距做了适度放大，佩戴薄款防寒手套或者劳保手套时，按键操作不会出现连带误触，同时握把侧面预留了扩展安装的边界位置，可以加装外置天线、续航背夹这类外接配件，适配高海拔、低温环境下的长距离作业需求，比如山区电力巡检、高海拔地形测绘这类信号遮挡多、环境温度低的作业场景，外接配件不会超出握持的安全边界，不会影响正常的打杆操作。

　　在结构细节的设计上，三个版本的控制器都做了操控区的防误触边界处理，摇杆周围预留了足够的下沉空间，即使握持时手掌有轻微偏移，也不会碰到摇杆导致飞行姿态偏移；功能按键的凸起高度根据尺寸差异做了匹配调整，小尺寸版本按键凸起高度适度降低，避免单手握持时误触，大尺寸版本按键凸起高度适度增加，保证戴手套时的按压反馈清晰。所有尺寸的控制器都做了边角的圆弧过渡处理，握持时的接触边缘没有尖锐棱角，长时间持握不会硌伤手掌；安装接口的位置完全统一，不管哪个尺寸的控制器，与手机、平板等显示终端的连接支架安装孔位、数据接口位置都保持一致，配套的支架、挂带等配件可以通用互换，不需要针对不同尺寸单独配置配件，降低外业作业的配件携带负担。从安装边界来看，三个版本的控制器核心操控元件的安装位置都保持在同一基准面上，内部电路板的安装固定孔位采用通用化设计，只需要更换外壳结构件即可实现不同尺寸的切换，生产装配时的工装夹具可以通用，降低生产环节的适配成本。握把内部的电池仓尺寸做了统一规划，不同尺寸的控制器都可以适配同规格的内置电池，电池的插拔路径、充电接口位置完全一致，日常作业时电池可以通用互换，不会因为控制器尺寸不同出现电池无法兼容的问题。

　　在实际作业的适配性上，三种尺寸的控制器可以覆盖绝大多数外业作业人员的使用需求，作业团队可以根据不同操作人员的手型特点、不同的作业环境选择对应尺寸的操控终端，不需要因为操控设备的适配问题影响作业效率；对于个人作业用户来说，也可以根据自己的握持习惯选择合适的尺寸，提升长时间作业的操控舒适度。结构设计过程中，所有曲面的弧度都经过实际握持验证，握把的曲面从指根位置到掌心位置的过渡曲率连续，握持时手掌的受力点均匀分布在握把表面，不会出现局部应力集中导致的握持疲劳；按键的按压力度统一设置为适中的反馈力度，既不会因为力度过轻导致误触，也不会因为力度过大增加长时间操作的手指负担。摇杆的操作行程在三个尺寸版本上保持完全一致，操控的线性度不会因为外壳尺寸变化出现偏差，保证不同尺寸的控制器都能实现精准的飞行动作控制，满足航测作业中对飞行姿态、航线精度的控制要求。
